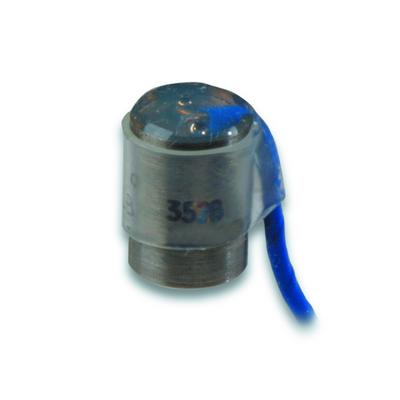

Model: 352B01
Miniature, lightweight (0.7 gm), ceramic shear ICP® accel., 1 mV/g, 2 to 10k Hz, 10-ft integral cable
Price: 見積品

ケーブル一体型
■ Specifications
Performance
Sensitivity (±20 %) 0.10 mV/(m/s²)
Measurement Range ±49050 m/s² pk
Frequency Range (±5 %) 2 to 10000 Hz
Frequency Range (±10 %) 1 to 20000 Hz
Resonant Frequency ≥65 kHz
Broadband Resolution (1) 0.2 m/s² rms [2]
Non-Linearity ≤1 % [1]
Transverse Sensitivity ≤5 %
Environmental
Overload Limit (Shock) ±98100 m/s² pk
Temperature Range (Operating) -54 to +121 °C [3]
Temperature Response See Graph %/°F [2] [3]
Electrical
Excitation Voltage 18 to 30 VDC
Constant Current Excitation 2 to 20 mA
Output Impedance ≤200 Ohm
Output Bias Voltage 7 to 12 VDC
Discharge Time Constant 0.3 to 1.0 sec
Physical
Size - Height 8.1 mm
Weight (without cable) 0.7 gm [2]
Sensing Element Ceramic
Sensing Geometry Shear
Housing Material Titanium
Sealing Welded Hermetic
Size - Diameter 6.1 mm
Electrical Connector Solder pins with attached cable
Electrical Connection Position Top
Cable Length 3 m
Cable Type 030 Coaxial
Mounting Adhesive
All specifications are at room temperature unless otherwise specified.
Product Notes
[1] Zero-based, least-squares, straight line method.
[2] Typical.
[3] 250° F to 325° F data valid with HT option only.
[4] See PCB Declaration of Conformance PS023 for details.
Accessories:
標準付属アクセサリ
080A109 ペトロワックス(試供品 1個入)
ACS-1 校正データ
推奨アクセサリ
070A02 10-32J/BNCP コネクタ
480C02 ICP電池式シグナルコンディショナ
480E09 ICP電池式シグナルコンディショナ(ゲイン付)
482A21 1CHシグナルコンディショナ
482C05 4CHシグナルコンディショナ
選択アクセサリ
080A24 ペトロワックス(4個入)
ACS-QC 校正機器リスト
Optional Versions:
( HT ) High temperature, extends normal operation temperatures
