プログラマブル交流電源 61500シリーズ
61600シリーズに加えて、IEC61000試験に対応
出力インピーダンス可変(0Ω+200μH~1Ω+1mH)
高調波/インターハーモニクス試験(2.4kHz帯域)
高調波測定(2次~40次)
トランジェント電源異常シミュレーション
パルス/ステップ/リストモード(100シーケンス)
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Mail:keisoku[at]toyo.co.jp
特長
IEC61000レギュレーション試験対応
61500シリーズは、61600シリーズの優れた電源機能に加え、出力インピーダンス可変、トランジェント障害波形、高調波/インターハーモニクス出力、高調波測定機能を備えた交流電源です。
これにより、電圧変動/フリッカ(IEC61000-3-3)、高調波/インターハーモニクス(IEC61000-4-13)、電圧ディップ/瞬停/電圧 変動(IEC61000-4-11)等のIEC61000レギュレーション試験に準拠した電源装置として用いることができます。
電圧ディップ、電源変動シミュレーション
CEマークを取得するには、IEC61000-4-11の電圧ディップ、瞬停、電圧変動の試験を行うことが必要です。
61500シリーズは、これらの試験のための波形を出力することができ、また、外部計測機器と位相タイミングを取るための同期信号を出力することが可能な ので、IEC61000-4-11に準拠した試験を行うシステム電源として用いることができます。
出力インピーダンス可変
61500シリーズは、出力インピーダンスを可変することができます。これはIEC61000-3-3の電圧変動/フリッカ試験や、国内ガイドラインに沿ったインピーダンス基準を実現するには効果的な機能です。

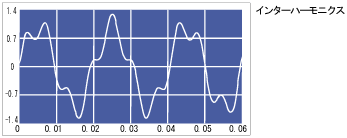

高調波/インターハーモニクスシミュレーション
従来の高調波を出力できる交流電源は、整数倍の高調波成分を合成し周期的な高調波歪波形のみを出力するものでした。IEC61000-4-13 では高調波だけではなく、インターハーモニクスによるシミュレーションを要求しています。61500シリーズは先進のDSPテクノロジーにより、高調波とインターハーモニクスを出力することができ、周期的でない歪波による試験を行うことができます。
仕様
型名 | 61501型 | 61502型 | 61503型 | 61504型 | 61505型 | |||||
---|---|---|---|---|---|---|---|---|---|---|
相 | 1φ | |||||||||
出力 | ||||||||||
電力/相 | 500VA | 1000VA | 1,500VA | 2,000VA | 4,000VA | |||||
電圧/相 | 150V | 300V | 150V | 300V | 150V | 300V | 150V | 300V | 150V | 300V |
電流 rms ピーク |
4A 24A |
2A 12A |
8A 48A |
4A 24A |
12A 72A |
6A 36A |
16A 96A |
8A 48A |
32A 192A |
16A 96A |
周波数 | dc、15Hz~1kHz(オプションで1.3kHzまで拡張可能) | |||||||||
DC出力 | ||||||||||
電力 | 250W | 500W | 750W | 1,000W | 2,000W | |||||
電圧 | 212V | 424V | 212V | 424V | 212V | 424V | 212V | 424V | 212V | 424V |
電流 | 2A | 1A | 4A | 2A | 6A | 3A | 8A | 4A | 16A | 8A |
入力 | ||||||||||
電圧 | 90V~250V、1φ | 190V~250V、3φ | ||||||||
周波数 | 47Hz~63Hz | |||||||||
筐体 | ||||||||||
寸法(コネクタ含まず) | 482x132.6x570mm | 482x265.9x570mm | ||||||||
重量 | 約20kg | 約21kg | 約40kg |
