AMETEK Programmable Power（アメテック / USA）
プログラマブル交流電源装置 MXシリーズ
2023年9月 販売終了予定
瞬停・高調波印加も可能な多機能電源 EMC・航空各種規格試験に対応

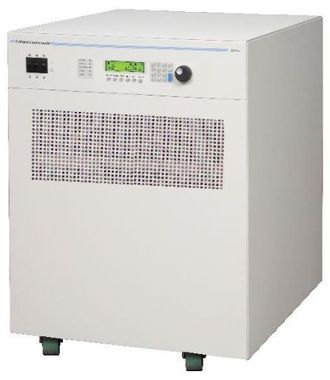

MXシリーズはAC/DC/AC+DC出力が可能なプログラマブル電源です。任意波形作成機能を搭載しており、高調波ノイズの重畳、瞬停、欠相、周波数スイープ、振幅変調、位相変換などの試験が可能です。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Mail：keisoku[at]toyo.co.jp
特長
- 15kVA ～ 540kVAのシステム構成が可能。
- AC出力（単相/3相）だけでなく、DCやAC+DC出力など多彩な出力設定が可能。
- 最新のDSPを用いたコントローラーを搭載し、任意の波形での試験が可能。
- 50次までの高調波出力並びに測定機能。
- 16Hz～1,000Hzの周波数出力が可能。
- 周波数、各種電流/電圧/電力、位相、クレストファクタなどの各種測定が可能。
- 直感的な操作を採用したコントロールソフトウェアを標準装備(Piモデル)。
- オプションで出力と同定格のシンク機能を搭載可能。
- EN / IEC規格のハーモニックテスト、フリッカーテストをはじめ、イミュニティテストやエミッションテストなどの各種規格テストに対応します

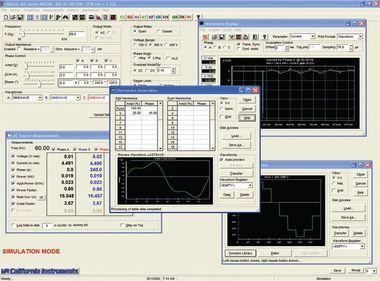

アプリケーションソフトウェアにより、複雑な条件のテストも簡単に行えます
- 全てのパラメータに対する定出力試験
- 実行、記憶、リロード、プリントなどテストシーケンス作成
- 50次までの高調波出力、高調波測定
- 任意信号作成 ・各種測定値ロギング
- 出力電圧並びに電流の波形補足と表示など

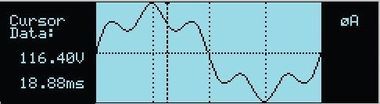

任意波形作成機能で簡単に瞬断テストが可能
各種波形ライブラリに加え任意に波形を編集できるので、瞬断テストも容易にできます。
NE/IEC 61000-3-12/-3-2 ハーモニックテスト
NE/IEC 61000-3-11/-3-3 フリッカーテスト
テストレポート出力
各種CTS(コンプライアンステスト)ソフトウェアにより、簡単にEN / ICE規格テストが行えます
- EN / IEC 61000-3-2,61000-3-3,61000-3-11,61000-3-12,61000-4-11,61000-4-13, 61000-4-14,61000-4-17,61000-4-27,61000-4-27,61000-4-28,61000-4-29,61000-4-34 に対応
- シンプルなユーザーインタフェースを採用しており、スクリーン上のボタンを押すだけでテストが行えます。
- テストレポートはMS Wordフォーマットで出力され、プリントアウトできます。
仕様

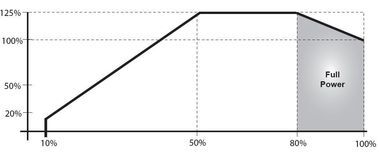

AC出力
| 型番 | 相数 | 容量 | 電圧 | 電流（単相） | 電流（単3/3相） | ピーク電流 | 周波数 | ノイズ |
|---|---|---|---|---|---|---|---|---|
| MX15-1Pi | 単相 | 15kVA | 0-150V 0-300V |
0-100A 0-50A |
ー | 300A 150A |
16-819Hz | 2Vrms 3Vrms |
| MX20-2Pi | 単相／単相3線 | 20kVA | 0-150V 0-300V |
0-133A 0-66.7A |
0-44.4A 0-22.2A |
300A 150A |
16-819Hz | 2Vrms 3Vrms |
| MX30-3Pi | 単相／3相 | 30kVA | 0-150V 0-300V |
0-200A 0-100A |
0-66.7A 0-33.3A |
300A 150A |
16-819Hz | 2Vrms 3Vrms |
| MX45-3Pi | 単相／3相 | 45kVA | 0-150V 0-300V |
0-300A 0-150A |
0-100A 0-50A |
300A 150A |
16-819Hz | 2Vrms 3Vrms |
| MX60-3Pi | 3相 | 60kVA | 0-150V 0-300V |
ー | 0-133A 0-66.7A |
600A 300A |
16-819Hz | 2Vrms 3Vrms |
| MX90-3Pi | 3相 | 90kVA | 0-150V 0-300V |
ー | 0-200A 0-150A |
600A 300A |
16-819Hz | 2Vrms 3Vrms |
| MX135-3Pi | 3相 | 135kVA | 0-150V 0-300V |
ー | 0-300A 0-150A |
900A 450A |
16-819Hz | 2Vrms 3Vrms |
DC出力/AC+DC出力
| 型番 | 相数 | 容量 | 電圧 | 電流（単相） | 電流（単3/3相） | ピーク電流 | 周波数 | ノイズ |
|---|---|---|---|---|---|---|---|---|
| MX15-1Pi | 単相 | 10kVA | 0-200V 0-400V |
0-50A 0-25A |
ー | 300A 150A |
16-819Hz | 2Vrms 3Vrms |
| MX20-2Pi | 単相／単相3線 | 16kVA | 0-200V 0-400V |
0-75A 0-37.5 |
0-22.2A 0-13.3A |
300A 150A |
16-819Hz | 2Vrms 3Vrms |
| MX30-3Pi | 単相／3相 | 20kVA | 0-200V 0-400V |
0-100A 0-50A |
0-33.3A 0-16.7A |
300A 150A |
>16-819Hz | 2Vrms 3Vrms |
| MX45-3Pi | 単相／3相 | 30kVA | 0-200V 0-400V |
0-150A 0-75A |
0-50A 0-25A |
300A 150A |
16-819Hz | 2Vrms 3Vrms |
| MX60-3Pi | 3相 | 40kVA | 0-200V 0-400V |
ー | 0-66.7A 0-33.3A |
600A 300A |
16-819Hz | 2Vrms 3Vrms |
| MX90-3Pi | 3相 | 60kVA | 0-200V 0-400V |
ー | -100A 0-50A |
600A 300A |
16-819Hz | 2Vrms 3Vrms |
| MX135-3Pi | 3相 | 90kVA | 0-200V 0-400V |
ー | 0-150A 0-75A |
900A 450A |
16-819Hz | 2Vrms 3Vrms |
AC入力
| 型番 | 相数 | 容量 | 電圧 | 電流 (187VLL) |
電流 (207VLL) |
ピーク電流 | 周波数 | 効率 | 力率 | 絶縁電圧 （入力-出力） |
絶縁電圧 （入力-シャーシ） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MX15-1Pi | 3相 | 8.5kVA | 208VLL±10% 230VLL±10% |
58A | 52A | 77Apk | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| MX20-2Pi | 3相 | 24.7kVA | 208VLL±10% 230VLL±10% |
78A | 70A | 230Apk | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| MX30-3Pi | 3相 | 37kVA | 208VLL±10% 230VLL±10% |
116A | 105A | 230Apk | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| MX45-3Pi | 3相 | 53kVA | 208VLL±10% 230VLL±10% |
175A | 157A | 230Apk | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| MX60-3Pi | 3相 | 74kVA | 208VLL±10% 230VLL±10% |
116A x2 | 105A x2 | 230Apk x2 | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| MX90-3Pi | 3相 | 106kVA | 208VLL±10% 230VLL±10% |
175A x2 | 157A x2 | 230Apk x2 | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| MX135-3Pi | 3相 | 159kVA | 208VLL±10% 230VLL±10% |
175A x3 | 157A x3 | 230Apk x3 | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
共通仕様
| 設定分解能 | |||||
|---|---|---|---|---|---|
| ACモード | DCモード | AC+DCモード | 周波数 （16-81.9Hz） |
周波数 （82-819Hz） |
位相 （A相に対するB/C相） |
| 0.1V | 0.1V | AC 0.1V DC 0.01V |
0.01Hz | 0.1Hz | 0.1° |
| 確度 | |||||
| ACモード | DCモード | 周波数 | 位相 （16-100Hz） |
位相 （100-500Hz） |
位相 （＞500Hz） |
| ±0.3V | ±1V | ±0.01% | 1.5° | 2° | 4° |
| THD | 変動率 | DCオフセット | |||
| 16-66Hz | 66-500Hz | ＞500Hz | 負荷変動率 | ライン変動率 | |
| 0.50% | 1.00% | 1.50% | DC-100Hz : 0.25%FS >100Hz : 0.5%FS |
0.10% | <20mV |
ハードウェア構成
寸法・重量
| 型番 | 幅 | 奥行き | 高さ | 重量 |
|---|---|---|---|---|
| MX15 | 610mm | 711mm | 806mm | 272kg |
| MX30 | 731mm | 876mm | 1270mm | 522kg |
| MX45 | 731mm | 876mm | 1270mm | 522kg |
| MX60 | MX30 x2 | |||
| MX90 | MX45 x2 | |||
| MX135 | MX45 x3 | |||
オプション
MXシリーズ オプション
| 品番 | 内容 |
|---|---|
| -160 | DO160/EUROCAEテストファームウェア / DO160 A-Fソフトウェア |
| -411 | IEC61000-4-11 テストファームウェア |
| -413 | IEC61000-4-13 混変調ジェネレータ |
| -704 | MIL-STD 704 Rev.A-Fソフトウェア & D&E ファームウェア |
| -A350 | Airbus A350試験ソフトウェア |
| -ABD | Airbus ABD0100.1.8 テストソフトウェアスイート |
| -ARIB | Airbus ABD0100.1.8, AMD24, A350テストソフトウェアスイート |
| -AMD | Airbus AMD24 テストソフトウェアスイート |
| -B787 | ボーイング787テスト Rev.C |
| -CTSH | IEC61000-3-11, 3-12対応 PACS-3-75&OMNI-3-75 CTSMXH |
| -CTSL | IEC61000-3-2 & 3-3対応システム |
| -CTSHL | IEC61000-3-2,3-3,3-11,3-12対応システム |
| -ES | 非常停止ボタン追加 |
| -HF | 周波数拡張（～905Hz） |
| -HV15 | 出力電圧拡張（0-400V、MX15用） |
| -HV | 出力電圧拡張（0-400V） |
| -LAN | LANインターフェース追加 |
| -LF | 周波数制限（～500Hz） |
| -FC | 周波数制御確度抑制（0.01%→0.15%） |
| -LKM | 複数台シャーシ同期 マスター用 |
| -LKS | 複数台シャーシ同期 スレーブ用 |
| -SNK-15 | ACシンク追加（MX15用） |
| -SNK | ACシンク追加 |
| -SNK-DC-15 | DCシンク追加（MX15用） |
| -SNK-DC | DCシンク追加 |
| -EXTD | HIL用入力追加 |
ラインアップ
MXシリーズ ラインナップ
| 型番 | 内容 | 備考 |
|---|---|---|
| MX15-1Pi | 15kVAプログラマブル交流電源、単相モデル | |
| MX20-2Pi | 20kVAプログラマブル交流電源、単相＆単相3線モデル | |
| MX30-3Pi | 30kVAプログラマブル交流電源、単相＆3相モデル | |
| MX45-3Pi | 45kVAプログラマブル交流電源、単相＆3相モデル | |
| MX60-3Pi | 60kVAプログラマブル交流電源、3相モデル | MX30-3Pix2台 |
| MX90-3Pi | 90kVAプログラマブル交流電源、3相モデル | MX45-3Pix2台 |
| MX135-3Pi | 135kVAプログラマブル交流電源、3相モデル | MX45-3Pix3台 |
アクセサリ
MXシリーズ アクセサリ
| 品番 | 内容 |
|---|---|
| 7003-424-1 | MX出力用ノイズフィルタ |
ダウンロード
MXシリーズ 和文カタログ
MXシリーズ 英文データシート
英文マニュアル、制御ソフトなど（メーカーサイト）
https://www.powerandtest.com/power/ac-power-sources/mx-series
