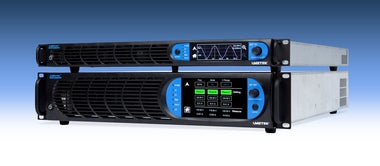

製品外観（1U & 2Uサイズ）

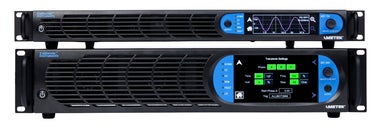

正面画像（1U & 2Uサイズ）

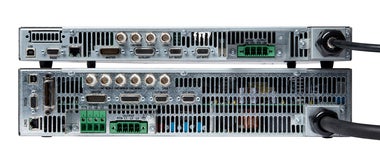

背面画像
ATEモデル (1U)
正面画像 (4Uサイズ）
製品外観（14Uサイズ）

多機能・プログラマブル交流/直流電源　Asterion ACシリーズ

業界随一の超高出力密度AC/DC電源
EMC･航空各種規格試験に対応

Asterion ACシリーズはAC/DC/AC+DC出力が可能なプログラマブル電源です。任意波形作成機能を搭載しており、高調波ノイズの重畳、瞬停、欠相、周波数スイープ、振幅変調、位相変換などの試験が可能です。

株式会社東陽テクニカ　eモビリティ計測部
03-3245-1108
電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp

特長

1Uサイズの超薄型筐体で、単相500VA、750VA、1.5kVA 出力に対応。単相AC入力で動作が可能。
2Uサイズで、単相/三相　1.5kVA、2.25kVA、3kVA出力に対応
4Uサイズで、単相/三相　4.5kVA、6kVA 出力に対応
14Uサイズで、単相/三相　12kVA、18kVA 出力に対応
AC, DC, AC+DC出力に対応
ワイドレンジ出力対応（ iX2™ current doubling technology）
電圧ディップ、周波数スイープ、瞬停、位相急変など各種電源環境を模擬可能
最新のDSPを用いたコントローラを搭載し、任意の波形生成が可能
50次までの高調波出力ならびに測定が可能
DC, 16Hz～1.2kHz（5kHz Option）の周波数出力が可能
IEC61000-4-11/4-13, DO160, MIL試験対応
外部制御対応。LAN, USB, RS232c, アナログコントロール標準。GPIB オプション。
制御ソフトウェアが標準添付
並列運転可能が可能。
（1Uサイズ：6台まで最大9kVA　　　2Uサイズ：6台まで最大18kVA、
　4Uサイズ：6台まで最大36kVA　　14Uサイズ：2台まで最大36kVAに対応）

Asterionシリーズ制御ソフトウェア

Asterion ACシリーズ　電圧/電流出力領域

電圧電流領域A — iX2TM Constant-Power: Output Current Versus Voltage,
AST 751, AST 1501, AST 2253, AST 3003, AST 4503, AST 6003, AST12K3, AST18K3 (1-ph)

電圧/電流出力領域の周波数特性　

電圧電流領域B — iX2TM Constant-Power: Output Current Versus Voltage,
AST 501, AST 1503, AST 3003 (3-ph)

電圧/電流出力領域の周波数特性

AST1501（1500VA）モデルの電圧/電流出力領域

AST751（750VA）モデルの電圧/電流出力領域

AST501（501VA）モデルの電圧/電流出力領域

仕様

AC出力, DC出力, AC+DC出力

型番	出力容量	AC出力			DC出力
		電圧レンジ	定格	最大電流	電圧レンジ	定格電流	最大電流
		[Vrms]	[Arms]	[Arms]	[V]	[A]	[A]
AST501	500VA	Lo レンジ 0-200Vrms, / Hiレンジ 0-400Vrms	(1Φ mode) 2.5A/1.25A	(1Φ mode) 5A to 100V in 200V Range 2.5A to 200V in 400V Range	Lo レンジ 0-250V / Hiレンジ 0-500V	(1Φ mode) 2.0A/1.0A	(1Φ mode) 4A to 125V in 250V Range 2.0A to 250V in 500V Range
AST751	750VA		(1Φ mode) 3.75A/1.875A	(1Φ mode) 7.5A to 100V in 200V Range 3.75A to 200V in 400V Range		(1Φ mode) 3.0A/1.5A	(1Φ mode) 6A to 125V in 250V Range 3.0A to 250V in 500V Range
AST1501	1500VA		(1Φ mode) 7.5A/3.75A	(1Φ mode) 15A to 100V in 200V Range 7.5A to 200V in 400V Range		(1Φ mode) 6.0A/3.0A	(1Φ mode) 12A to 125V in 250V Range 6A to 250V in 500V Range
AST1503	1500VA		(1Φ mode) 7.5A/3.75A (3Φ mode) 2.5A/1.25A	(1Φ mode) 15A to 100V in 200V Range 7.5A to 200V in 400V Range (3Φ mode) 5.0A to 100V in 200V Range; 2.5A to 200V in 400V Range		(1Φ mode) 6.0A/3.0A (3Φ mode) 2.0A/1.0A	(1Φ mode) 12A to 125V in 250V Range 6A to250V in 500V Range (3Φ mode) 4.0A to 125V in 250V Range 2A to 250V in 500V Range
AST2253	2250VA		(1Φ mode) 11.25A/5.625A (3Φ mode) 3.75A/1.88A	(1Φ mode) 22.5A at 100V in 200V Range 11.25A at 200V in 400V Range (3Φ mode) 7.5A at 100V in 200V Range 3.75A at 200V in 400V Range		(1Φ mode) 9.0A/4.5A (3Φ mode) 3.0A/1.5A	(1Φ mode) 18A to 125V in 250V Range 9.0A to 250V in 500V Range (3Φ mode) 6.0A to 125V in 250V Range 3A to 250V in 500V Range
AST3003	3000VA		(1Φ mode) 15A/7.5A, (3Φ mode) 5.0A/2.5A	(1Φ mode) 30A at 100V in 200V Range 15A at 200V in 400V Range (3Φ mode) 10A at 100V in 200V Range 5A at 200V in 400V Range		(1Φ mode) 12.0A/6.0A (3Φmode) 4.0A/2.0A	(1Φ mode) 24A to 125V in 250V Range 12A to 250V in 500V Range (3Φ mode) 8.0A to 125Vin 250V Range 4A to 250V in 500V Range
AST4503	4500kVA		(1Φ mode) 22.5A/11.25A (3Φ mode) 7.5A/3.75A	(1Φ mode) 45A to 100V in 200V Range 22.5A to 200V in 400V Range, (3Φ mode) 15A to 100Vin 200V Range 7.5A to 200V in 400V Range		(1Φ mode) 18A/9A (3Φ mode) 6A/3A	(1Φ mode) 36A to 125V in 250V Range 18A to 250V in 500V Range (3Φ mode) 12A to 125V in250V Range 6A to 250V in 500V Range
AST6003	6000VA		(1Φ mode) 30A/15A (3Φ mode) 10A/5A	(1Φ mode) 60A to 100V in 200V Range 30A to 200V in 400V Range (3Φ mode) 20A to 100V in 200V Range 10A to 200V in 400V Range		(1Φ mode) 24A/12A (3Φ mode) 8A/4A	(1Φ mode) 48A to 125V in 250V Range 24A to 250V in 500V Range (3Φ mode) 16A to 125V in250V Range 8A to 250V in 500V Range
AST12K3	12000VA		(1Φ mode) 60A/30A (3Φ mode) 20A/10A	(1Φ mode) 1 20A to 100V in 200V Range 60A to 200V in 400V Range (3Φ mode) 40A to 100V in200V Range 20A to 200V in 400V Range		(1Φ mode) 48A/24A (3Φ mode) 16A/8A	(1Φ mode) 96A to 125V in 250V Range 48A to 250V in 500V Range (3Φ mode) 32A to 125V in 250V Range 16A to 250V in 500V Range
AST18K3	18000VA		(1Φ mode) 90A/45A (3Φ mode) 30A/15A	(1Φ mode) 180A to 100V in 200V Range 90A to 200V in 400V Range (3Φ mode) 60A to 100V in 200V Range 30A to 200V in 400V Range		1Φ mode) 72A/36A (3Φ mode) 24A/12A	(1Φ mode) 144A to 125V in 250V Range 72A to 250V in 500V Range (3Φ mode) 48A to 125V in250V Range 24A to 250V in 500V Range

AC出力, DC出力, AC+DC出力

型番	AST 501	AST 1503
AC出力相数	単相	単相／三相
電圧プログラミング確度	±(0.1% of actual + 0.2% of F.S.) 　※周波数1kHz以上は±0.2% of F.S./kHz 追加
電圧安定度	±0.1%F.S. over 8時間 (一定負荷、一定温度環境下において）
電圧立ち上がり	>10V/us
電流制御精度	±(0.3% of actual + 0.5% of F.S.)　※周波数1kHz以上は±0.3% of F.S./kHz 追加
ラインレギュレーション	±0.015%F.S. (±10%入力電圧変動において）
ロードレギュレーション	±0.025%F.S. (100%抵抗負荷変動において）
ノイズ	AC: 450mV(RMS)/Loレンジ, 750mV(RMS)/Hiレンジ　　帯域：20Hz～1MHz
ノイズ	DC: 400mV(RMS)/Loレンジ, 700mV(RMS)/Hiレンジ　　帯域：20Hz～1MHz
リモートセンス	5V(RMS)　maximum total output lead drop
クレストファクター	5:1　　　（ただし、AST 501, AST 1503, AST 3003　は、7:1）
周波数範囲	標準：DC & 16Hz-1.2kHz　　 LFオプション：DC & 16Hz-550Hz　　HFオプション：DC & 16Hz-5kHz
周波数確度	± (0.01% of actual + 周波数分解能/2)　※FCオプション：±0.25%
周波数分解能	0.01Hz (16-81.9Hz)　　　0.1Hz (82-819Hz)　　1Hz (820-5000Hz)　　 LKM/LKSオプション：1Hz　(16-5500Hz）
周波数温度係数	10ppm/℃ of F.S.
位相制御精度	±1° (16-100Hz)　　±2° (100-1.2kHz)　　±(2°＋1°/kHz) (1.2kHz以上)

一般仕様

型番	AST 501	AST 751	AST 1501	AST 1503	AST 2253	AST 3003	AST 4503	AST 6003	AST 12K3	AST 18K3
AC入力電圧 (定格）	100-120VAC / 200-240VAC　単相(L-N), 三相(L-L)						200/208/240 VAC 三相(L-L)
AC入力電圧（動作範囲）	90-132VAC / 180-264VAC		90-132VAC / 180-264VAC				180-264VAC
AC入力電圧（動作範囲）	90-132VAC / 180-264VAC		入力電圧により出力電力が制限されます。下記の表を参照ください。(*1)				180-264VAC
最大入力電流（単相)	7.6Arms@90Vac	11Arms@90Vac	20Arms@90Vac to 103.5Vac	20Arms@90Vac to 103.5Vac	20Arms@ 90-132Vac	20Arms@ 90-132Vac	-	-	-	-
最大入力電流（単相)	7.6Arms@90Vac	11Arms@90Vac	20Arms@90Vac to 103.5Vac	20Arms@90Vac to 103.5Vac	15Arms@ 180Vac	20Arms@ 180-207Vac	-	-	-	-
最大入力電流（三相)	4.4Arms@ 90Vac L-L	6.5Arms@ 90Vac L-L	13Arms@ 90Vac L-L	13Arms@ 90Vac to 103.5Vac L-L	10Arms@ 180Vac L-L	13Arms@ 180Vac L-L	20Arms @180VA	28Arms @180VA	56Arms @180VA	64Arms @180VA
入力周波数（定格)	50 Hz, 60 Hz, 400 Hz								50 Hz, 60 Hz
入力周波数範囲	47 -440 Hz								47 -63 Hz
効率	75%
力率	1-Ph: 0.98, 3-Ph: 0.95						0.95
遠隔制御	LAN, USB, RS232C, GPIB(オプション)
寸法	1Uシャーシ, 483(W) x 584(D) x 44.5(H)			2Uシャーシ, 480(W) x 584(D) x 88.1(H)			4Uシャーシ, 480(W) x 584(D) x 177(H)		14Uシャーシ, 495(W) x 752(D) x 622(H)
重量	8.6kg	8.6kg	10kg	17.7kg	17.7kg	21.8kg	39.5kg	47.2kg	123kg	182kg

(*1)　・・下記の「入力電圧に伴う出力電力制限　」をご参照ください。

入力電圧に伴う出力電力制限

型番	AST1501	AST1503	AST2253	AST3003
入力電圧による出力容量制限	1500W@103.5Vac	1500W@103.5Vac	1900W@132Vac	3000W@207Vac
	1300W@90Vac	1300W@90Vac	1300W@90Vac	2600W@180Vac
	-	-	-	1900W@132Vac
	-	-	-	1300W@90Vac

ラインアップ

ATEモデル (フロントパネル機能無し）

型番	出力容量	品名	筐体サイズ
AST0501A1B-A	500VA	単相プログラマブル交流/直流電源	1U
AST0751A1B-A	750VA	単相プログラマブル交流/直流電源	1U
AST1501A1B-A	1500VA	単相プログラマブル交流/直流電源	1U
AST1503A1B-A	1500VA	単相/3相プログラマブル交流/直流電源	2U
AST2253A1B-A	2250VA	単相/3相プログラマブル交流/直流電源	2U
AST3003A1B-A	3000VA	単相/3相プログラマブル交流/直流電源	2U
AST4503A1B-A	4500VA	単相/3相プログラマブル交流/直流電源	4U
AST6003A1B-A	6000VA	単相/3相プログラマブル交流/直流電源	4U
AST12K3A1B-A	12000VA	単相/3相プログラマブル交流/直流電源	14U
AST18K3A1B-A	180000VA	単相/3相プログラマブル交流/直流電源	14U

E(Enhanced)モデル (タッチパネル操作のフロントパネル機能付き）

型番	出力容量	品名	筐体サイズ
AST0501A1B-E	500VA	単相プログラマブル交流/直流電源	1U
AST0751A1B-E	750VA	単相プログラマブル交流/直流電源	1U
AST1501A1B-E	1500VA	単相プログラマブル交流/直流電源	1U
AST1503A1B-E	1500VA	単相/3相プログラマブル交流/直流電源	2U
AST2253A1B-E	2250VA	単相/3相プログラマブル交流/直流電源	2U
AST3003A1B-E	3000VA	単相/3相プログラマブル交流/直流電源	2U
AST4503A2B-E	4500VA	単相/3相プログラマブル交流/直流電源	4U
AST6003A2B-E	6000VA	単相/3相プログラマブル交流/直流電源	4U
AST12K3A1B-E	12000VA	単相/3相プログラマブル交流/直流電源	14U
AST18K3A1B-E	18000VA	単相/3相プログラマブル交流/直流電源	14U

ハードウェア構成

型番	AST501	AST751	AST1501
外寸	1Uシャーシ, 483(W) x 584(D) x 44.5(H) mm
重量	8.6kg	8.6kg	10kg

ハードウェア外観

前面外観

背面外観

側面外観

上面外観

型番	AST1503	AST2253	AST3003
外寸	2Uシャーシ, 480(W) x 584(D) x 88.1(H) mm
重量	17.7kg	17.7kg	22.8kg

前面概観および背面概観

上面概観および側面概観

型番	AST4503	AST6003
外寸	4Uシャーシ, 480(W) x 584(D) x 177(H)
重量	39.5kg	47.2kg

型番	AST12K3	AST18K3
外寸	14Uシャーシ, 495(W) x 752(D) x 622(H)
重量	123kg	182kg

オプション

型番	品名
GPIB	GPIBインターフェースオプション
-411	IEC61000-4-11 Test Suite
-413	IEC61000-4-13 Test Suite
-B787	Boeing 787B3-0147 A/B/C Test Suite (B787)
-AMD	Airbus AMD24C (A400M)
-AVSTD	RTCA/DO160 E/F/G, MIL-STD704 A/B/C/D/E/F, ABD100.1.8 B/C/D/E
-AVALL	Test Software Package (B787, AMD, AVSTD)
-HF	周波数拡張オプション (～5000Hz)
-LF	周波数制限オプション (～500Hz)
-FC	周波数制御緩和オプション (制御精度 0.01% => 0.25%)
-LKM	複数台シャーシ同期・マスターオプション
-LKS	複数台シャーシ同期・スレーブオプション

アクセサリ

型番	品名
5330201-01R	1U、2Uモデル用　ラックマウントキット（1ペア）
K550212-01R	4Uモデル用　ラックマウントキット（1ペア）
5330561-02R	14Uモデル用　ラックマウントキット（1ペア）
890-010-26	並列運転用インターフェースケーブル 60inch (複数シャーシ間接続用)
890-010-01	並列運転用インターフェースケーブル 12inch（複数シャーシ間接続用）
250562	複数(3)相同期用・インターフェースケーブル
