ハイパワープログラマブル交流電源 RSシリーズ
2023年9月 販売終了予定
1筐体で90kVAに対応 多機能・ハイパワー電源
RSシリーズはAC/DC/AC+DC出力が可能なハイパワープログラマブル電源です。1筐体で90kVA出力可能で、標準で540KVAまで、最大で1MVAまで並列拡張可能です。高調波ノイズの重畳、瞬停、欠相、周波数スイープ、振幅変調、位相変換などの試験が可能です。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- ハイパワー・プログラマブルACおよびDC電源
- 最高540kVAまで90kVA単位でマルチユニット構成が可能
- 任意波形生成や高調波形による歪みプログラミング
- ソースとシンク電力モード間を自動クロスオーバー
- 双方向の"グリーン"電力ソリューションに最適
- 定格出力と同じ電力までシンクでき、系統へ回生 （-SNKオプション）
- DSPベースのデータ収集システムでAC電源と負荷パラメータを連続モニタリング
- 電圧/電流波形キャプチャ機能
- 標準でRS232C USBとGPIBを装備、オプションでLAN追加可能

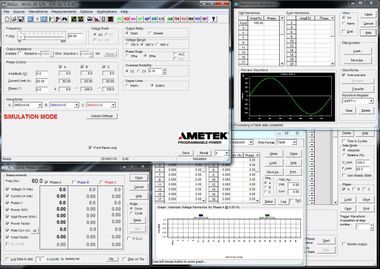

WindowベースのGUIソフトウェア
全てのパラメータを制御できます
- シーケンスプログラムの作成、実行、保存
- 任意波形の作成と保存
- 測定値の表示とロギング
- 出力電圧/電流波形のキャプチャと表示
- 高調波電圧/電流測定
シーケンスプログラム
三相電圧波形をキャプチャ
仕様

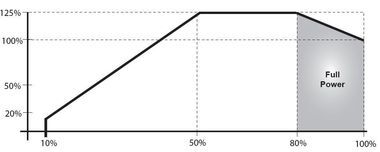

AC出力
| 型番 | 相数 | 容量 | 電圧 | 電流（単相） | 電流（単3/3相） | ピーク電流 | 周波数 | ノイズ |
|---|---|---|---|---|---|---|---|---|
| RS90-3Pi | 3相 | 90kVA | 0-150V 0-300V |
ー | 0-200A 0-100A |
720A 360A |
16-819Hz | 2Vrms 3Vrms |
| RS180-3Pi | 3相 | 180kVA | 0-150V 0-300V |
ー | 0-400A 0-200A |
1440A 720A |
16-819Hz | 2Vrms 3Vrms |
| RS270-3Pi | 3相 | 270kVA | 0-150V 0-300V |
ー | 0-600A 0-300A |
2160A 1080A |
16-819Hz | 2Vrms 3Vrms |
| RS360-3Pi | 3相 | 360kVA | 0-150V 0-300V |
ー | 0-800A 0-400A |
2880A 1440A |
16-819Hz | 2Vrms 3Vrms |
| RS450-3Pi | 3相 | 450kVA | 0-150V 0-300V |
ー | 0-1000A 0-500A |
3600A 1800A |
16-819Hz | 2Vrms 3Vrms |
| RS540-3Pi | 3相 | 540kVA | 0-150V 0-300V |
ー | 0-1200A 0-600A |
4320A 2160A |
16-819Hz | 2Vrms 3Vrms |
DC出力/AC+DC出力
| 型番 | 相数 | 容量 | 電圧 | 電流（単相） | 電流（単3/3相） | ピーク電流 | 周波数 | ノイズ |
|---|---|---|---|---|---|---|---|---|
| RS90-3Pi | 3相 | 45kW | 0-200V 0-400V |
ー | 0-100A 0-50A |
360A 180A |
16-819Hz | 2Vrms 3Vrms |
| RS180-3Pi | 3相 | 90kW | 0-200V 0-400V |
ー | 0-200A 0-100A |
720A 360A |
16-819Hz | 2Vrms 3Vrms |
| RS270-3Pi | 3相 | 135kW | 0-200V 0-400V |
ー | 0-300A 0-150A |
1080A 540A |
16-819Hz | 2Vrms 3Vrms |
| RS360-3Pi | 3相 | 180kW | 0-200V 0-400V |
ー | 0-400A 0-200A |
1440A 720A |
16-819Hz | 2Vrms 3Vrms |
| RS450-3Pi | 3相 | 225kW | 0-200V 0-400V |
ー | 0-500A 0-250A |
1800A 900A |
16-819Hz | 2Vrms 3Vrms |
| RS540-3Pi | 3相 | 270kW | 0-200V 0-400V |
ー | 0-600A 0-300A |
2160A 1080A |
16-819Hz | 2Vrms 3Vrms |
AC入力
| 型番 | 相数 | 容量 | 電圧 | 電流 (187VLL) |
電流 (207VLL) |
ピーク電流 | 周波数 | 効率 | 力率 | 絶縁電圧 (入力-出力) |
絶縁電圧 (入力-シャーシ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RS90-3Pi | 3相 | 106kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
350A | 314A | 460Apk | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| RS180-3Pi | 3相 | 212kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
350Ax2 | 314Ax2 | 460Apk x2 | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| RS270-3Pi | 3相 | 318kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
350Ax3 | 314Ax3 | 460Apk x3 | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| RS360-3Pi | 3相 | 424kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
350Ax4 | 314Ax4 | 460Apk x4 | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| RS450-3Pi | 3相 | 430kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
350Ax5 | 314Ax5 | 460Apk x5 | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| RS540-3Pi | 3相 | 636kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
350Ax6 | 314Ax6 | 460Apk x6 | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
共通仕様
| 設定分解能 | |||||
|---|---|---|---|---|---|
| ACモード | DCモード | AC+DCモード | 周波数 （16-81.9Hz） |
周波数 （82-819Hz） |
位相 （A相に対するB/C相） |
| 0.1V | 0.1V | AC 0.1V DC 0.01V |
0.01Hz | 0.1Hz | 0.1° |
| 確度 | |||||
| ACモード | DCモード | 周波数 | 位相 （16-100Hz） |
位相 （100-500Hz） |
位相 （＞500Hz） |
| ±0.3V | ±1V | ±0.01% | 1.5° | 2° | 4° |
| THD | 変動率 | DCオフセット | |||
| 16-66Hz | 66-500Hz | ＞500Hz | 負荷変動率 | ライン変動率 | |
| 0.50% | 1.00% | 1.50% | DC-100Hz : 0.25%FS >100Hz : 0.5%FS |
0.10% | <20mV |
ハードウェア構成
寸法・重量
| 型番 | 幅 | 奥行き | 高さ | 重量 |
|---|---|---|---|---|
| RS90-3Pi | 812mm | 1016mm | 1930mm | 748kg |
| RS180-3Pi | RS90 x2 | |||
| RS270-3Pi | RS90 x3 | |||
| RS360-3Pi | RS90 x4 | |||
| RS450-3Pi | RS90 x5 | |||
| RS540-3Pi | RS90 x6 | |||
オプション
RSシリーズ オプション
| 品番 | 内容 |
|---|---|
| -160 | DO160/EUROCAEテストファームウェア / DO160 A-Fソフトウェア |
| -411 | IEC61000-4-11 テストファームウェア |
| -413 | IEC61000-4-13 混変調ジェネレータ |
| -704 | MIL-STD 704 Rev.A-Fソフトウェア & D&E ファームウェア |
| -A350 | Airbus A350試験ソフトウェア |
| -ABD | Airbus ABD0100.1.8 テストソフトウェアスイート |
| -ARIB | Airbus ABD0100.1.8, AMD24, A350テストソフトウェアスイート |
| -AMD | Airbus AMD24 テストソフトウェアスイート |
| -B787 | ボーイング787テスト Rev.C |
| -ES | 非常停止ボタン追加 |
| -HF | 周波数拡張（～905Hz） |
| -HV | 出力電圧拡張（0-400V） |
| -LAN | LANインターフェース追加 |
| -LF | 周波数制限（～500Hz） |
| -FC | 周波数制御確度抑制（0.01%→0.15%） |
| -LKM | 複数台シャーシ同期 マスター用 |
| -LKS | 複数台シャーシ同期 スレーブ用 |
| -SNK | ACシンク追加 |
| -SNK-DC | DCシンク追加 |
| -EXTD | HIL用入力追加 |
ラインアップ
RSシリーズ ラインナップ
| 型番 | 内容 | 備考 |
|---|---|---|
| RS90-3Pi | 90kVAプログラマブル交流電源、3相モデル | |
| RS180-3Pi | 180kVAプログラマブル交流電源、3相モデル | RS90-3Pi x2台 |
| RS270-3Pi | 270kVAプログラマブル交流電源、3相モデル | RS90-3Pi x3台 |
| RS360-3Pi | 360kVAプログラマブル交流電源、3相モデル | RS90-3Pi x4台 |
| RS450-3Pi | 450kVAプログラマブル交流電源、3相モデル | RS90-3Pi x5台 |
| RS540-3Pi | 540kVAプログラマブル交流電源、3相モデル | RS90-3Pi x6台 |
ダウンロード
RSシリーズ 和文カタログ
RSシリーズ 英文データシート
英文マニュアル、制御ソフトなど（メーカーサイト）
https://www.powerandtest.com/power/ac-power-sources/rs-series
