EA - Elektro Automatik GmbH & Co. KG(エレクトロオートマティック / ドイツ)

EAバッテリーシミュレータ オプション(EABS)

より実バッテリーに近い出力模擬をお手軽に!

EAバッテリーシミュレータオプションは、双方向電源PSBシリーズと組み合わせることでLiイオンバッテリーおよび鉛蓄電池の出力模擬を行います。GUI上の設定条件を揃えるだけで試験の再現性を担保でき、試験の効率化にも大きく貢献します。出力電力はバッテリー特性のSoCや温度依存性さらに内部抵抗なども反映しており、より実バッテリーに近い出力を模擬することが可能となります。

*ハードウェアとして双方向直流電源PSBシリーズが必要となります。

世界標準のプログラマブル直流電源 EA Elektro-Automatik

世界各国の自動車メーカーで圧倒的な導入実績を誇るEA(EA Elektro-Automatik)のソリューションや製品をご紹介しています。
幅広い開発領域に対応したEAの直流電源ソリューションを詳しく解説しているお役立ち資料などもダウンロードいただけます。
リンク:EA社の直流電源ソリューション

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email:keisoku[at]toyo.co.jp

特長

  • Liイオンバッテリーと鉛蓄電池の出力模擬が可能
  • 構成するセルの直並列数を設定してパック・モジュールを自由に設定可能
  • 双方向直流電源PSBシリーズと組み合わせて、大容量・高電圧(~1MW, 1600V)のバッテリーシミュレーションが可能
  • バッテリー特性(SoC依存性や温度依存性、内部抵抗)も考慮した出力
  • 実バッテリー試験と比較して外部環境因子の固定が容易で、試験条件の再現性を担保
  • 過負荷試験なども安全に再現することが可能

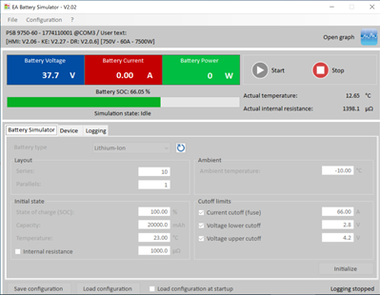

EAバッテリーシミュレータ

EAバッテリーシミュレータ

対象ハードウェア

ハードウェア紹介

±30kW・±15kW / 4U 電力回生式・双方向直流電源

±30kW・±15kW / 4U 電力回生式・双方向直流電源
PSB10000・PSB10000JPシリーズ

3U 電力回生式・双方向直流電源

±2.5kW~±15kW / 3U 電力回生式・双方向直流電源
PSB9000・PSB9000JPシリーズ

圧倒的なコンパクト・軽量化を実現

最新鋭の双方向電源PSB10000シリーズでは高さわずか4U(178mm)、44kgの筐体で30kWの超高出力の双方向動作が可能となりました。
他社の従来製品と比較して圧倒的なコンパクト・軽量化を実現しており、大容量のバッテリーシミュレーションでもハードウェア構成を超コンパクトに収めることが可能です。

EA Elektro-Automatik社製双方向電源の容量と外形寸法

シリーズ PSB10000シリーズ PSB9000シリーズ
容量 ±30kW ±15kW ±10kW ±5kW
外形寸法 483mm(W)×178mm(H)×670mm(D) 483mm(W)×133mm(H)×670mm(D)
重量 44kg 32kg 25kg 18kg
シリーズ PSB10000JPシリーズ PSB10000JPシリーズ
容量 ±15kW ±7.5kW ±5kW ±2.5kW
外形寸法 483mm(W)×178mm(H)×670mm(D) 483mm(W)×133mm(H)×670mm(D)
重量 44kg 32kg 25kg 18kg

豊富な電圧ラインナップ(全9種類)!

従来のバッテリーシミュレータ用の双方向電源は電圧ラインナップが非常に少なく、最適な電圧モデルがない場合は電源装置を直列に接続する必要がありました。
PSBシリーズは電圧ラインナップが9種類あり、最大2000Vまで直列接続なしでカバーすることができます。
近年電動化が急速に広がっている様々なアプリケーションの試験に最小構成で対応することが可能です。

電圧ラインナップとアプリケーション例

PSBシリーズ電圧モデル アプリケーション例
0-60V ・12/24Vの弱電系
・マイルドHV(48V)
・ハーネス、リレーなどの定電圧・大電流試験
0-80V
0-200V ・2輪EV(120V前後)、小型モビリティ
0-360V ・HEV/PHEV(200-300V)
0-500V ・ECバッテリー模擬
(パワートレイン、EV充電系の試験)
0-750V
0-1000V ・高圧EV系(800V-)
0-1500V ・パワーコンディショナー試験、高圧PV模擬
・鉄道駆動系(750V、1500V)
・電動船舶などの超大型モビリティ
0-2000V

※ 0-2000Vモデルの取り扱いはPSB10000/PSB10000JPシリーズのみ

並列接続で最大1MW以上!

PSBシリーズはマスター・スレーブ方式による並列拡張が可能で、モジュール感覚で容易かつ自由に必要構成を構築することできます。
並列運転台数は最大16~36台で出力容量1MW以上への拡張も可能です。
PSBシリーズはコンパクトな筐体であるため、1ラックで200kW以上の双方向電源システムを構築することもでき、他社製の大型・重厚なシステムに比べ、利便性・安全性ともに大幅に改善されています。

マスター・スレーブ機能 仕様

シリーズ PSB10000シリーズ PSB9000シリーズ PSB10000JPシリーズ PSB9000JPシリーズ
容量 / サイズ
高さ(1台あたり)
±30kW / 4U
178mm
±15kW / 3U
133mm
±15kW / 4U
178mm
±7.5kW / 3U
133mm
並列最大台数 36台 16台* 36台 16台*
並列最大容量 ±1,080kW ±240kW* ±540kW ±120kW*

* カスタマイズオプションで最大35台まで並列増設可能

ラインアップ

EABSラインナップ

型番 内容
EA-EABS-LIB LIB用 バッテリシミュレータ
EA-EABS-PB Pb電池用 バッテリシミュレータ
