EA - Elektro Automatik GmbH & Co. KG（エレクトロオートマティック / ドイツ）

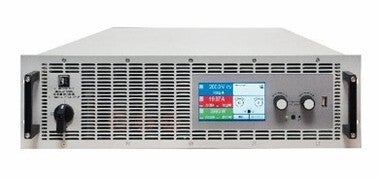

回生式双方向直流電源装置 PSB9000/PSB9000JPシリーズ
PSB9000 2022年12月 販売終了
後継機種
PSB9000シリーズは、回生式の双方向直流電源です。バッテリー模擬、バッテリー充放電、 DCモーターの力行・回生動作試験に最適な電源です。負荷・回生動作時に吸い込んだ電力は、 系統に回生し電力の再利用が可能なため、省エネに貢献します。ラインナップも豊富で、 1500Vまで対応しているため、将来の高電圧化にも対応します。また並列接続により電力 の拡張も可能で、300kW以上の双方向直流電源システムの構築が可能です。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- 豊富なラインナップ
・電圧：80V/200V/360V/500V/750V/1000V/1500V
・電流：360A ～ 20A
・電力：JPモデル（200V入力）2.5kW/5kW/7.5kW EUモデル（400V入力）5kW/10kW/15kW - ワイドレンジ出力：定格容量内で幅広い電圧/電流出力が可能
- シーケンスプログラム機能
・100ステップまでのシーケンスプログラム機能搭載
・複雑なバッテリーの充放電パターン構築が可能 - 電力回生機能
・吸い込んだ電力は、系統に回生し再利用可能 - 回生機能により、小型化を実現
・15kW でわずか 3U の筐体
・483mm（W） x 670mm（D） x 133mm（H）
・18kg（JP:2.5kW/EU:5kW）、25kg（JP:5kW/EU:10kW）、32kg（JP:7.5kW/EU:15kW） - 並列接続可能
・並列接続により、300kW 以上の充放電システム・バッテリー模擬電源が構築可能
仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| 入力仕様 | |||
| AC入力 | PSB9000シリーズ：3相342-528VAC PSB9000JPシリーズ：3相188-229VAC |
||
| 周波数 | 45-66Hz | ||
| 力率 | ≈0.99 | ||
| 出力仕様 | |||
| 出力モード | CC、CV、CP、CRモード | ||
| 制御精度 | ＜0.1%（CV）、＜0.2%（CC）、＜1%（CP） | ||
| ロードレギュレーション （0-100%） |
＜0.05%（CV）、＜0.15%（CC） | ||
| ラインレギュレーション （±10%、ΔVac） |
＜0.02%（CV） | ||
| 立ち上がり時間 （CV、10-90％） |
最大30msec | ||
| 一般仕様 | |||
| 保護モード | 過電圧保護(OVP)、過電流保護(OCP) 過電力保護(OPP)、高温保護(OT)、入力異常(PF) |
||
| 効率 | 92.5-95% | ||
| 動作温度 | 0 ～ 50℃ | ||
| 保存温度 | -20 ～ 70℃ | ||
| 湿度 | <80%、結露無きこと | ||
| 高度 | 2000m以下 | ||
| 外形寸法 | 483mm(W)×133mm(H)×670mm(D) | ||
| 重量 | PSB9000シリーズ | ||
| 5kWモデル | 10kWモデル | 15kWモデル | |
| 約18kg | 約25kg | 約32kg | |
| PSB9000JPシリーズ | |||
| 2.5kWモデル | 5kWモデル | 7.5kWモデル | |
| 約18kg | 約25kg | 約32kg | |
| 並列運転 | 最大20台（カスタマイズでさらに並列台数を増やせます） | ||
| 外部インターフェース | USB/アナログ 標準装備 その他：オプションの項をご参照下さい |
||
オプション
PSB シリーズ用オプション
| 型番 | 説明 |
|---|---|
| IF-AB-RS232 | RS232インタフェース |
| IF-AB-CANO | CANopenインタフェース |
| IF-AB-ETH1P | Ethernet-IP 1ポートインタフェース |
| IF-AB-ETH2P | Ethernet-IP 2ポートインタフェース |
| IF-AB-CAN | CANインタフェース |
| Option 3-Wege | Analog/USB/GPIBインタフェース |
| EAK-PARA-ACS | 並列運転アクセサリ |
| KIT-CALIB | 校正データ |
ラインアップ
PSB9000JPシリーズ（3相188-229VAC入力）
| JPモデル （AC200V入力） |
容量 | 電圧範囲 | 電流範囲 |
|---|---|---|---|
| PSB 9060-120 JP | ±2.5kW | 0-60V | ±120A |
| PSB 9060-240 JP | ±5kW | 0-60V | ±240A |
| PSB 9060-360 JP | ±7.5kW | 0-60V | ±360A |
| PSB 9080-120 JP | ±2.5kW | 0-80V | ±120A |
| PSB 9080-240 JP | ±5kW | 0-80V | ±240A |
| PSB 9080-360 JP | ±7.5kW | 0-80V | ±360A |
| PSB 9200-70 JP | ±2.5kW | 0-200V | ±70A |
| PSB 9200-140 JP | ±5kW | 0-200V | ±140A |
| PSB 9200-210 JP | ±7.5kW | 0-200V | ±210A |
| PSB 9360-40 JP | ±2.5kW | 0-360V | ±40A |
| PSB 9360-80 JP | ±5kW | 0-360V | ±80A |
| PSB 9360-120 JP | ±7.5kW | 0-360V | ±120A |
| PSB 9500-30 JP | ±2.5kW | 0-500V | ±30A |
| PSB 9500-60 JP | ±5kW | 0-500V | ±60A |
| PSB 9500-90 JP | ±7.5kW | 0-500V | ±90A |
| PSB 9750-20 JP | ±2.5kW | 0-750V | ±20A |
| PSB 9750-40 JP | ±5kW | 0-750V | ±40A |
| PSB 9750-60 JP | ±7.5kW | 0-750V | ±60A |
| PSB 91000-40 JP | ±7.5kW | 0-1000V | ±40A |
| PSB 91500-30 JP | ±7.5kW | 0-1500V | ±30A |
PSB9000シリーズ（3相342-528VAC入力）
| EUモデル （AC400V入力） |
容量 | 電圧範囲 | 電流範囲 |
|---|---|---|---|
| PSB 9060-120 | ±5kW | 0-60V | ±120A |
| PSB 9060-240 | ±10kW | 0-60V | ±240A |
| PSB 9060-360 | ±15kW | 0-60V | ±360A |
| PSB 9080-120 | ±5kW | 0-80V | ±120A |
| PSB 9080-240 | ±10kW | 0-80V | ±240A |
| PSB 9080-360 | ±15kW | 0-80V | ±360A |
| PSB 9200-70 | ±5kW | 0-200V | ±70A |
| PSB 9200-140 | ±10kW | 0-200V | ±140A |
| PSB 9200-210 | ±15kW | 0-200V | ±210A |
| PSB 9360-40 | ±5kW | 0-360V | ±40A |
| PSB 9360-80 | ±10kW | 0-360V | ±80A |
| PSB 9360-40 | ±15kW | 0-360V | ±120A |
| PSB 9500-30 | ±5kW | 0-500V | ±30A |
| PSB 9500-60 | ±10kW | 0-500V | ±60A |
| PSB 9500-90 | ±15kW | 0-500V | ±90A |
| PSB 9750-20 | ±5kW | 0-750V | ±20A |
| PSB 9750-40 | ±10kW | 0-750V | ±40A |
| PSB 9750-60 | ±15kW | 0-750V | ±60A |
| PSB 91000-40 | ±15kW | 0-1000V | ±40A |
| PSB 91500-30 | ±15kW | 0-1500V | ±30A |
