大容量 電力回生式直流電子負荷 ELR10000WRシリーズ

4U(178mm)の筐体で最大30kWのAC入力三相400/200V系に両対応!
ELR10000WRシリーズは1台あたり30kWの電力回生式直流電子負荷装置です。
DC-DCコンバータやEV急速充電器の評価試験など、様々なご用途でご使用いただけます。
従来のELR9000シリーズからより大容量向けに特化し、サイズ・回生効率・コストパフォーマンスなどの面で大幅改良に成功しました。
AC入力電圧は三相400V系と三相200V系(※)に1台で両対応しており、幅広いユーザユーティリティに対応可能です。
さらに、最大64台、1.92MWまでMaster-slave接続方式による並列容量拡張も可能でELR10000 3Uシリーズとの並列容量拡張も可能です。
※三相400V系入力時と比較して、定格容量が60%に制限されます。

世界標準のプログラマブル直流電源 EA Elektro-Automatik

世界各国の自動車メーカーで圧倒的な導入実績を誇るEA(EA Elektro-Automatik)のソリューションや製品をご紹介しています。
幅広い開発領域に対応したEAの直流電源ソリューションを詳しく解説しているお役立ち資料などもダウンロードいただけます。
リンク:EA社の直流電源ソリューション

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email:keisoku[at]toyo.co.jp

特長

  • 4Uのコンパクトな筐体で最大30kWのDC電子負荷動作
  • DC 80~2000Vまでの豊富な電圧ラインナップ
  • 三相380-480V入力、三相208V入力(※)両対応
      ※三相208V入力時は60%(18kW)に容量制限
  • 最大64台Master-slave接続による並列容量拡張
    ELR10000 3Uシリーズとも並列接続可能
  • 業界最高レベルの最大約95.3~96.5%(モデルによる)の電力回生効率と0.99以上の力率で省エネ
  • 任意波形・シーケンス機能など充実したプログラマブル機能

ご使用例:DC-DCコンバータ評価試験

技術資料【電力回生式直流電子負荷の2つのメリット】(別ウィンドウ・外部リンク)

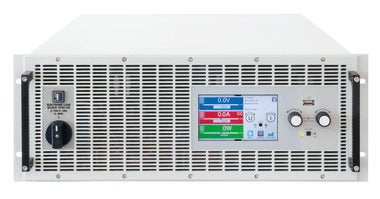

フロントパネルイメージ

EA Power Control

任意波形機能

XY table機能

7インチの大型LCDタッチパネルと出力設定用ダイヤルからDC出力値や各設定の変更を行います。
また、各種任意波形やシーケンス機能の設定も可能です。
XY機能を用いれば、バッテリー・FC・PVのI-V特性カーブを設定して、各種模擬電源として使用することができます。
ロギング用USBポートにUSBメモリを挿入し、出力値のcsvファイル形式でのロギングや出力波形の読み込みが可能です。

外部制御用ソフトウェア EA Power Control

EA Power Control

外部制御ソフトウェアEA Power Controlを用いて、本体に標準装備しているUSBないしはEthernetインターフェース経由での外部制御が可能となります。出力値の設定、OutputのON/OFFはもちろんのこと、ロギング機能やスクリプト送信も可能です。
EA Power Controlはメーカホームページより無償ダウンロードが可能です。 さらに拡張ライセンスLIC-M(有償オプション)による機能拡張で、外部制御による任意波形機能(XY table含む)・グラフ機能・複数台制御機能も追加されます。

仕様

項目 仕様
DC負荷動作仕様
動作モード CC、CV、CP、CRモード
安定度 <0.02% of FS(CV)、<0.02% of FS(CC)
ロードレギュレーション(0-100%) <0.05 of FS(CV)、0.1% of FS(CC)
ラインレギュレーション <0.01 of FS(CV)、0.01% of FS(CC)
立上り/立下り時間 CCモード 10-90% 最大2msec
     90-10% 最大2msec
AC入力仕様
AC入力 三相208V±10%、三相380-480V±10%
※三相208V入力時は容量が60%(18kW)に制限されます
周波数 45-66Hz
力率 0.99以上
一般仕様
保護モード 過電圧保護(OVP)、過電流保護(OCP)、過電力保護(OPP)、
過昇温保護(OT)、入力異常(PF)
効率 最大95.3%~96.5%(モデルにより異なります)
動作温度 0 ~ 50℃
保存温度 -20 ~ 70℃
湿度 <80%、結露無きこと
高度 2000m以下
外形寸法 483mm(W)×178mm(H)×668mm(D)
重量 50kg
並列運転 最大64台
外部インターフェース USB/Ethernet/アナログ 標準装備
その他:オプションの項をご参照下さい

オプション

外部インターフェースオプション
(USB/Ethernet/アナログ標準装備)

モデルコード 内容
IF-AB-RS232 RS-232 インターフェース
IF-AB-CAN CAN インターフェース
IF-AB-CANO CANopen インターフェース
IF-AB-ECT EtherCAT インターフェース

ソフトウェア拡張オプション
(外部制御による任意波形発生機能など)

モデルコード 内容
LIC-M

EA Power Control拡張ライセンス(5ライセンス)

ラインアップ

4Uモデル

モデルコード 電圧 電流 容量(三相200V/三相400V)
ELR10080-1000WR-4U 0-80V 0-1000A 18kW/30kW
ELR10200-420WR-4U 0-200V 0-420A
ELR10360-240WR-4U 0-360V 0-240A
ELR10500-180WR-4U 0-500V 0-180A
ELR10750-120WR-4U 0-750V 0-120A
ELR10920-125WR-4U 0-920V 0-125A
ELR11000-80WR-4U 0-1000V 0-80A
ELR11500-60WR-4U 0-1500V 0-60A
ELR12000-40WR-4U 0-2000V 0-40A

ダウンロード

英文データシート ダウンロード

ELR10000WR 4Uシリーズ 英文データシート

ELR10000WR 4Uシリーズ 英文データシート
