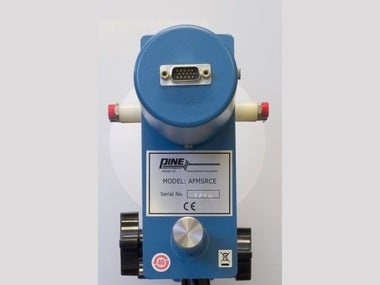

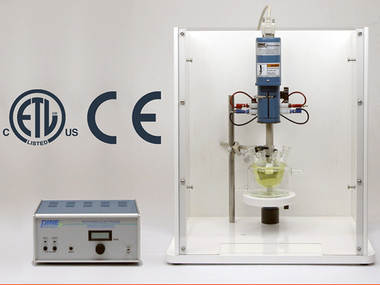

AFMSRCE 回転リングディスク電極
AFMSRCEは、バイオロジック社製ポテンショ/ガルバノスタットと組み合わせて動作できる回転リングディスク電極です。シャフトを選択することで回転電極（RDE）、回転リングディスク電極（RRDE）のいずれかを選択することができます。アルカリ溶液用セルやガスパージベアリングアッセンブリなどアクセサリも豊富に用意しています。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- シャフトを選択することでRDE、RRDE、RCEのいずれかで使用可能
- 回転速度：100～10,000RPM
- 外部電圧回転制御/回転計アナログ出力
- 豊富な電極種類
- 自作ディスクの取り付け可能
仕様

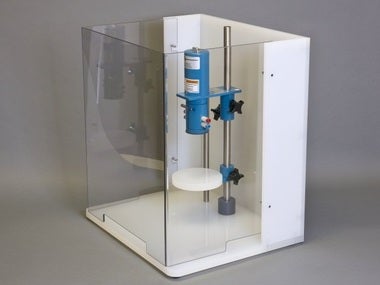

AFMSRCE 仕様 (ローテータ、回転コントローラ、設置ケース)
| 電源 | AC100V±10%（50/60Hz）, 2A |
|---|---|
| 動作温度 | 10℃ ～ 40℃ |
| 形状 | 回転電極収納ケース : L48 x W40 x H54cm 回転コントローラ : L29 x W26 x H15cm |
| 回転速度 | 100～10,000RPM |
| 回転精度 | 100 - 200RPM : 表示最小桁の±２カウント 200 - 10,000RPM : 読みの±1％ |
| モーター | 15W, +30V/-24VDC, 永久磁石 |
| モータ保護 | 2A, 熱式ブレーカ, 電流制限電源 |
| 最大トルク | 28.3 ミリNm（連続） |
| 回転制御 | 閉ループフィードバック回路 温度補償付回転計をモーターシャフトに取付け |
| 回転数表示 | 4.5桁（RPM） |
| フロントパネル | 10回転 回転コントロールノブ モーター保護ブレーカーのリセットボタン |
| 回転アナログ入力 | バナナジャック : 1RPM/mV, 2RPM/mV, 4RPM/mV 選択可能 （フローティング） |
| 回転アナログ出力 | バナナジャック : 1mV/RPM （±1.0%)（フローティング） |
| モータストップ入力 | バナナジャック : Active High（デフォルト）/ Low 選択可能 2V以上入力でActive 無入力時 : モーター回転（プルアップ回路）、端子間ショートでモータストップ |
| アースグランド | 金属バインディングポスト（フロントパネル） |
| コモン | 黒色バナナジャックｘ３個（非接地） |
| スルーレート | 約300,000 RPM/sec max.（無負荷時） |
| バンド幅 | ＞50Hz, -1dB（2,000RPMベース回転で1,000RPM pk-pk 変調時のバンド幅） |
セレクションガイド

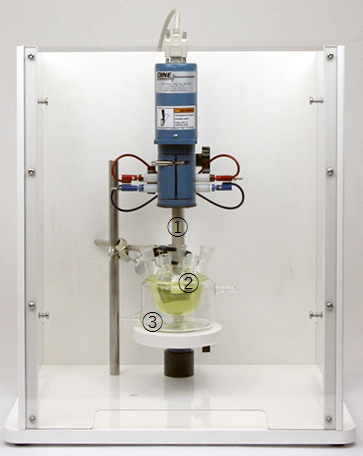

部品名称

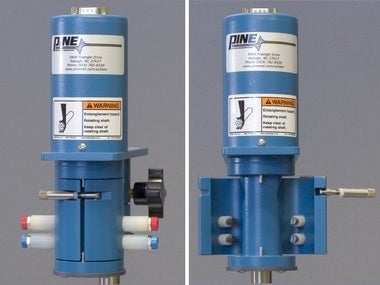

①ローテータ
①シャフト
②チップ(シャフトに取り付ける電極全体)
③ガラスセル
電極選択表
| 用途 | ①シャフト | ②チップ | 備考 | |
|---|---|---|---|---|
| 回転ディスク電極 (RDE)測定のみ |
チップを交換しない | 電極一体型（E2Mシリーズ) | PTFEシュラウド シャフト/電極一体型 |
|
| チップを交換する | AFE6MB | E5シリーズ | PTFE/PEEK(80℃)シュラウド | |
| インサートを交換する | AFE6MB | E5TQシリーズ | PTFE/PEEK(80℃)シュラウド | |
| 回転リングディスク電極 (RRDE)測定 ※RDE測定も可能 |
チップを交換する | AFE6M | E6R2シリーズ | PTFE/PEEK(80℃)シュラウド |
| E7シリーズ | PTFEシュラウド ThinGapタイプ | |||
| インサートを交換する | AFE6MB | E6R1シリーズ | PTFE/PEEK(80℃)シュラウド | |
※Wavevortex10は、E5、E5TQ、E6R2、E7、E6R1シリーズチップに対応

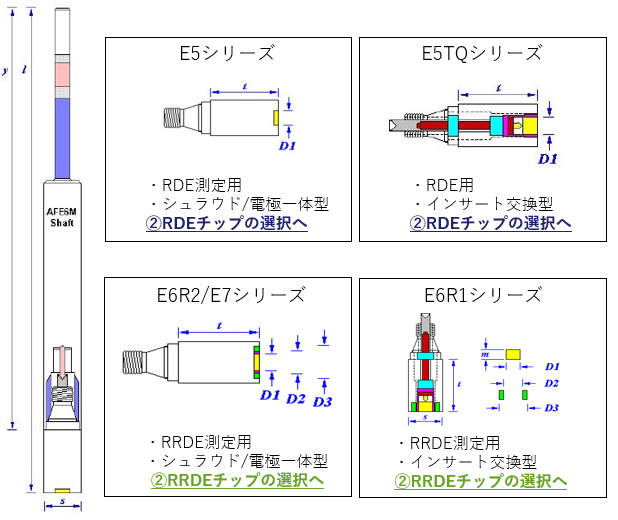

①シャフトの選択(※AFMSRCEのみ選択可、Wavevortex10は専用シャフトが付属）
E2Mシャフト
・RDE用
・高速回転用
AFE6MBシャフト
・RDE/RRDE用高精度シャフト
・チップ交換可能
・インサート交換可能
②RDEチップの選択

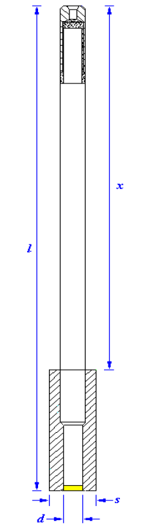

| E2Mシリーズ | E5シリーズ | E5TQシリーズ | |
|---|---|---|---|
 |
 |
 |
|
| 適応ローテーター | AFMSRCE | AFMSRCE WaveVortex 10 |
AFMSRCE WaveVortex 10 |
| 適応シャフト ※AFMSRCEのみ |
シャフト/チップ一体 | AFE6MB | AFE6MB |
| 特長 | 高速回転型 シャフト/チップ一体型 |
チップ交換可能 | Pine社及び自作のインサートを交換装着可能 |
| 最高回転数 | 7000RPM | 3000RPM | 3000RPM |
| ディスク直径 (d) | 5.0mm | 5.0mm | 5.0mm |
| ディスク厚み (m) | ----- | ----- | 4.0mm |
| シュラウド直径 (s) | 12.0mm | 15.0mm | 15.0mm |
| チップの長さ (t) | ------ | 25.4mm | 25.4mm |
| ボディの長さ (b) | ------ | ------- | ------- |
| ホルダの長さ (h) | ------ | ------ | ------ |
| 全長 (l) | 177mm | 196.9mm | 196.9mm |
| シャフト長さ (y) | 139mm | 170.7mm | 170.7mm |
| シャフト上部長さ (x) | 6.36mm | ------ | ------ |
| シャフト上部直径 (w) | ------ | 6.35mm | 6.35mm |
| シャフト下部直径 (v) | 6.36mm | ------ | ------ |
| テフロン部長さ (z) | ------ | ------ | ------ |
| シャフトベアリング | AC01TPA | AC01TPA6M | AC01TPA6M |
| 温度 | 10℃～25℃ | 10℃～25℃ (PTFE) 10℃～80℃ (PEEK) |
10℃～25℃ (PTFE) 10℃～80℃ (PEEK) |
| 電極の種類 | PTFEシュラウド ディスクの種類 ・炭素材料 glassy carbon bascal plane graphite edge plane graphite ・貴金属材料 Pt, Au, Ag, Pd ※上記以外にも様々な種類の電極をご用意しております。 |
PTFE/PEEKシュラウド チップの種類 ・炭素材料 glassy carbon bascal plane graphite edge plane graphite, ・貴金属材料 Pt, Au, Ag, Pd ※上記以外にも様々な種類の電極をご用意しております。 |
PTFE/PEEKシュラウド 必要部品 RDE交換可能チップ PTFE (AFE5TQ050) PEEK (AFE6TQ050) 交換ツールキット（AFE6K050) 標準インサートより選択 (5mm 直径 x 4mm 厚み) ・E4Qシリーズと同様 自作インサート (5mm 直径 x 4mm 厚み) |
②RRDEチップの選択
| E6R1シリーズ | E6R2シリーズ | E7シリーズ | |
|---|---|---|---|
 |
 |
 |
|
| 適応ローテータ― | AFMSRCE WaveVortex 10 |
AFMSRCE WaveVortex 10 |
AFMSRCE WaveVortex 10 |
| 適応シャフト ※AFMSRCEのみ |
AFE6MB | AFE6MB | AFE6MB |
| 特長 | Pine社及び自作のインサートを交換装着可能 | チップ交換可能 | ThinGapタイプ チップ交換可能 |
| 最高回転数 | 3000RPM | 3000RPM | 3000RPM |
| ディスク直径 (D1) | 5.0mm | 5.5mm | 4.75mm（E7R8）/ 5.61mm(E7/R9) |
| インナーリング径（D2） | 6.5mm | 6.5mm | 4.93mm(E7R8)/ 6.25mm(E7/R9) |
| アウターリング径（D3） | 7.5mm | 8.5mm | 5.38mm(E7R8)/ 6.92mm(E7/R9) |
| ディスク厚み (m) | 4.0mm | ----- | 1.5mm - 4.0mm |
| シュラウド直径 (s) | 15.0mm | 15.0mm | 12.0mm |
| チップの長さ (t) | 25.4mm | 25.4mm | 38.5mm |
| 全長 (l) | 196.9mm | 196.9mm | 173.7mm |
| シャフト長さ (y) | 170.7mm | 170.7mm | 151.9mm |
| シャフト下部長さ (x) | 100.8mm | 100.8mm | 118.6mm |
| シャフト上部直径 (w) | 6.35mm | 6.35mm | 6.35mm |
| 適応シャフト | AFE6MB | AFE6MB | AFE6MB |
| シャフトベアリング | AC01TPA6M | AC01TPA6M | AC01TPA6M |
| 温度 | 10℃～25℃ (PTFE） 10℃~80℃ (PEEK) |
10℃～80℃ (PEEK) | 10℃～25℃ (PTFE) |
| 電極の種類 | PTFE/PEEKシュラウド 必要部品 E6リングアッセンブリ 捕集率 25％ PTFE(Au, Pt, GC) PEEK(Au, Pt, GC) 交換ツールキット （AFE6K050) 標準インサートより選択 (5mm直径 x 4mm厚み) ・E4Qシリーズと同様 自作インサート (5mm直径 x 4mm厚み) |
PEEKシュラウド チップの種類 E6/R2 RRDE, 捕集率 38％ (Disk / Ring) ・炭素材料 GC/Pt, GC/AU, GC/GC ・貴金属材料 Au/Pt, Pt/Pt, Pt/Au, Au/Au ※上記以外にも様々な種類の電極をご用意しております。 |
PTFE/PEEKシュラウド チップの種類 E7/R8 RRDE, 捕集率 22% (Disk / Ring) Au/Pt, Pt/Pt, Pt/Au, Au/Au E7/R9 RRDE, 捕集率 37% (Disk / Ring) GC/Pt, GC/Au,GC/GC |
③ガラスセル

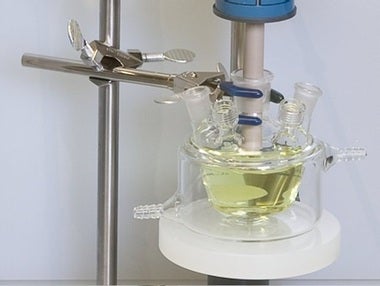

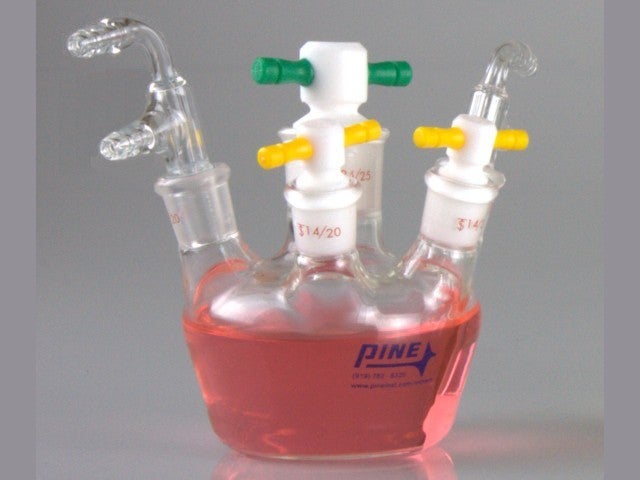

AKCELL３ RDE/RRDEガラスセル
150mL, 14/20 サイドポート4つ, ウォータージャケット
AKCELL2 RDE/RRDEガラスセル
150mL, 14/20 サイドポート 4つ
アクセサリ
| 型番 | 品名 |
|---|---|
| ガラスセル | |
| AKCELL3 | RDE/RRDEガラスセル (150mL, 水冷ジャケット) |
| AKCELL2 | RDE/RRDEガラスセル (150mL) |
| ALK-R-CELL-1 | PTFE セル (175mL) |
| 参照電極 | |
| RREF0021 | Ag/AgCl参照電極 |
| RREF0024 | ダブルジャンクション型 Ag/AgCl参照電極 |
| AKREF0033 | Ag/Ag+参照電極 |
| 対極 | |
| AFCTR5 | 白金対極 |
| その他 | |
| AC01TPA6M | ガスパージベアリングアッセンブリ |

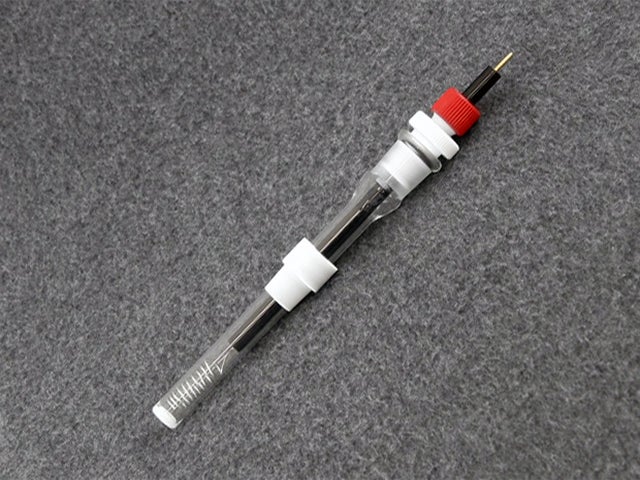

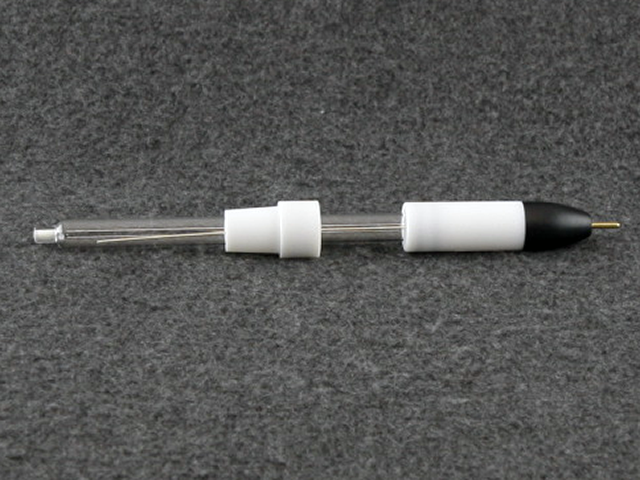

RREF0021 Ag/AgCl参照電極

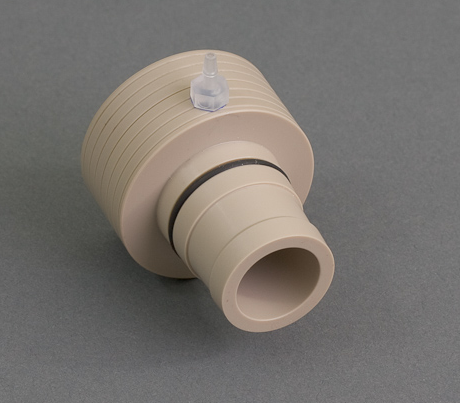

AC01TPA6M
ガスパージベアリングアッセンブリ

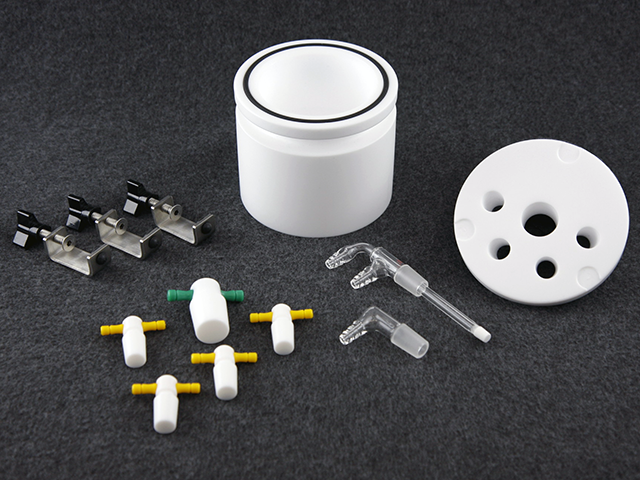

ALK-R-CELL-1 PTFE セル
AFCTR5白金対極
