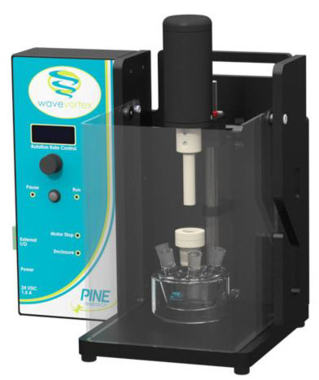

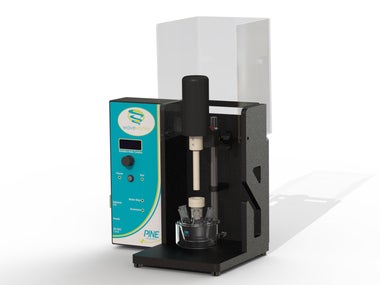

WaveVortex10 回転リングディスク電極
WaveVortex10は、ローコストタイプの回転リングディスク電極です。回転電極（RDE）、回転リングディスク電極（RRDE）のどちらにも対応できます。またコントローラとローテーターが一体となることで、高性能ながらコンパクトなサイズを実現しました。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- シャフト一体型ローテーター
- RDE/RRDEに対応
- ローコストタイプ
- 省スペース（ 奥行280mm x 幅380mm x 高さ380ｍｍ)
- 自作インサートも使用可能
- BioLogic社製品と連動可能な外部入力
仕様
WaveVortex 10仕様 (ローテータ、回転コントローラ、設置ケース)
| 電源 | AC:100-240VAC, ±10％（50/60Hz), 1A (24VDC ACアダプター) |
|---|---|
| 動作温度 | 10℃ ～ 40℃ |
| 寸法 | 全体：奥行280mmｘ幅380mmｘ高さ380mm(開閉窓が閉じている時） |
| 回転速度 | 100～8,000RPM |
| 回転精度 | 100 - 200RPM :表示最小桁の±２カウント 200 - 8,000RPM : 読みの±1％ |
| モーター | 11W, 永久磁石 |
| モータ保護 | 電流制限電源 |
| 最大トルク | 18.7ミリNm |
| 回転制御 | 閉ループフィードバック回路 温度補償付回転計をモーターシャフトに取付け |
| 回転数表示 | 4.5桁（RPM） |
| フロントパネル | 10回転 回転コントロールノブ 回転駆動ボタン（LEDライト付き） |
| 回転アナログ入力 | 1RPM/mV, 2RPM/mV, 4RPM/mV 選択可能 |
| 回転アナログ出力 | 2RPM/mV |
| モータストップ入力 | Active High（デフォルト）/ Low 選択可能, TTL信号 |
| コモン | 外部I/Oコネクタ |
※選択チップにより最大回転数は異なります。
セレクションガイド

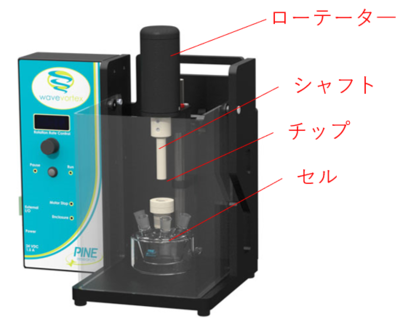

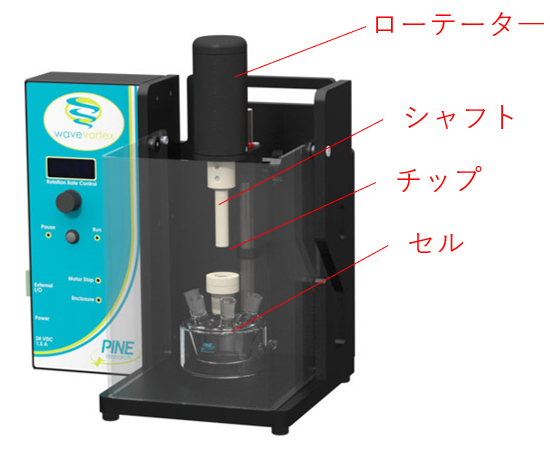

部品名称
コントローラ/ローテータ
シャフト
（本装置はローテータと一体）
セル
チップ(シャフトに取り付ける電極全体)
電極選択表
| 用途 | チップ | 備考 | |
|---|---|---|---|
| 回転ディスク電極 （RDE測定） |
チップを交換する | E5シリーズ | PTFE/PEEK（80℃）シュラウド |
| インサートを交換する | E5TQシリーズ | PTFE/PEEK（80℃）シュラウド | |
| 回転リングディスク電極 (PRDE測定） ※RDE測定も可能 |
チップを交換する | E6R2シリーズ | PTFE/PEEK（80℃）シュラウド |
| E7シリーズ | PTFEシュラウド ThinGapタイプ | ||
| インサートを交換する | E6R1シリーズ | PTFE/PEEK（80℃）シュラウド | |

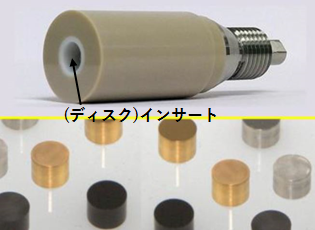

RDEチップの選択
| E5シリーズ | E5TQシリーズ | |
|---|---|---|
 |
 |
|
| 特長 | チップ交換可能 | Pine社及び自作のインサートを交換装着可能 |
| 最高回転数 | 3000RPM | 3000RPM |
| ディスク直径 (d) | 5.0mm | 5.0mm |
| ディスク厚み (m) | ------- | 4.0mm |
| シュラウド直径 (s) | 15.0mm | 15.0mm |
| チップの長さ (t) | 25.4mm | 25.4mm |
| ボディの長さ (b) | ------- | ------- |
| ホルダの長さ (h) | ------- | ------- |
| 全長 (l) | 196.9mm | 196.9mm |
| シャフト長さ (y) | 170.7mm | 170.7mm |
| シャフト上部長さ (x) | ------ | ------ |
| シャフト上部直径 (w) | 6.35mm | 6.35mm |
| シャフト下部直径 (v) | ------ | ------ |
| テフロン部長さ (z) | ------- | ------- |
| シャフトベアリング | AC01TPA6M | AC01TPA6M |
| 温度 | 10℃～25℃ (PTFE) 10℃～80℃ (PEEK) |
10℃～25℃ (PTFE) 10℃～80℃ (PEEK) |
| 電極の種類 | PTFE/PEEKシュラウド チップの種類 ・炭素材料 glassy carbon bascal plane graphite edge plane graphite, ・貴金属材料 Pt, Au, Ag, Pd ※上記以外にも様々な種類の電極をご用意しております。 |
PTFE/PEEKシュラウド 必要部品 RDE交換可能チップ PTFE (AFE5TQ050) PEEK (AFE6TQ050) 交換ツールキット（AFE6K050) 標準インサートより選択 (5mm 直径 x 4mm 厚み) ・E4Qシリーズと同様 自作インサート (5mm 直径 x 4mm 厚み) |

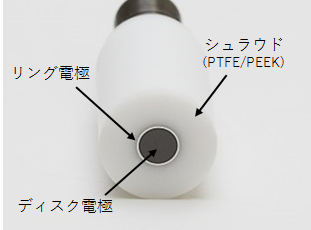

RRDEチップの選択
| E6R1シリーズ | E6R2シリーズ | E7シリーズ | |
|---|---|---|---|
 |
 |
 |
|
| 特長 | Pine社及び自作のインサートを交換装着可能 | チップ交換可能 | ThinGapタイプ、 チップ交換可能 |
| 最高回転数 | 3000RPM | 3000RPM | 3000RPM |
| ディスク直径 (D1) | 5.0mm | 5.5mm | 4.75mm (E7R8)/ 5.61mm(E7/R9) |
| インナーリング径(D2) | 6.5mm | 6.5mm | 4.93mm (E7R8)/ 6.25mm(E7/R9) |
| アウターリング径(D3) | 7.5mm | 8.5mm | 5.38mm (E7R8)/ 6.92mm(E7/R9) |
| ディスク厚み (m) | 4.0mm | ------ | 1.5mm - 4.0mm |
| シュラウド直径 (s) | 15.0mm | 15.0mm | 12.0mm |
| チップの長さ (t) | 25.4mm | 25.4mm | 38.5mm |
| 全長 (l) | 196.9mm | 196.9mm | 173.7mm |
| シャフト長さ (y) | 170.7 | 170.7mm | 151.9mm |
| シャフト下部長さ (x) | 100.8mm | 100.8mm | 118.6mm |
| シャフト上部直径 (w) | 6.35mm | 6.35mm | 6.35mm |
| 適応シャフト | AFE6MB | AFE6MB | AFE6MB |
| シャフトベアリング | AC01TPA6M | AC01TPA6M | AC01TPA6M |
| 10℃～25℃ (PTFE) 10℃～80℃ (PEEK) |
10℃～80℃(PEEK) | 10℃～25℃(PTFE) | |
| 電極の種類 | PTFE/PEEK シュラウド 必要部品 E6リングアッセンブリ 捕集率 25% PTFE (Au, Pt, GC) PEEK (Au, Pt, GC) 交換ツールキット（AFE6K050) 標準インサートより選択 (5mm 直径 x 4mm 厚み) ・E5TQシリーズと同様自作インサート (5mm 直径 x 4mm 厚み) |
PEEKシュラウド チップの種類 E6/R2 RRDE, 捕集率 38% (Disk/Ring) ・炭素材料 GC/Pt, GC/AU, GC/GC ・貴金属材料 Au/Pt, Pt/Pt, Pt/Au, Au/Au ※上記以外にも様々な種類の電極をご用意しております。 |
PTFEシュラウド チップの種類 E7/R8 RRDE, 捕集率 22% (Disk/Ring) Au/Pt, Pt/Pt, Pt/Au, Au/Au E7/R9 RRDE, 捕集率 37% (Disk/Ring) GC/Pt, GC/Au, GC/GC |
アクセサリ
| 型番 | 品名 |
|---|---|
| ガラスセル | |

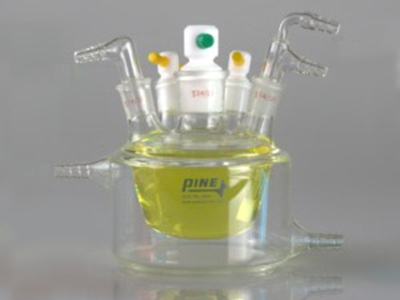

| AKCELL3 | RDE/RRDEガラスセル (150mL, 水冷ジャケット) |
| AKCELL2 | RDE/RRDEガラスセル (150mL) |
| ALK-R-CELL-1 | PTFE セル (175mL) |
| 参照電極 | |
| RREF0021 | Ag/AgCl参照電極 |
| RREF0024 | ダブルジャンクション型 Ag/AgCl参照電極 |
| AKREF0033 | Ag/Ag+参照電極 |
| 対極 | |
| AFCTR5 | 白金対極 |
| その他 | |
| AC01TPA6M | ガスパージベアリングアッセンブリ |
RREF0021
Ag/AgCl参照電極
AFCTR5白金対極
AC01TPA6M
ガスパージベアリングアッセンブリ
ALK-R-CELL-1 PTFE セル
