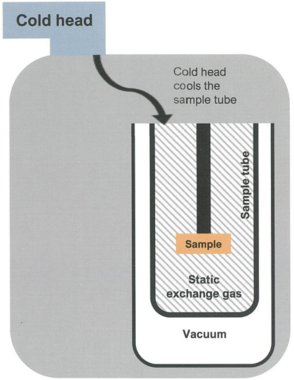

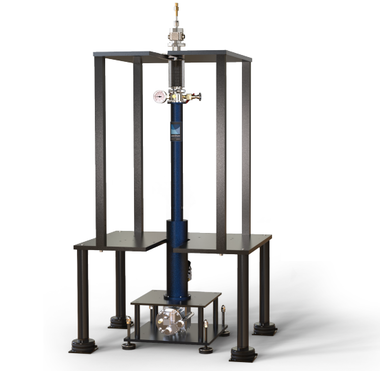

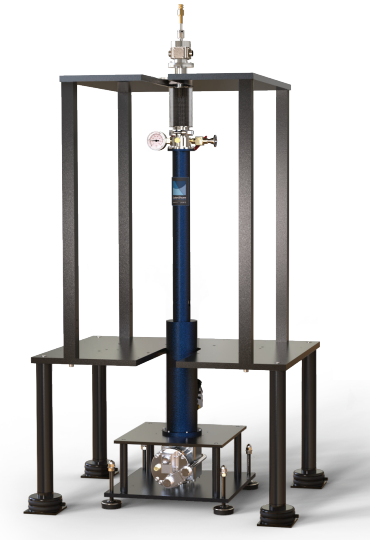

CCS-800型は、冷凍機によりHe熱交換ガスのカラムを冷却し その中にサンプルを挿入します。サンプルは冷却媒体に囲まれ 形状に関係なく均一に冷却されます。また冷却中のサンプル交換も可能です。 サンプルの支持フランジと冷凍機の間が、ベローズにより冷凍機の振動から分離されており、支持フランジは 空気圧振動絶縁され独立したスタンドで取り付けられます。この分離構造により分光分析に影響がない低振動を実現しています。
別途 液体寒剤（LHe, LN2）液だめ式 クライオスタットもあります。（SVT-400-MOSS型）

主な特長

• メスバウアー(Mössbauer) 分光分析に最適
  　振動分離構造により低振動、 線幅拡大が非常に小さい
• ＜4.2K～300K
• 液体寒剤フリー、LHe液体ヘリウム不要でランニングコストを低減
• 熱交換ガスにより冷却、熱伝導が難しいサンプル、粉体、液体の冷却も可能
  　サンプルの熱伝導率に依存しないため、どのような形状でも対応
• 冷却中にサンプル交換が可能（トップロード式）
  　室温に戻すことなくサンプル交換が可能、作業時間を短縮
• PID温度制御用 校正済み温度センサーと ヒーターを内蔵（高温用途の場合は熱電対）
• 測定に合わせて サンプルホルダー、電気配線フィードスルー、光学窓材を選択可能
• 別モデル：液体寒剤（LHe, LN2）液だめ式 クライオスタット SVT-400-MOSS型

温度コントローラ・温度センサー＆ヒーター

　クライオスタット内には、PID温度制御用の校正付温度センサー：シリコンダイオードDT670* と ヒーターが内蔵されており、Lake Shore社 温度コントローラにより 安定した温度制御を行えます。
温度センサーは 用途によりCernoxセンサー(磁場印加など)に変更も可能です。温度制御用 温度センサーとは別に、追加でサンプルホルダーに温度センサーを取付けて サンプル直近の温度を計測する事も可能です。

計測制御ソフトウェア MeasureLINK（Option）

　MeasureLINK ソフトウェアは、クライオスタットシステムの温度制御・モニタリング、Lake Shoreや サードパーティ(Keithleyなど)機器の計測制御シーケンス、計測チャート作成とデータロギング機能を備えています。プログラミングの必要はなく ドラッグ＆ドロップ 操作により 温度スイープ、計測グラフ表示、プロセスビューでクライオスタット内部の温度をリアルタイムで確認できます。

ロックインアンプ内蔵 ソースメジャーユニット M81（Option）

　M81型は、クライオスタット内の極低温環境下における材料物性･デバイス研究のための、温度-電気測定(I-V抵抗, 微分抵抗測定) に最適な高感度測定器です。DC+AC出力も可能な精密電源と、微小レベルのDC測定 及び  Lock in Amp測定機能を有し、低抵抗から高抵抗まで幅広いレンジの測定を行えます。印加-測定を最大3系統まで同期測定でき、FETなど多pinデバイスの測定も可能です。超電導、熱電、有機、量子・スピントロニクスデバイスなどの評価に活用頂けます。
　例えば M81-SSM-6型 は、1台で最大3つのソースモジュールと 3つの測定モジュールをリモート接続できます。外付けモジュール構成により、ソースおよび計測アンプをクライオスタットの近くに配置できることで サンプルへの信号配線長が最小限に抑えられ、ノイズがより低減し測定感度が向上します。

1. コールドヘッド

一部のコールドヘッドは無負荷時の基本温度は同じですが、冷却能力が異なるため異なる熱負荷に対応できます。詳細についてはお問合せ下さい。

• 204　：ベアヘッド冷却能力　7W @ 20K
• 204N　：ベアヘッド冷却能力　3W @ 10K
• 205　：ベアヘッド冷却能力　0.7W @ 4.2K
• 408　：ベアヘッド冷却能力　1W @ 4.2K

1. サンプルホルダー　　　　詳細はこちら☞

計測用途に合わせて、クライオスタット内にサンプルを取付けるための サンプルホルダーを用意しています。サンプル直近の温度モニターのために、制御用温度センサーとは別に サンプルホルダーに温度センサーを取付けて温度を計測することも可能です。
サンプルホルダーの種類については サンプルホルダーオプション を参照ください。

• SH-RESISTIVITY-1.25-STD ：電気計測・抵抗測定
• SH-OPTICAL-1.25-STD ：光学計測
• SH-BLANK-1.25-STD ：ブランク
• その他 ：プローバ―pin、DIPソケット、LCC、　など

3. 光学窓材　　　　詳細はこちら☞

必要な波長に応じて光学窓材を選択できます。詳細については 光学窓材オプション を参照ください。

　・Fused silica、Sapphire、Zinc selenide、Zinc sulfide、Diamond、Polypropylene、
　　Crystalline quartz、Kapton、Mylar、　アルミブランクプレート(光学窓不要の場合, option)　など

1. 校正付温度センサー・PID温度コントローラ

クライオスタットには、PID温度制御用の 校正付温度センサーが標準装備(2個)されています。
温度制御用 温度センサーとは別に、追加でサンプルホルダーに温度センサーを取付けて サンプル直近の温度を計測する事も可能です。
また、他のセンサーも利用可能です。

• CX-1050-CU-HT-1.4M　：磁場の影響を受けにくいCernoxセンサー（校正済み）

クライオスタットには、温度コントローラ１台が標準装備されています。

• 335型　：2ch入力温度コントローラ
• 336型　：4ch入力温度コントローラ
• 335-3060型　：4ch入力温度コントローラ（3060型熱電対オプションカード付）
• 336-3060型　：2ch入力温度コントローラ（3060型熱電対オプションカード付）

2. 計測・制御

スクリプト開発ライセンス付きのMeasureLINK-MCSソフトウェア。クライオスタット温度モニタリング、Lake Shore の計測器や サードパーティ機器の計測制御が可能です。購入したバージョンの生涯アクティベーションと、Lake Shore社製機器ドライバ、チャートレコーダー機能、およびドラッグ＆ドロップ測定シーケンスを備えています。一部アプリケーションパックは別売りとなります。

温度-電気測定(I-V抵抗, 微分抵抗測定) に最適な高感度測定器です。AC+DC出力も可能な精密電源と、微小レベルのDC測定 及び ロックインAC測定機能を有し、低抵抗から高抵抗まで幅広いレンジの測定を行えます。詳細はこちら M81型 を参照ください。

• M81-SSM-X　：X＝2, 4, 6チャンネルを備えたM81型SMU
  　　　　　　　※組み合わせるソースモジュール、測定モジュールは以下をご参照ください。
• VM-10　：AC/DC電圧測定モジュール＋ロックインアンプ
• BCS-10　：AC/DC平衡電流ソースモジュール
• CM-10　：AC/DC電流測定モジュール＋ロックインアンプ
• VS-10　：AC/DC電圧ソースモジュール

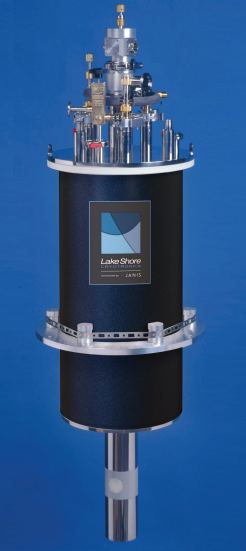

SVT-400-MOSS型は、液体寒剤 液溜型のクライオスタットです。液体ヘリウムでも液体窒素でも消費量がとても少なく 効率良く使用でき、長時間の実験にも安定してお使い頂けます。温度範囲：＜2K～325K、サンプルは寒剤蒸気によって冷却し 冷却中でもサンプルの交換が可能です。
