中性子散乱/回折用　クローズドサイクル冷凍機クライオスタット　CCS/SHI

特長計測・制御仕様サンプルホルダー・電気配線・光学窓材

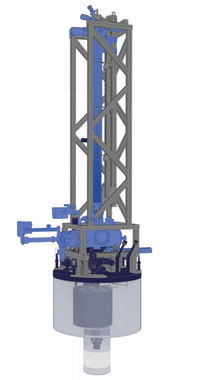

SHI-950-LT型クライオスタット
自動サンプルチェンジャー（最大20サンプル缶）
CCS-900/SHI-950-LT型サンプル冷却イメージ（熱交換ガス冷却）

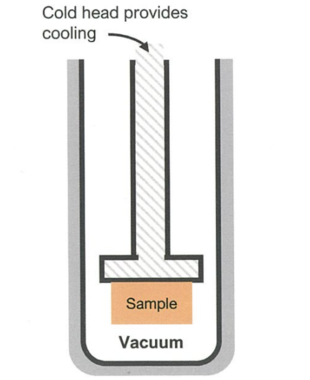

CCS-100/400型サンプル冷却イメージ（真空・熱伝導冷却）

アルミニウム/バナジウム　サンプルゾーン対応

CCSシリーズ、SHIシリーズクローズドサイクル冷凍機クライオスタットは、実績のある設計に基づいて中性子散乱/回折実験に最適化された構成にカスタマイズ可能です。
サンプル冷却は熱交換ガス冷却 or 真空・熱伝導冷却を、サンプルロッドはトップロード or ボトムロードを選択できます。サンプルゾーン部は、計測への影響を考慮しアルミニウムやバナジウム製を採用できます。また、サンプルをサンプルチューブ壁からできるだけ離して配置する設計です。コールドテイルは、インジウムシールで実験に合わせてテイルセットを取外し交換可能です。既存の設備に適合できるよう、テール長、サンプル缶に合わせたインターフェイスなどカスタマイズ設計に対応します。（要相談）
別途、液体ヘリウム液だめ式クライオスタット（SVT-400型）もあります。

(株)東陽テクニカ　脱炭素・エネルギー計測部
03-3245-1103
e-mail：keisoku[at]toyo.co.jp

特長

中性子散乱/回折実験用クライオスタット主な特長

トップローディング / ボトムローディング
　・熱交換ガス冷却 (熱伝導が難しいサンプル、粉体にも対応)
　・真空・熱伝導冷却
温度範囲：300mK～800K
　600K超連続運転対応　熱交換ガス冷却冷凍機システム
アルミニウム、バナジウム製、サンプルゾーン
全自動サンプルチェンジャー
　カートリッジは最大20サンプル缶まで取付け可能
バルーンスタイルサンプルチューブ～100mm
　薄壁で、サンプルをサンプルチューブ壁からできるだけ離して配置
インジウムシールコールドテイル
　実験に合わせてテイルセットを取外し交換可能
既存の設備に適合させるためのカスタマイズ設計
　・長いテール設計
　・ユーザーサンプル缶に合わせたサンプルインターフェイス
　・ゴニオメーター取付けのための自立型設計と取付プレート

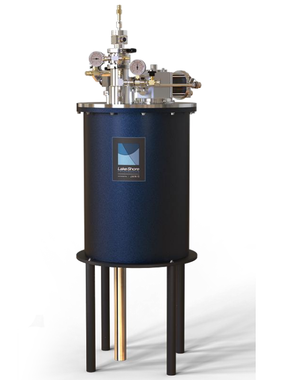

別モデル：液体寒剤（LHe, LN2）液だめ式クライオスタット SVT-400型

CCS、SHIシリーズ冷凍機クライオスタット

モデル	サンプル冷却	最低温度	最高温度
CCS-100型	真空・熱伝導冷却	<4K /7K /9K / 11K	325K
CCS-400型		<4K /5K /8K / 10K /12K	500K
CCS-400H型		<5K /10K /12K	800K
CCS-900型	熱交換ガス冷却	4.2K /10K 2k(option)	800K
SHI-950-LT型	熱交換ガス冷却	<1.5K 300mK(He-3 option)	800K
SVT-400型	LHe、LN2液だめ式蒸気冷却	<2K	325K

計測・制御

PID温度コントローラ・校正付温度センサー＆ヒーター

　クライオスタット内には、PID温度制御用の校正付温度センサー：シリコンダイオードDT670* とヒーターが内蔵されており、Lake Shore社 335型温度コントローラにより安定した温度制御を行えます。（*高温モデルは熱電対）
温度センサーは用途によりCernoxセンサー(磁場印加など)に変更も可能です。
温度制御用温度センサーとは別に、追加でサンプルホルダーに温度センサーを取付けてサンプル直近の温度を計測する事も可能です。

計測制御ソフトウェア MeasureLINK（Option）

　MeasureLINK ソフトウェアは、クライオスタットシステムの温度制御・モニタリング、Lake Shoreやサードパーティ(Keithleyなど)機器の計測制御シーケンス、計測チャート作成とデータロギング機能を備えています。プログラミングの必要はなくドラッグ＆ドロップ操作により温度スイープ、ガウスメータを用いた磁場モニタリング、計測グラフ表示、プロセスビューでクライオスタット内部の温度をリアルタイムで確認できます。

ロックインアンプ内蔵ソースメジャーユニット M81（Option）

　M81型は、クライオスタット内の極低温環境下における材料物性･デバイス研究のための、温度-電気測定(I-V抵抗, 微分抵抗測定) に最適な高感度測定器です。DC+AC出力も可能な精密電源と、微小レベルのDC測定及び Lock in Amp測定機能を有し、低抵抗から高抵抗まで幅広いレンジの測定を行えます。印加-測定を最大3系統まで同期測定でき、FETなど多pinデバイスの測定も可能です。超電導、熱電、有機、量子・スピントロニクスデバイスなどの評価に活用頂けます。
　例えば M81-SSM-6型は、1台で最大3つのソースモジュールと 3つの測定モジュールをリモート接続できます。外付けモジュール構成により、ソースおよび計測アンプをクライオスタットの近くに配置できることでサンプルへの信号配線長が最小限に抑えられ、ノイズがより低減し測定感度が向上します。

仕様

	CCS-100型	CCS-400型	CCS-400H型	CCS-900T型	SHI-950T-LT型
サンプル冷却	真空・熱伝導冷却			熱交換ガス冷却
コールドヘッド位置	Any			Top
最低温度	<4K /7K /9K / 11K	<4K /5K /8K / 10K /12K	<5K /10K /12K	<4K 2K(option)	<1.5K 0.3K(He-3 option)
最高温度	～325K	～500K	～800K	～800K	～800K
温度安定性	±50mK typ.（温度コントローラ使用）			±50mK typ.（温度コントローラ使用）
初期冷却時間	1～2時間	1.5～3時間	2～2.5時間	3～4時間	8～9時間
本体高さ	56～84cm	61～89cm	66～94cm	114～168cm	142～168cm
本体重量	16～29kg	16～30kg	16～30kg	45～50kg	約113.4kg
メンテナンス間隔	13,000時間

サンプルホルダー・電気配線・光学窓材

1. サンプルホルダー　　　　詳細はこちら☞

計測用途に合わせて、クライオスタット内にサンプルを取付けるためのサンプルホルダーを用意しています。サンプル直近の温度モニターのために、制御用温度センサーとは別にサンプルホルダーに温度センサーを取付けて温度を計測することも可能です。
サンプルホルダーの種類についてはサンプルホルダーオプションを参照ください。

SH-RESISTIVITY-STD ：電気計測・抵抗測定
SH-OPTICAL-STD ：光学計測
SH-OPTICAL-800 ：光学計測、高温800K対応
SH-BLANK-STD ：ブランク
SH-BLANK-800：ブランク、高温800K対応
その他 ：プローバ―pin、DIPソケット、LCC、キュベット　など

2. 電気配線フィードスルー　　　　詳細はこちら☞

ユーザーの測定セットアップニーズに合わせて、配線したフィードスルーの提供も可能です。
詳細については電気配線フィードスルーオプションを参照ください。

　・多pin：10pin、19pin、26pin、32pin
　・同軸：BNC、Triaxial、SMA
　・ブレイクアウトBOX　など

　　　　

3. 光学窓材　　　　詳細はこちら☞

必要な波長に応じて光学窓材を選択できます。詳細については光学窓材オプションを参照ください。

　・Fused silica、Sapphire、Zinc selenide、Zinc sulfide、Diamond、Polypropylene、
　　Crystalline quartz、Kapton、Mylar、　アルミブランクプレート(光学窓不要の場合, option)　など
