LHe 液体ヘリウム液溜(バス)式クライオスタット(蒸気冷却)　SVT-100/400

特長計測・制御仕様サンプルホルダー・電気配線・光学窓材

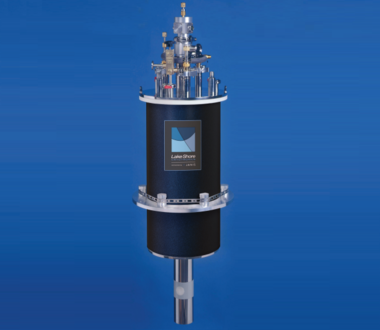

SVT-100型

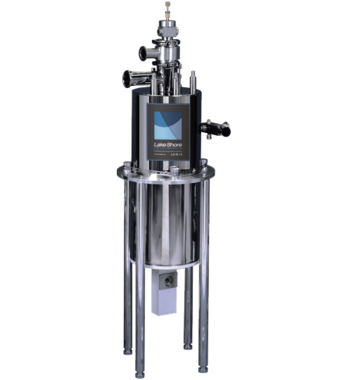

SVT-400-MOSS型メスバウアー(Mössbauer)分光分析用

長時間冷却可能な寒剤液溜式（バス式）

SVTシリーズは、液体寒剤液だめ(バス)式クライオスタットです。寒剤リザーバーをLN2リザーバーで覆う二重構造により、液体ヘリウム、液体窒素いずれも消費量がとても少なく効率良く長時間の実験にも安定して使用できます。温度範囲：2K typ.～325K、サンプルは寒剤蒸気によって冷却し熱伝導が難しサンプルや粉体、液体溶液の冷却も可能です。また室温に戻さずにサンプル交換が可能です（トップロード式）。
SVT-400-MOSS型はメスバウアー(Mössbauer)分光分析用モデルです。

(株)東陽テクニカ　脱炭素・エネルギー計測部
03-3245-1103
Mail：keisoku[at]toyo.co.jp

特長

主な特長

温度範囲：2K typ.～325K
寒剤液溜型、消費量が少なく長時間の実験も可能　LHe保持時間：36時間（SVT-400型）
寒剤蒸気により冷却、熱伝導が難しいサンプル、粉体、液体の冷却も可能
冷却中にサンプル交換が可能（トップロード式）
　　室温に戻すことなくサンプル交換が可能、作業時間を短縮
PID温度制御用校正済み温度センサーとヒーターを内蔵
測定に合わせてサンプルホルダ、電気配線フィードスルー及び光学窓材を選択可能、user自作サンプルホルダの取付も可
液体窒素でも使用可能
SVT-400-MOSS型：メスバウアー(Mössbauer)分光分析用
　■メスバウアー分光分析用　冷凍機熱交換ガスクライオスタット：CCS-800型

計測・制御

PID温度コントローラ・校正付温度センサー＆ヒーター

　クライオスタット内には、PID温度制御用の校正付温度センサー：シリコンダイオードDT670* とヒーターが内蔵されており、Lake Shore社 335型温度コントローラにより安定した温度制御を行えます。
温度センサーは用途によりCernoxセンサー(磁場印加など)に変更も可能です。
温度制御用温度センサーとは別に、追加でサンプルホルダーに温度センサーを取付けてサンプル直近の温度を計測する事も可能です。

計測制御ソフトウェア MeasureLINK（Option）

　MeasureLINK ソフトウェアは、チャート作成とロギング、クライオスタットのシステムモニタリング、Lake Shore の計測器やサードパーティ機器の制御などの機能を備えています。プログラミングの必要はなくドラッグ＆ドロップ操作により温度スイープの作成、測定値へのアクセス、プロセスビューでクライオスタット内部の温度をリアルタイムで確認できます。

ロックインアンプ内蔵ソースメジャーユニット M81（Option）

　M81型は、クライオスタット内の極低温環境下における材料物性･デバイス研究のための、温度-電気測定(I-V抵抗, 微分抵抗測定) に最適な高感度測定器です。DC+AC出力も可能な精密電源と、微小レベルのDC測定及び Lock in Amp測定機能を有し、低抵抗から高抵抗まで幅広いレンジの測定を行えます。印加-測定を最大3系統まで同期測定でき、FETなど多pinデバイスの測定も可能です。超電導、熱電、有機、量子・スピントロニクスデバイスなどの評価に活用頂けます。
　例えば M81-SSM-6型は、1台で最大3つのリモート接続可能なソースモジュールと 3つの測定モジュールをサポートします。外付けモジュール構成により、ソースおよび計測アンプを測定対象サンプルの可能な限り近くに配置することができます。これによりサンプルへの信号配線が最小限に抑えられ、ノイズがより低減し測定感度が向上します。

仕様

	SVT-100型	SVT-400型	SVT-400-MOSS型
温度範囲	2K typ.～325K
温度安定性	±50mK typ.(温度コントローラ使用時)
LHe保持時間	～12時間	約36時間
LN2保持時間	～12時間	約36時間
LHe容量	6 L
LN2容量	5 L
寸法・重量
高さ	1143mm
サンプルチューブ	～63.5mm（2.5in）	31.8mm（1.25 in）
窓ブロック部	114mm（4.5in）角	102mm（4in）角	47.8mm(1.88in)
重さ	約38.6kg
出荷重量	crate：約120kg、box：約11.3kg
出荷寸法	crate：約102 x 102 x 147cm、box：76 x 51 x 51cm

サンプルホルダー・電気配線・光学窓材

1. サンプルホルダー　　　　詳細はこちら☞

計測用途に合わせて、クライオスタット内にサンプルを取付けるためのサンプルホルダーを用意しています。サンプル直近の温度モニターのために、制御用温度センサーとは別にサンプルホルダーに温度センサーを取付けて温度を計測することも可能です。
サンプルホルダーの種類についてはサンプルホルダーオプションを参照ください。user自作治具を取付ける事も可能です。

SH-RESISTIVITY-STD ：電気計測・抵抗測定
SH-OPTICAL-STD ：光学計測
SH-BLANK-STD ：ブランク
その他 ：プローバ―pin、DIPソケット、LCC、キュベットなど

2. 電気配線フィードスルー　　　　詳細はこちら☞

ユーザーの測定セットアップニーズに合わせて、配線したフィードスルーの提供も可能です。
詳細については電気配線フィードスルーオプションを参照ください。

　・多pin：10pin、19pin、26pin、32pin
　・同軸：BNC、Triaxial、SMA
　・ブレイクアウトBOX　など

　　　　

3. 光学窓材　　　　詳細はこちら☞

必要な波長に応じて光学窓材を選択できます。詳細については光学窓材オプションを参照ください。

　・Fused silica、Sapphire、Zinc selenide、Zinc sulfide、Diamond、Polypropylene、
　　Crystalline quartz、Kapton、Mylar、　アルミブランクプレート(光学窓不要の場合, option)　　など
