LN2 液体窒素クライオスタット(LN2蒸気冷却)　VNF-100/100-TH

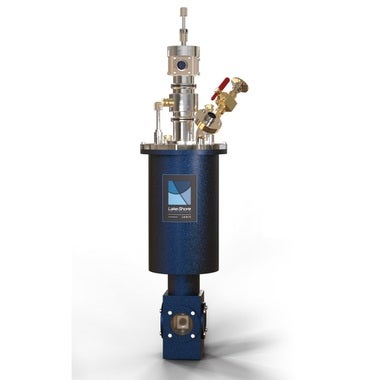

  • LN2 液体窒素クライオスタット(LN2蒸気冷却)　VNF-100/100-TH VNF-100型 クライオスタット VNF-100型 クライオスタット

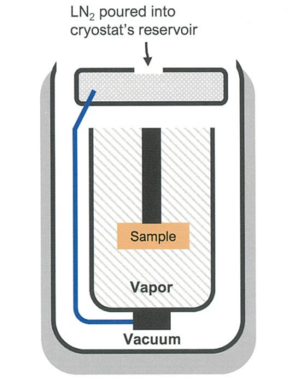

  • LN2 液体窒素クライオスタット(LN2蒸気冷却)　VNF-100/100-TH サンプル冷却イメージ（寒剤蒸気冷却） サンプル冷却イメージ（寒剤蒸気冷却）
  • LN2 液体窒素クライオスタット(LN2蒸気冷却)　VNF-100/100-TH サンプルホルダ（抵抗測定、光学測定、ブランク） サンプルホルダ（抵抗測定、光学測定、ブランク）

サンプル交換可能な トップロード式

VNF-100型は LN2蒸気冷却式のクライオスタットです。温度範囲：65K typ.から325K、又は～500K、サンプルはLN2蒸気により冷却するため熱伝導が難しい形状のサンプルや、粉体、液体溶液の冷却も可能にします（トップロード式）。またサンプルプローブはトップローディング式で冷却中でもサンプル交換を迅速に行えます。電気測定、光学測定等の用途に応じて、サンプルホルダ、配線フィードスルー、光学窓材を選択できます。
 　■真空･熱伝導冷却式 LN2クライオスタット： 詳細こちら☞


(株)東陽テクニカ　脱炭素・エネルギー計測部
phone03-3245-1103
e-mail：keisoku[at]toyo.co.jp

特長

VNF-100型は、LN2液体窒素を寒剤としたLN2蒸気冷却式のクライオスタットです。熱伝導による冷却が難しい形状のサンプルや、粉体、液体の冷却も可能にします。サンプルプローブはトップローディング式で冷却中でもサンプル交換を迅速に行えます。65K typ.から325K、又は ～500K にわたり温度制御を行え、77K以下の場合は真空ポンプとオプションのポンピングマニホールドを用います。Lake shore温度コントローラ(335型等)によりPID制御を行うことで±50mKの温度安定性を得ることができます。

主な特長

  • 温度範囲：65K typ.～300K、又は ～500K
    　77K以下は真空ポンプとポンピングマニホールド(option)を使用
  • 熱交換ガスにより冷却、熱伝導が難しいサンプル、粉体、液体の冷却も可能
  • 冷却中にサンプル交換が可能（トップロード式）
    　室温に戻すことなくサンプル交換が可能、作業時間を短縮
  • 4方向光学窓付、反射/透過測定に対応
  • 優れた熱特性、迅速な冷却　約30分 to 65K
  • PID温度制御用 校正済み温度センサーと ヒーターを内蔵
  • 測定に合わせて サンプルホルダ、電気配線フィードスルー 及び 光学窓材を選択可能、user自作サンプルホルダの取付も可
モデル 光学窓 最低温度 最高温度
VNF-100型 〇 77K typ.
option：65K typ.		 325K LN2蒸気冷却
VNF-100-TH型 - 500K LN2蒸気冷却
VPF-100型 〇 77K typ.
option：65K typ.		 500K 真空・熱伝導冷却
VPF-100-H型 〇 800K 真空・熱伝導冷却

計測・制御

PID温度コントローラ・校正付温度センサー＆ヒーター

　クライオスタット内には、PID温度制御用の校正付温度センサー と ヒーターが内蔵されており、Lake Shore社 温度コントローラにより 安定した温度制御を行えます。
温度制御用 温度センサーとは別に、追加でサンプルホルダーに温度センサーを取付けて サンプル直近の温度を計測する事も可能です。

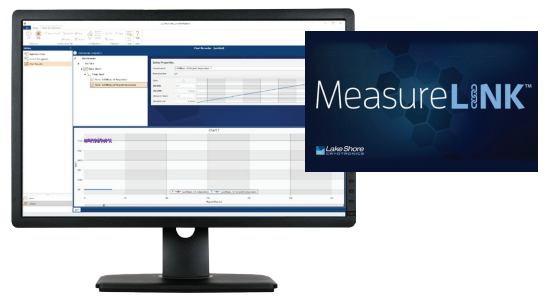

計測制御ソフトウェア MeasureLINK（Option）

　MeasureLINK ソフトウェアは、クライオスタットシステムの温度制御・モニタリング、Lake Shoreや サードパーティ(Keithleyなど)機器の計測制御シーケンス、計測チャート作成とデータロギング機能を備えています。プログラミングの必要はなく ドラッグ＆ドロップ 操作により 温度スイープ、計測グラフ表示、プロセスビューでクライオスタット内部の温度をリアルタイムで確認できます。

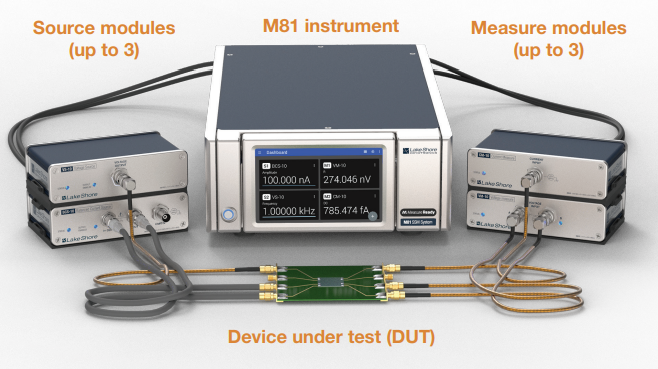

ロックインアンプ内蔵 ソースメジャーユニット M81（Option）

　M81型は、クライオスタット内の極低温環境下における材料物性･デバイス研究のための、温度-電気測定(I-V抵抗, 微分抵抗測定) に最適な高感度測定器です。DC+AC出力も可能な精密電源と、微小レベルのDC測定 及び  Lock in Amp測定機能を有し、低抵抗から高抵抗まで幅広いレンジの測定を行えます。印加-測定を最大3系統まで同期測定でき、FETなど多pinデバイスの測定も可能です。超電導、熱電、有機、量子・スピントロニクスデバイスなどの評価に活用頂けます。
　例えば M81-SSM-6型 は、1台で最大3つのソースモジュールと 3つの測定モジュールをリモート接続できます。外付けモジュール構成により、ソースおよび計測アンプをクライオスタットの近くに配置できることで サンプルへの信号配線長が最小限に抑えられ、ノイズがより低減し測定感度が向上します。

VNF-100型 / VNF-100-TH型　仕様

仕様

VNF-100型 VNF-100-TH型
初期クールダウン時間（室温→65K typ.） 約30分 約30分
温度範囲 65K typ.～325K 65K typ.～500K
温度安定性（コントローラ付き） ±50 mK ±50 mK
LN2容量（公称値） 1.2L 1.2L
動作時間（典型値） 6～8時間 6～8時間
サンプル交換時間（典型値） 10分 10分

寸法

VNF-100型 VNF-100-TH型
高さ 583mm（23インチ） 812.8mm（32インチ）
サンプル部内径 30mm（1.18インチ） 22.35mm（0.88インチ）
サンプルマウント部直径 25.4mm（1インチ） 16mm（0.62インチ）
重量 11.5kg 11.5kg
出荷時寸法 762 x 508 x 431 mm 762 x 508 x 431 mm

サンプルホルダー・電気配線・光学窓材

1. サンプルホルダー　　　　詳細はこちら☞

計測用途に合わせて、クライオスタット内にサンプルを取付けるための サンプルホルダーを用意しています。サンプル直近の温度モニターのために、制御用温度センサーとは別に サンプルホルダーに温度センサーを取付けて温度を計測することも可能です。
サンプルホルダーの種類については サンプルホルダーオプション を参照ください。user自作治具を取付ける事も可能です。
（サンプルマウント： VNF-100型：φ1.0 inch / VNF-100-TH型：φ0.62 inch）


  • SH-RESISTIVITY-STD ：電気計測・抵抗測定
  • SH-OPTICAL-STD ：光学計測
  • SH-OPTICAL-800 ：光学計測、高温800K対応
  • SH-BLANK-STD ：ブランク
  • SH-BLANK-800：ブランク、高温800K対応
  • その他 ：DIPソケット、LCC、キュベット、　など

　　　　　　　



2. 電気配線フィードスルー　　　　詳細はこちら☞

ユーザーの測定セットアップニーズに合わせて、配線したフィードスルーの提供も可能です。
詳細については 電気配線フィードスルーオプション を参照ください。

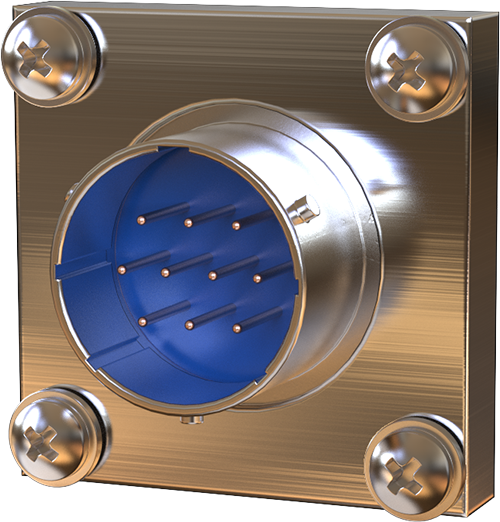

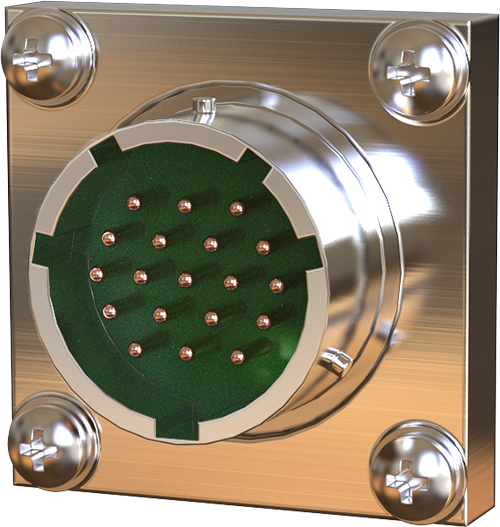

　・多pin：10pin、19pin、26pin、32pin

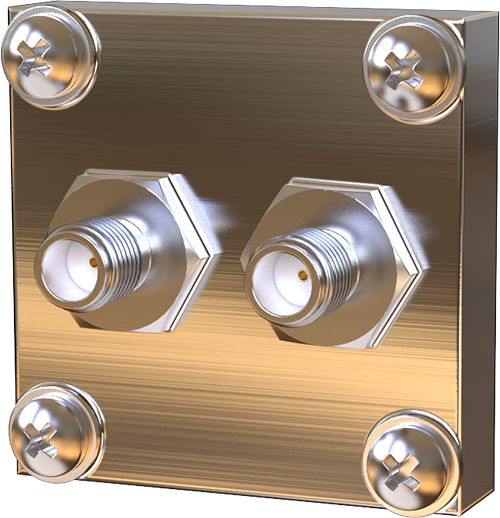

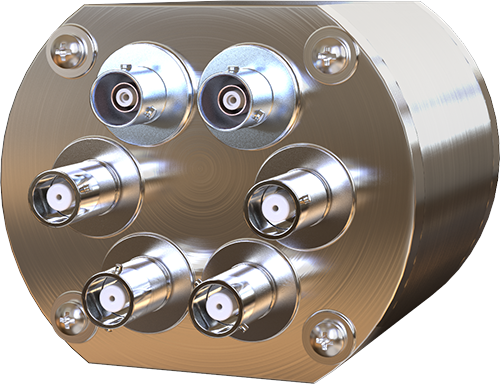

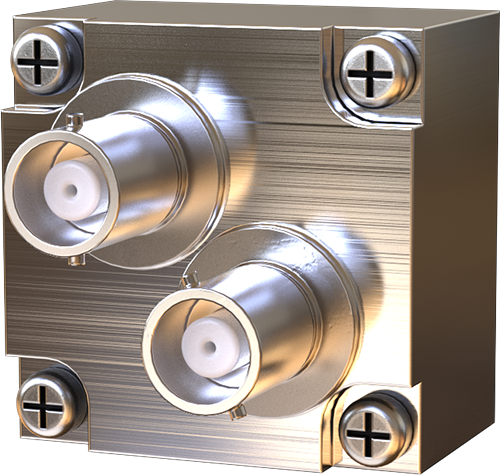

　・同軸：BNC、Triaxial、SMA
　・ブレイクアウトBOX　など

　　　　

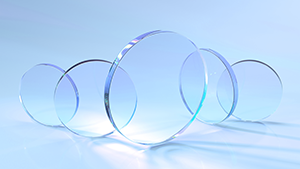

3. 光学窓材　　　　詳細はこちら☞

必要な波長に応じて光学窓材を選択できます。詳細については 光学窓材オプション を参照ください。

　・Fused silica、Sapphire、Zinc selenide、Zinc sulfide、Diamond、Polypropylene、
　　Crystalline quartz、Kapton、Mylar、　アルミブランクプレート(光学窓不要の場合, option)　など

その他のオプション

1. 校正付温度センサー・PID温度コントローラ

■校正付 温度センサー

PID温度制御用に VNF-100型には シリコンダイオードDT670 温度センサーが2つ、VNF-100-TH型には Cernox 温度センサーが１つ標準装備されています。温度制御用 温度センサーとは別に、追加でサンプルホルダーに温度センサーを取付けて サンプル直近の温度を計測する事も可能です。


■PID温度コントローラ

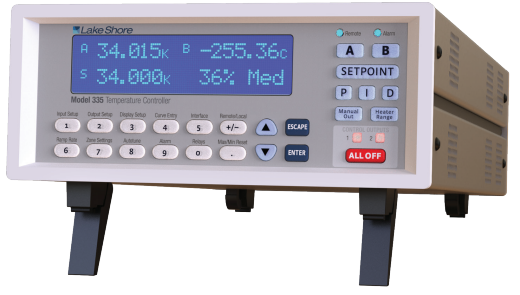

  • 335型　：2ch入力温度コントローラ
  • 336型　：4ch入力温度コントローラ
  • 335-3060型　：4ch入力温度コントローラ（3060型熱電対オプションカード付）
  • 336-3060型　：2ch入力温度コントローラ（3060型熱電対オプションカード付）


2. 計測・制御

■計測制御ソフトウエア MeasureLINK-MCS

スクリプト開発ライセンス付きのMeasureLINK-MCSソフトウェア。クライオスタットシステムモニタリング、Lake Shore の計測器や サードパーティ機器の計測制御が可能です。購入したバージョンの生涯アクティベーションと、Lake Shore社製機器ドライバ、チャートレコーダー機能、およびドラッグ＆ドロップ測定シーケンスを備えています。一部アプリケーションパックは別売りとなります。

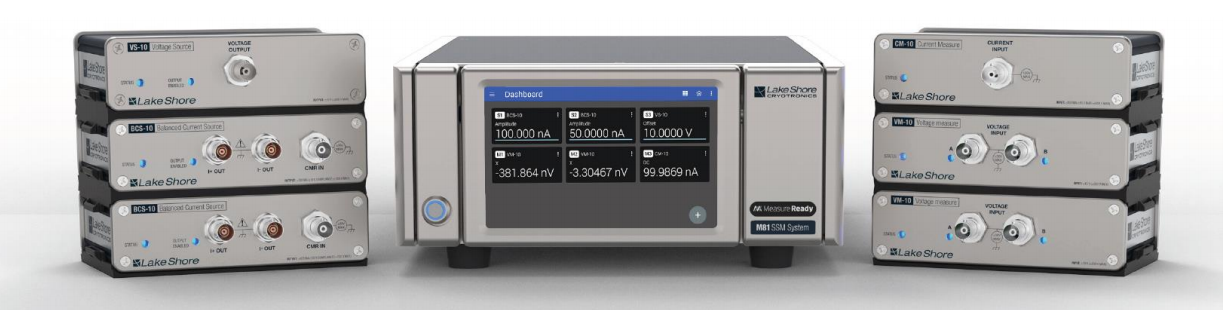

■ロックインアンプ内蔵 ソースメジャーユニット M81型

温度-電気測定(I-V抵抗, 微分抵抗測定) に最適な高感度測定器です。AC+DC出力も可能な精密電源と、微小レベルのDC測定 及び ロックインAC測定機能を有し、低抵抗から高抵抗まで幅広いレンジの測定を行えます。詳細はこちら M81型 を参照ください。

  • M81-SSM-X　：X＝2, 4, 6チャンネルを備えたM81型SMU
    　　　　　　　※組み合わせるソースモジュール、測定モジュールは以下をご参照ください。
  • VM-10　：AC/DC電圧測定モジュール＋ロックインアンプ
  • BCS-10　：AC/DC平衡電流ソースモジュール
  • CM-10　：AC/DC電流測定モジュール＋ロックインアンプ
  • VS-10　：AC/DC電圧ソースモジュール


3. その他のオプション

■ポンピングマニホールド
  • 77K以下の温度制御用
■マウンティング フランジ
  • BASE-VNF-2　：市販の分光蛍光計と互換性のある黒色陽極酸化アルミニウム フランジ

その他の構成

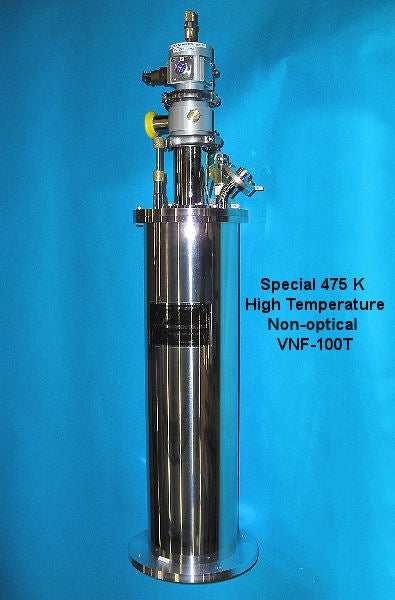

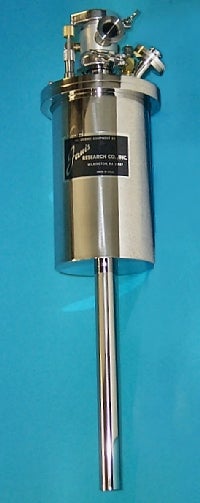

VNF-100T 特別な475K高温非光学VNF-100T
VNF-100T 特別な475K高温非光学VNF-100T

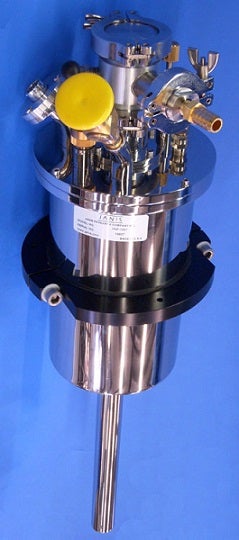

ボディの周りに黒色アルマイトの

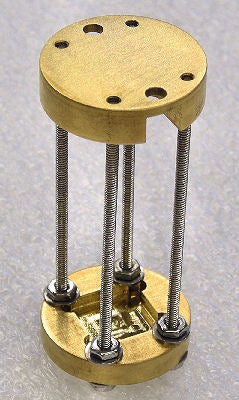

取り付けフランジを備えたVNF-100T		 光学VNF-100キュベットサンプルホルダー
この写真は、光学VNF-100に取り付けるためのキュベットサンプルホルダーを示しています。
Starnaモデル1-G-10、1.7-G-10、1-SOG-10、1-Q-10、1-I-10など、幅12.5mm×深さ12.5mmのすべてのキュベットと互換性があります。
VNF-100T 光学VNF-100
