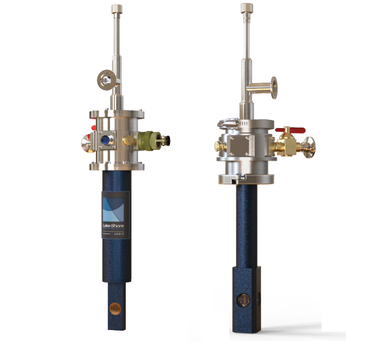

  • 細型コンパクト　LHe液体ヘリウムフロー クライオスタット　ST-300/300-C ST-300-C型 / ST-300型 細型コンパクトクライオスタット ST-300-C型 / ST-300型 細型コンパクトクライオスタット
  • 細型コンパクト　LHe液体ヘリウムフロー クライオスタット　ST-300/300-C ST-300-C型　薄型 クライオスタット ST-300-C型　薄型 クライオスタット

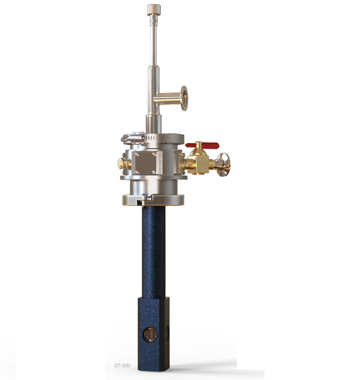

  • 細型コンパクト　LHe液体ヘリウムフロー クライオスタット　ST-300/300-C ST-300型　細型 クライオスタット ST-300型　細型 クライオスタット

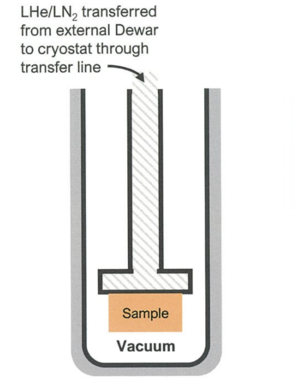

  • 細型コンパクト　LHe液体ヘリウムフロー クライオスタット　ST-300/300-C サンプル冷却イメージ（真空・熱伝導冷却） サンプル冷却イメージ（真空・熱伝導冷却）

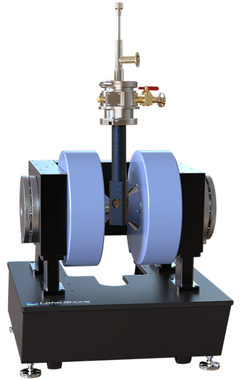

  • 細型コンパクト　LHe液体ヘリウムフロー クライオスタット　ST-300/300-C ST-300型 細型クライオスタット＋電磁石 ST-300型 細型クライオスタット＋電磁石

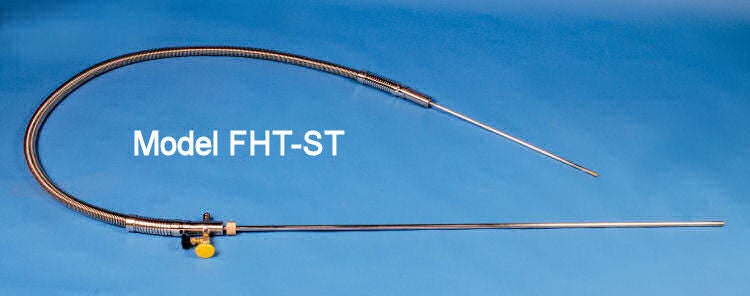

  • 細型コンパクト　LHe液体ヘリウムフロー クライオスタット　ST-300/300-C トランスファーライン付属　FHT-ST-38-56 トランスファーライン付属　FHT-ST-38-56

狭いギャップ間隔用の 細型コンパクト

ST-300型は 小型コンパクトサイズの LHe液体ヘリウムフロー式クライオスタットです。コンパクトな真空シュラウドにより、電磁石の狭いギャップ間や光学機器など限られた空間で使用できるよう最適化されています。温度範囲：2K typ.から420Kで、サンプル雰囲気は真空でコールドヘッド-サンプルホルダを通じて熱伝導でサンプルを冷却します。電気測定、光学測定等の用途に応じて、サンプルホルダ、配線フィードスルー、光学窓材を選択できます。ヘリウム液化･再循環冷却器 RGC4と併用してLHeフリーで運用することも可能です。


(株)東陽テクニカ　脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp

特長

主な特長

  • 細型コンパクト、最小幅：44.5mm(ST-300型)／15.9mmm(ST-300-C型)
    　電磁石ギャップ や 光学分析など、限られたスペースでも対応
  • 2K typ.～420K
  • サンプル雰囲気は真空、熱伝導により冷却
  • 優れた熱特性、迅速な冷却：約15分 to 5K
  • 寒剤はポンプを用いずデュアの陽圧により移送、ポンプの排気による振動無し
  • PID温度制御用 校正済み温度センサーと ヒーターを内蔵
  • 測定に合わせて サンプルホルダ、電気配線フィードスルー 及び 光学窓を選択可能蔵
    user自作サンプルホルダの取付も可
  • 液体窒素でも使用可能
モデル 光学窓* 最低温度 最高温度 window block部
ST-300型 4方向 4.2K typ.
減圧：2K typ.		 420K 外寸44.5mm角
サンプルマウントΦ22.4mm
ST-300-C型 2方向 外寸15.9 x 31.8mm
サンプル厚＜1mm**
*：エポキシシール窓　　**：標準サンプルホルダの場合

液体ヘリウム無しで使用可能に：ヘリウム液化･再循環冷却器 RGC4（option）

ST-300型は、ヘリウム液化･再循環冷却器 RGC4と併用することで、液体ヘリウム無しで使用することが可能になります。入手が難しい液体ヘリウムを用意する必要は全く無く、デュアからの寒剤移送の手作業も必要はありません。また、冷凍機クライオスタットと比べて 振動ノイズの影響を抑えることが出来ます。

計測・制御

PID温度コントローラ・校正付温度センサー＆ヒーター

　クライオスタット内には、PID温度制御用の校正付温度センサー：シリコンダイオードDT670 と ヒーターが内蔵されており、Lake Shore社 335型 温度コントローラにより 安定した温度制御を行えます。
温度センサーは 用途によりCernoxセンサー(磁場印加など)に変更も可能です。
温度制御用 温度センサーとは別に、追加でサンプルホルダーに温度センサーを取付けて サンプル直近の温度を計測する事も可能です。

温度･磁場 統合　I-V 計測制御ソフトウェア MeasureLINK（Option）

　MeasureLINK ソフトウェアは、クライオスタットシステムの温度制御・モニタリング、Lake Shoreや サードパーティ(Keithleyなど)機器の計測制御シーケンス、計測チャート作成とデータロギング機能を備えています。プログラミングの必要はなく ドラッグ＆ドロップ 操作により 温度スイープ、ガウスメータを用いた磁場スイープ、計測グラフ表示、プロセスビューでクライオスタット内部の温度をリアルタイムで確認できます。

　温度･磁場 統合　I-V 計測制御ソフトウエア ☞

ロックインアンプ内蔵 ソースメジャーユニット M81（Option）

　M81型は、クライオスタット内の極低温環境下における材料物性･デバイス研究のための、温度-電気測定(I-V抵抗, 微分抵抗測定) に最適な高感度測定器です。DC+AC出力も可能な精密電源と、微小レベルのDC測定 及び  Lock in Amp測定機能を有し、低抵抗から高抵抗まで幅広いレンジの測定を行えます。印加-測定を最大3系統まで同期測定でき、FETなど多pinデバイスの測定も可能です。超電導、熱電、有機、量子・スピントロニクスデバイスなどの評価に活用頂けます。
　例えば M81-SSM-6型 は、1台で最大3つのソースモジュールと 3つの測定モジュールをリモート接続できます。外付けモジュール構成により、ソースおよび計測アンプをクライオスタットの近くに配置できることで サンプルへの信号配線長が最小限に抑えられ、ノイズがより低減し測定感度が向上します。

ST-300型 / ST-300-C型　仕様

モデル ST-300型
（44.5mm角）		 ST-300-C型
（薄型：15.9mm）
温度範囲(1) 2K typ. to 420K
温度センサ Lake Shore社 校正付シリコンダイオード DT670(2)
温度安定性 50mK typ.(3)
初期冷却時間 約15分 to 5K
光学窓 4方向エポキシシール(4) 2方向エポキシシール
設置向き 任意(5)
寒剤消費量
（LHe）		 室温から最低温度：0.4L
5K：0.6L/時
80K：0.1L/時
必要な真空度 フロー開始時：~10E-3 Torr
動作時：~10E-5 Torr
寸法・重量
窓ブロック部外寸 44.5mm角 31.8mm x 15.9mm
サンプルエリア
内部		 サンプルマウント径
22.4mm（0.88inch）		 17.0mm x 7.3mm
サンプル厚＜1mm(6)
本体高さ 583mm
本体重量 4.6kg
出荷時重量 本体：8.6kg
トランスファーライン：9.1kg
出荷時寸法 本体：762mm x 508mm x 508mm
トランスファーライン
：2057mm x 660mm x 127mm

(1) 5K typ.以下は減圧操作による
(2) 磁場依存性が少ないCernox温度センサ（～420K）に変更可能
(3) 温度コントローラ335型 336型を用いた場合
(4) Oリングシールに変更可能（窓ブロック外形も変更）
(5) 非垂直動作時は冷媒消費量が高くなる可能性があります
(6) 標準サンプルホルダの場合

サンプルホルダー・電気配線・光学窓材

1. サンプルホルダー　　　　詳細はこちら☞

計測用途に合わせて、クライオスタット内にサンプルを取付けるための サンプルホルダーを用意しています。サンプル直近の温度モニターのために、制御用温度センサーとは別に サンプルホルダーに温度センサーを取付けて温度を計測することも可能です。
サンプルホルダーの種類については サンプルホルダーオプション を参照ください。user自作治具を取付ける事も可能です。
（サンプルマウント： ST-300型：φ0.88inch / ST-300-C型：φ1.25inch）

ST-300型の場合

  • SH-RESISTIVITY-0.88-STD ：電気計測・抵抗測定
  • SH-OPTICAL-0.88-STD ：光学計測
  • SH-BLANK-0.88-STD ：ブランク
  • その他
以下は参考写真
　　　　　　　


2. 電気配線フィードスルー　　　　詳細はこちら☞

ユーザーの測定セットアップニーズに合わせて、配線したフィードスルーの提供も可能です。
詳細については 電気配線フィードスルーオプション を参照ください。

　・多pin：10pin、19pin、26pin、32pin
　・同軸：BNC、Triaxial、SMA
　・ブレイクアウトBOX　など

　　　　



3. 光学窓材　　　　詳細はこちら☞

必要な波長に応じて光学窓材を選択できます。詳細については 光学窓材オプション を参照ください。

　・Fused silica、Sapphire、Zinc selenide、Zinc sulfide、Diamond、Polypropylene、
　　Crystalline quartz、Kapton、Mylar、　アルミブランクプレート(光学窓不要の場合, option)　など

その他のオプション

1. 校正付温度センサー・PID温度コントローラ

■校正付 温度センサー

クライオスタットには、PID温度制御用の 校正付温度センサー：シリコンダイオードDT670* が1つ標準装備されています。
磁場印加環境の場合など、他のセンサーに交換可能です。

  • CX-1050-CU-HT-1.4M　：磁場の影響を受けにくいCernoxセンサー（校正済み）

■PID温度コントローラ

クライオスタットには 温度コントローラ335型 １台が付属しています。

  • 335型　：2ch入力温度コントローラ
  • 336型　：4ch入力温度コントローラ
  • 335-3060型　：4ch入力温度コントローラ（3060型熱電対オプションカード付）
  • 336-3060型　：2ch入力温度コントローラ（3060型熱電対オプションカード付）


2. 計測・制御

■計測制御ソフトウエア MeasureLINK-MCS

スクリプト開発ライセンス付きのMeasureLINK-MCSソフトウェア。クライオスタットシステムモニタリング、Lake Shore の計測器や サードパーティ機器の計測制御が可能です。購入したバージョンの生涯アクティベーションと、Lake Shore社製機器ドライバ、チャートレコーダー機能、およびドラッグ＆ドロップ測定シーケンスを備えています。一部アプリケーションパックは別売りとなります。


■ロックインアンプ内蔵 ソースメジャーユニット M81型

温度-電気測定(I-V抵抗, 微分抵抗測定) に最適な高感度測定器です。AC+DC出力も可能な精密電源と、微小レベルのDC測定 及び ロックインAC測定機能を有し、低抵抗から高抵抗まで幅広いレンジの測定を行えます。詳細はこちら M81型 を参照ください。

  • M81-SSM-X　：X＝2, 4, 6チャンネルを備えたM81型SMU
    　　　　　　　※組み合わせるソースモジュール、測定モジュールは以下をご参照ください。
  • VM-10　：AC/DC電圧測定モジュール＋ロックインアンプ
  • BCS-10　：AC/DC平衡電流ソースモジュール
  • CM-10　：AC/DC電流測定モジュール＋ロックインアンプ
  • VS-10　：AC/DC電圧ソースモジュール


その他の構成

  • 回転可能なウィンドウブロック
  • Oリングによる密閉窓
  • 真空シュラウドエクステンション
  • 高温（500 K）
  • サブコンパクトバキュームシュラウド（以下に表示）
径の小さい磁石で使用するための
サブコンパクトウィンドウブロックを備えたST-300		 トライアキシャルフィードスルー(x6)を備えたST-300

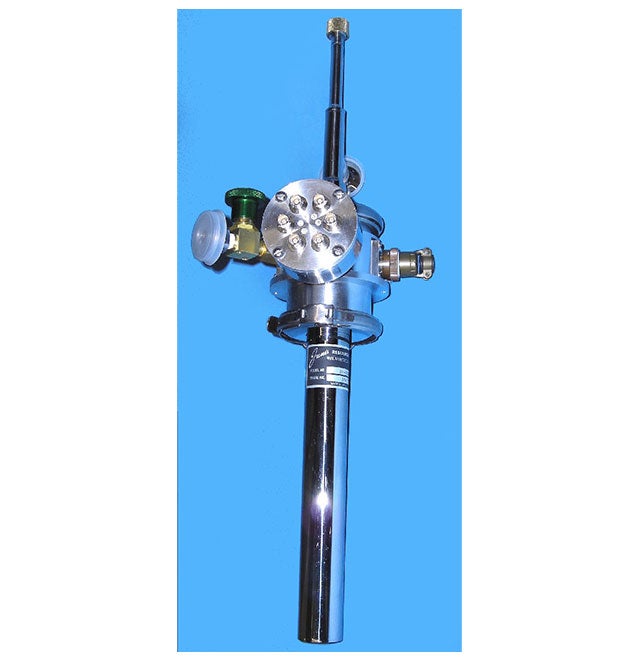

ST-300 6ウェイ3軸ブレイクアウトボックスを備えたST-300T
4つの窓付きの特別なコンパクトST-300 マウンティングプレート付きST-300
4つの窓付きの特別なコンパクトST-300 オプションの取り付けプレート付きST-300
