VSP-3e 電気化学測定システム（8ch）

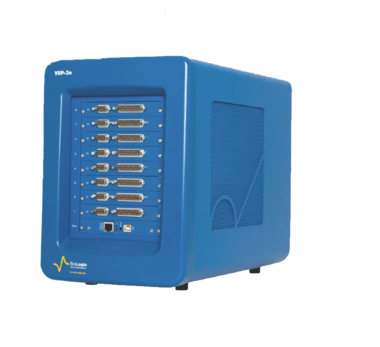

VSP-3eは、最大8チャンネルで利用できるポテンショスタット/ガルバノスタットです。 eタイプポテンショ/ ガルバノスタットボードを用いることで、最大1Aまで電流出力することができます。 また、電流・電圧ブースターなども用意されており、あらゆるアプリケーションに対応しています。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- チャンネル数：最大8ch
- 出力/制御電流：±1A（eタイプのボードが別途必要）
- インピーダンス測定範囲：10μHz ～1MHz
- 5 端子測定によるアノード・カソードの同時モニタが可能
- Nスタットモード（バイポテンショスタット、トリポテンショスタット、N-ポテンショスタット）
- 外部ブースターオプション：2A～100A出力
- インピーダンスの品質評価機能対応（eタイプのボードが別途必要）
仕様
シャシー仕様
| スロット数 | 8 |
|---|---|
| サイズ（ H x W x D） | 405 x 225 x 320mm |
| 重量 | 12kg |
| 電源 | 90 ～ 264V、50/60Hz、1,000VA |
| PC との接続 | Ethernet, USB2.0 |
ポテンショ／ガルバノスタット仕様（1 スロット使用）
| 分極制御 | |
|---|---|
| セル接続 | 2, 3, 4, 5 端子（ + グラウンド） |
| 出力電圧 | ±10V, 20V |
| 制御電圧 | ±10V, 20V |
| 出力電流 | ± 1A |
| 出力電圧分解能 | 最小5μV |
| 出力電流分解能 | レンジの0.004%, 760pA（10μA レンジ） |
| 出力電圧/ 電流確度 | レンジの0.1% |
| 電流測定 | |
| 電流レンジ | 1A ～10μA（6 レンジ）、 Auto |
| 電流測定分解能 | レンジの0.004%, 760pA（10μA レンジ） |
| 電流測定確度 | レンジの0.1% |
| 最小サンプリング間隔 | 200 μsec |
| 電圧測定 | |
| 電圧レンジ | ± 2.5V, ± 5V, ±10V |
| 電圧測定分解能 | レンジの0.0015%, 最小76μV |
| 電圧測定確度 | レンジの0.1% |
| 最小サンプリング間隔 | 200 μsec |
| エレクトロメータ | |
| インプット | 3 点電圧同時測定 |
| 入力インピーダンス | >1TΩ , <20pF 並列 |
| バイアス電流 | <5pA |
| インプット/ アウトプット | |
| 2 アナログインプット | ±2.5V, ±5V, ±10V （16bit） |
| 1 アナログアウトプット | ±10V （16bi t） |
| 1 外部トリガーインプット | TTL |
| 1 外部トリガーアウトプット | TTL |
オプション
インピーダンス（内蔵オプション）
| 周波数範囲 | 10μHz～1MHz（ 確度 1%, 1°） |
|---|---|
| 振幅 | 1mVpp ～1Vpp 電流レンジの0.1% ～50% |
外部ブースター仕様
| 分極制御 | 2A/5A (*) | 10A/20A (*) | 80A/100A (*) |
|---|---|---|---|
| 出力電圧 | ±10V（±10V から0 ～20V まで可変） | ±10V（±10V から0 ～20V まで可変） | 80A : ± 3V 100A : 0.6V ～ 5V |
| 測定 | |||
| 電圧/ 電流測定確度 | レンジの0.1% | レンジの0.1% | レンジの0.1% |
| 電圧ノイズ（0 ～ 100kHz） | 0.6mVpp | 0.6mVpp | 0.18Vrms（80A） 0.15mVrms（100A） |
| 電流ノイズ（0 ～ 100kHz） | 1mApp（2A/4A/5A） | 3mApp （10A） 6mApp （20A） |
14mArms（80A） 5mArms（100A） |
| エレクトロメータ | |||
| インプット | 3 点電圧同時測定 | 3 点電圧同時測定 | 3 点電圧同時測定 |
| 入力インピーダンス | >10GΩ | >10GΩ | >10GΩ |
| バンド幅 | 1MHz | 1MHz | 1MHz |
| インプット | |||
| 1外部トリガーインプット | TTL（OCV モードへの移行） | TTL（OCV モードへの移行） | TTL（OCV モードへの移行） |
| インピーダンス | |||
| 周波数範囲確度（1%, 1°） | 2A : 10μHz ～150kHz 5A : 10μHz ～125kHz |
10A : 10μHz ～80kHz 20A : 10μHz ～30kHz |
80A : 10μHz ～10kHz 100A : 10μHz ～10kHz |
| 振幅 | 電圧：0.5mV ～ 0.5V 電流：レンジの0.1% ～ 50% |
電圧：0.5mV ～ 0.5V 電流：レンジの0.1% ～ 50% |
電圧：0.5mV ～ 0.5V 電流：レンジの0.1% ～ 50% |
(*)電波法について
10kHz/50Wを超えて製品を利用する場合は、高周波利用設備として総務大臣の許可が必要です。
許可申請は、製品の設置場所を管轄する総合通信局におこなってください。
関連法令
- 電波法第100条 （高周波利用設備）
- 電波法施行規則第45条 （通信設備以外の許可を要する設備）
- 無線局免許手続規則第26条 （高周波利用設備の設置許可の申請）
- 無線設備規則第65条 （通信設備以外の設備の電界強度の許容値）
技術資料
電気化学測定 一般
- TY-01 電気化学測定 概説
- AN-11 白金（プラチナ）の活性界面の計算
- AN-21 電気二重層の静電容量測定
- AN-27 電圧降下（IRドロップ）
- AN-56 電気化学反応の反応速度測定 LevichおよびKoutecký-Levich分析ツール
腐食測定
電気化学インピーダンス法
- TY-02 電気化学インピーダンス測定の原理
- TY-03 固体電解質における交流インピーダンス測定について
- AN-42 等価回路における改良型インダクタンス素子（La）
- AN-49 電気化学インピーダンス測定
ポテンショモード（PEIS）とガルバノモード（GEIS）のどちらを選択すべきか？ - AN-55 経時変化する系におけるインピーダンス解釈の問題点
リチウムイオン電池の評価
電気化学ソフトウェア
ZView 等価回路解析ソフトウェア
ZViewは、インピーダンス測定の等価回路解析を行うためのソフトウェアです。ノースカロライナ大学 Prof. J.Ross Macdnaldにより開発されたCNLS（Complex Nonlonear Least Squares：複素非線形最小二乗法）による、高度な等価回路フィッティングを行うことができます。また、CPE（Constant Phase Element）やワールブルグインピーダンスといった、電気化学に特有の非線形パラメータも解析することができます。
▶▶製品詳細ページはこちら
Z-3D 3Dインピーダンス解析ソフトウェア
Z-3Dは、経時変化するサンプルのインピーダンスを3D（実数軸・虚数軸・時間軸）でプロットし、ある瞬間のインピーダンスデータを決定・解析するためのソフトウェアです。通常のナイキスト線図に時間軸を加えることにより、腐食モニタリングや二次電池の充放電しながらのIn-situインピーダンス解析を行うことができます。また、各時間・SOCにおける瞬間のインピーダンスデータは、ZViewへ出力することができます。
▶▶製品詳細ページはこちら
Z-ASSIST インピーダンス解析支援ソフトウェア
Z-ASSISTは、緩和時間分布（DRT）を利用したインピーダンス解析支援ソフトウェアです。インピーダンス測定結果の解析を行うために必要な等価回路モデルを自動生成するために、DRT法を適用し、等価回路解析時に必要な初期パラメータの最適値を導出できます。これにより、解析者の経験や知見への依存度が低減され、解析時間やミスを大幅に低減できます。解析結果はZViewへ出力することができます。
▶▶製品詳細ページはこちら
Z-FIT-Analysis ZViewフィッティング制御ソフトウェア
Z-FIT-Analysisは、インピーダンスデータの一括フィッティングを行うためのソフトウェアです。ZViewを自動制御することにより、大量のインピーダンスデータを短時間で等価回路解析することができます。Z-3D（3Dインピーダンス解析ソフトウェア）の出力データとも連動し、インピーダンス解析の作業を効率化します。
▶▶製品詳細ページはこちら
CONT-TEMP 恒温槽制御ソフトウェア
CONT-TEMPは、電気化学測定や充放電試験と連動して恒温槽温度を自動制御することができる制御ソフトウェアです。複数台の恒温槽制御もできるため、マルチチャンネルの電気化学測定装置との組み合わせによる複数サンプルの自動測定も簡便に行うことができます。
▶▶製品詳細ページはこちら
