高周波対応電池ホルダ
高周波対応電池ホルダは電池ホルダと接続ケーブルそれぞれで高周波特性に優れた設計を行っており、コインセル・円筒型セル及びラミネートセル用をご用意しております。バイオロジック社製アドバンスドモデル と本製品を組み合わせた構成で高確度なインピーダンス確度マップとなります。電池ホルダを含めて1 MHz以上の高周波領域まで対応し、低抵抗領域でも高確度なインピーダンス測定を実現するシステムは他にはなく、二次電池の劣化評価に最適な製品です。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- バイオロジック社製アドバンスドモデルと組み合わせて1MHz以上の高周波数領域まで対応
- 接続ケーブルはインダクタンス成分を最小限に抑えた設計
- 高い再現性を確保 (配線や接触抵抗の影響を最小限に)
- コインセル・円筒型セル・ラミネートセルに対応
- 最大120℃までの耐熱仕様
仕様
| 対応セル | コイン ：直径20 mm以下、厚み1.6 mm以上 円筒型：直径21 mm以下、長さ70 mm以下 ラミネートセル：幅120 x 奥行150 mm以下 |
|---|---|
| 最大電圧/電流 | ±30V/10A |
| 最大温度範囲 | 120℃ |
| 接続端子 | 4 mmバナナジャック |
| サイズ (W x D x H) | コイン・円筒型 ：120 x 254 x 20 mm ラミネートセル型：140 x 254 x 29 mm ※突起物含まず |
事例紹介

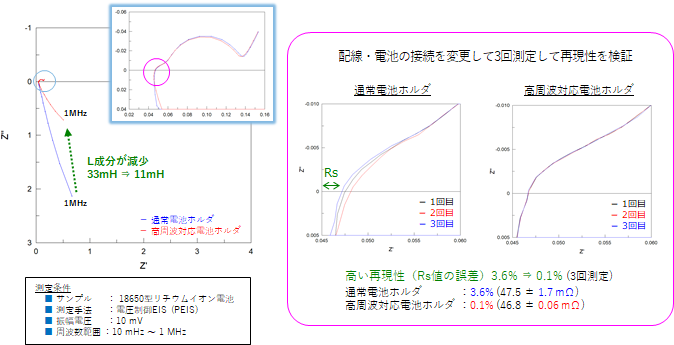

下図はコイン・円筒型電池ホルダを用いて18650型リチウムイオン電池を以下の測定条件で測定した例です。通常の電池ホルダと比較して、コイン・円筒型電池ホルダの方がインダクタンス成分が1/3程度小さくなっています。さらに、配線や接続を変更して同じサンプルを3回測定した場合でも測定結果がほとんど変わらず、高い再現性を確保していることがわかります。
- 測定条件
- サンプル ： リチウムイオン電池
- 測定手法 ： 電圧制御EIS (PEIS)
- DC電圧 ： 0 V vs. OCV
- 振幅電圧 ： 10 mV
- 周波数範囲 ： 10 mHz ～ 1 MHz
1 MHzの測定周波数でのインダクタンス成分の比較
通常の電池ホルダと比較して高周波対応電池ホルダの場合L成分の大幅な減少を確認。
再現性の検証：配線・電池の接続を変更して3回測定
Rs誤差が0.1%と高い再現性を確認
