AMETEK Programmable Power（アメテック / USA）

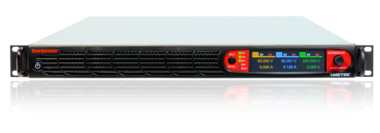

3チャンネル 直流電源 Asterion DC ASAシリーズ
Asterion DC ASAシリーズは、1Uラックマウントタイプの最大3CH プログラマブル直流電源です。 600W×最大3CH で、各チャンネルごと4種類の仕様の異なるモジュールから選択いただけます。
各チャンネルは独立して電圧、電流の制御、測定が可能です。
オートレンジのため、定格容量内で幅広い電圧/電流出力を実現します。
フロントパネルが使い易いタッチパネル式になっており、直感的に操作ができます。
シーケンス、Ramp、On Off Delays などの機能があり、自動試験装置（ATE）などの電源として最適です。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Mail：keisoku[at]toyo.co.jp
特長
- 超薄型1U (～44mm), 軽い12kgで最大3ch 合計DC 1.2kW出力
- 2ch もしくは 3chのどちらかを選択 （600W/チャンネル）
- チャンネル毎に選べるモジュール（電圧・電流）
- 使いやすいタッチパネル
- 多チャンネルで独立したシーケンス、ランプ、On-Off ディレイ
- イーサネットLXI 、USB、 RS232 インターフェース
- 絶縁アナログ、GPIB（オプション）
- 外部制御ソフトウェア標準装備
- 入力電圧：単相90-145VAC, 単相180-264VAC, 3相180-264VAC
チャンネル毎に色分けされたタッチパネル
背面 3chの例
チャンネル毎に、４種類のモジュールから選択可能
| モジュール | ASM60-28 | ASM80-22 | ASM200-9 | ASM400-4.3 |
|---|---|---|---|---|
| 電 圧 | 60 | 80 | 200 | 400 |
| 電 流 | 42 | 22 | 17 | 6 |
| 電 力 | 600 | 600 | 600 | 600 |
外部制御ソフトウェア Virtual Panels™
Sequencing
Ramp
Turn-On Delays
Turn-Off Delays
仕様
出力
| チャンネル毎の出力容量度 | 600W |
|---|---|
| 合計の出力容量 | 合計1200W (2ch) or 合計1800W(3ch) |
| チャンネル毎の 定格電圧と定格電流 |
60 V-42A |
| 80 V-22A | |
| 200 V-17A | |
| 400 V-6A | |
| 出力モード | CC、CV、CPモード |
| 制御確度 | ± 0.1%(CV)*1、±0.2%(CC)、±0.3%(CP) |
| ラインレギュレーション*2 | ± 0.01%(CV)、±0.05%(CC)、±0.1%(CP) |
| ロードレギュレーション*3 | ± 0.02%(CV)、±0.15%(CC) |
| 電圧 立上り時間 Full load*4 | 20msec (定格60V) 25msec (定格80V) 75msec(定格200V) 100msec(定格400V) |
| 電圧 立下がり時間 Full load*5 | 50msec (定格60V) 60msec (定格80V) 150msec(定格200V) 200msec(定格400V) |
| リップル RMS (20Hz-300kHz) c.v | 12mV (定格60V) 15mV (定格80V) 40mV(定格200V) 80mV(定格400V) |
| ノイズ p-p (20Hz-20MHz) c.v | 75mV (定格60V) 90mV (定格80V) 150mV(定格200V) 300mv(定格400V) |
| リモートセンシング補償 | 定格出力電圧の5% |
| 温度系数 | 100ppm/C |
| 安定度 | ± 0.05%(CV、CC、CP) |
*1,2,3 リモートセンス使用時の仕様となります。
*4 定格負荷を接続し、OVから定格電圧まで変化させた場合の最大時間
*5 定格負荷を接続し、定格電圧からOVまで変化させた場合の最大時間
入力
| 電圧範囲（動作範囲） | 単相 90-145VAC |
|---|---|
| 単相180-264VAC | |
| 三相 180-264VAC | |
| 周波数 | 47-63Hz |
| 力率（Typical） | 0.95 |
| 効率（Typical） | 80% |
環境
| 動作温度 | 0℃ ～ ＋50℃ |
|---|---|
| 保存温度 | -40 ～ +85℃ |
| 湿度（相対湿度） | 20-90% RH、結露なきこと |
ハードウェア構成
| 寸法 | H,44.45 mm; W (front panel), 483 mm; D, 609.6 mm H, 44.45 mm; W (chassis), 429 mm; D, 584 mm |
|---|---|
| 重量 | 12.7㎏ |
オプション
| 型番 | 品名 |
|---|---|
| GPIB | GPIBオプション |
| Isolated Analog Control | 絶縁アナログインターフェース |
イーサネットLXI 、USB、 RS232 は標準
ラインアップ
異なるモジュールを選択する際、
電圧の小さい電圧を1ch、
高い電圧を3chとします。
| 型番 | 電圧 | 電流 | 容量 |
|---|---|---|---|
| 060 | 60 V | 42A | 600W |
| 080 | 80 V | 22A | 600W |
| 200 | 200 V | 17 | 600W |
| 400 | 400 V | 6A | 600W |
| 000 | ブランクパネル(3chのみ) | 0W | |
アクセサリ
| 型番 | 品名 |
|---|---|
| 5330201-01R | ラックマウントキット (1 ペア) |
| AST-Z540 | ANSI Z540 校正 |
| AST-17025 | ISO 17025 校正 |
