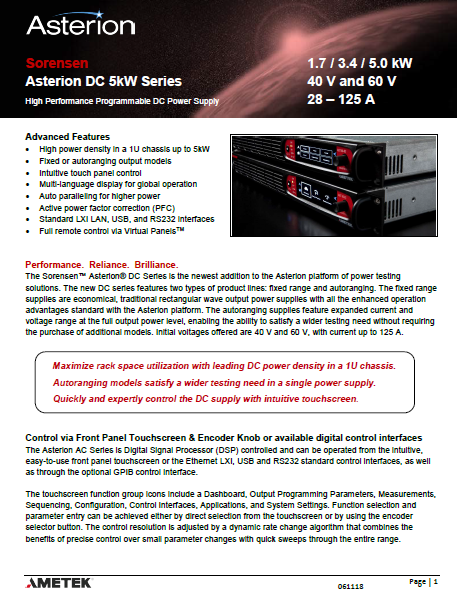

プログラマブル直流電源 Asterion DCシリーズ

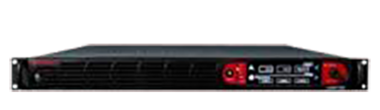

Asterion DCシリーズは超高密度設計のプログラマブル直流電源です。ユニットあたり1U/12kgの筐体で、最大5kWまで出力可能です。任意波形・シーケンス作成機能が具備されており、複雑な電源変動試験にも対応可能です。
また、フロントパネルが使い易いタッチパネル式になっており、直感的な操作が可能です。
Asterion DCシリーズには、固定レンジ出力モデルとワイドレンジ出力モデルがあり、用途に応じてご選択いただけます。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- 超薄型1U (～44mm), 軽い12kgで最大DC 5kW出力
- 使い易いタッチパネル操作
- 任意波形作成機能、シーケンス機能具備
- Ethernet, RS232, USB, アナログインターフェース標準装備
- オプションでGPIBインターフェースも追加可能
- 外部制御ソフトウェア標準装備
- 広範囲の入力電圧に対応
- 入力電圧：単相90-145VAC, 単相180-264VAC, 3相180-264VAC

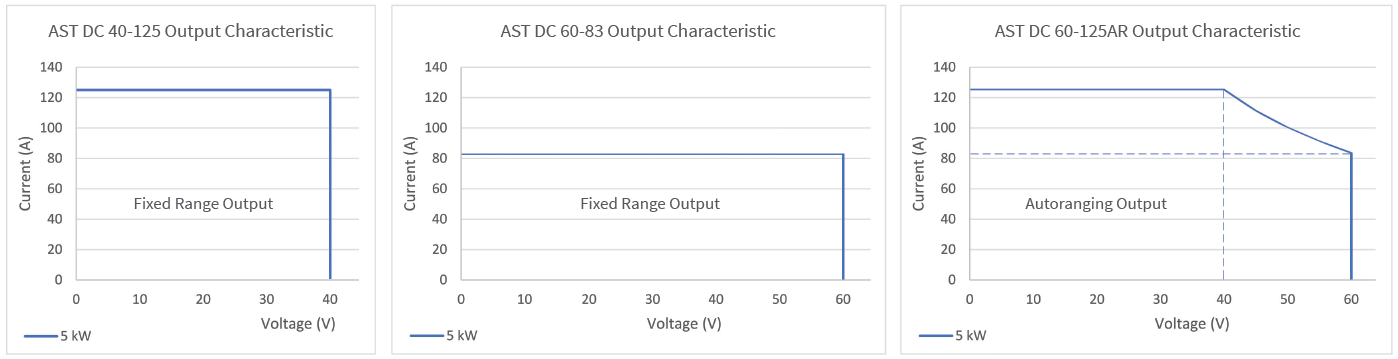

ラインナップ
固定レンジ出力モデル
| 型番 | 最大容量 | 電圧 | 電流 |
|---|---|---|---|
| AST 40-42 | 1.7kW | 0-40V | 0-42A |
| AST 60-28 | 1.7kW | 0-60V | 0-28A |
| AST 40-85 | 3.4kW | 0-40V | 0-85A |
| AST 60-56 | 3.4kW | 0-60V | 0-56A |
| AST 40-125 | 5.0kW | 0-40V | 0-125A |
| AST 60-83 | 5.0kW | 0-60V | 0-83A |
ワイドレンジ出力モデル
| 型番 | 最大容量 | 電圧 | 電流 |
|---|---|---|---|
| AST 60-42AR | 1.7kW | 0-60V | 0-42A |
| AST 40-85AR | 1.7kW | 0-40V | 0-85A |
| AST 60-56AR | 1.7kW | 0-60V | 0-56A |
| AST 40-125AR | 3.4kW | 0-40V | 0-125A |
| AST 60-85AR | 3.4kW | 0-60V | 0-85A |
| AST 60-125AR | 5.0kW | 0-60V | 0-125A |
仕様
入力
| Asterion DC 1.7kW | Asterion DC 3.4kW | Asterion DC 5kW | |
|---|---|---|---|
| 電圧範囲（動作範囲）* | 単相 90-145VAC 単相/三相 180-264VAC |
||
| 周波数 | 47-63Hz, 360-440Hz | ||
| 力率（Typical） | 0.98 (単相220VAC入力時)、0.94 (三相入力時) | ||
| 効率（Typical） | ≤89% | ≤91% | ≤91% |
環境
| Asterion DC 1.7kW | Asterion DC 3.4kW | Asterion DC 5kW | |
|---|---|---|---|
| 動作温度 | 0℃ ～ ＋50℃ | ||
| 保存温度 | -30℃ ～ +85℃ | ||
| 湿度（相対湿度） | 20-90% RH、結露なきこと | ||
* 入力電圧により最大容量が制限される場合があります。下記のディレーティング特性を参照ください。
入力電圧によるディレーティング特性
| Model | Asterion DC 1.7kW | Asterion DC 3.4kW | Asterion DC 5kW |
|---|---|---|---|
| 単相 90-145VAC | 1.2kW | 1.2kW | 1.7kW |
| 単相 180-200VAC | 1.7kW | 3.0kW | 3.4kW |
| 単相 200-264VAC | 1.7kW | 3.4kW | 3.4kW |
| 三相 180-264VAC | 1.7kW | 3.4kW | 5.0kW |
共通仕様
出力
| ラインレギュレーション | CVモード：フルスケールの ±0.01% |
|---|---|
| CCモード：フルスケールの ±0.05% | |
| CPモード：フルスケールの ±0.01% | |
| ロードレギュレーション | CVモード：フルスケールの ±0.02% |
| CCモード：フルスケールの ±0.15% | |
| CPモード：フルスケールの ±0.01% | |
| リップル RMS (20Hz-300kHz) c.v | 12mV |
| ノイズ p-p (20Hz-20MHz) c.v | 75mV |
| リモートセンシング補償 | 定格出力電圧の5% |
| 温度系数 | 100ppm/C |
| 安定度 | 定格出力の0.05% |
出力過渡特性
| 定格電圧 | 40 V | 60 V |
|---|---|---|
| 無負荷時 電圧立ち上がり時間 (ms) | 20ms (0-100%) | |
| 無負荷時 電圧立ち下がり時間 (ms) | 800ms (100-0%) | 900ms (100-0%) |
| 過渡応答時間 (ms) | 1ms (Typical)* | |
＊ 最大電流の90%の負荷ステップ変化に対して、最大電圧の0.75%以内に戻るまでの時間。
ハードウェア構成
共通仕様
| 型番 | AST 40-42 | AST 60-42AR |
|---|---|---|
| AST 60-28 | AST 40-85AR | |
| AST 40-85 | AST 60-56AR | |
| AST 60-56 | AST 40-125AR | |
| AST 40-125 | AST 60-85AR | |
| AST 60-83 | AST 60-125AR | |
| 外寸 | 480(W) x 584(D) x 44.5(H)mm | |
| 重量 | 12.7kg | |
オプション
| 型番 | 品名 |
|---|---|
| GPIB | GPIBオプション |
| Isolated Analog Control | 絶縁アナログインターフェース |
(LAN, RS232C, USBは標準）
アクセサリ
| 型番 | 品名 |
|---|---|
| 5330201-01R | ラックマウントキット (1 ペア) |
| AST-Z540 | ANSI Z540 校正 |
| AST-17025 | ISO 17025 校正 |
