AMETEK Programmable Power(アメテック / USA)
プログラマブル直流電源 SGシリーズ
SGI:2023年12月 販売終了予定
(後継機種:SGX)
並列で最大150kWの高密度ハイパワープログラマブル直流電源
SGシリーズは低ノイズ・低リップルが特長のスイッチングタイプのプログラマブル直流電源です。並列運転で最大150kW, 1000V, 6000Aに対応
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Mail:keisoku[at]toyo.co.jp
特長

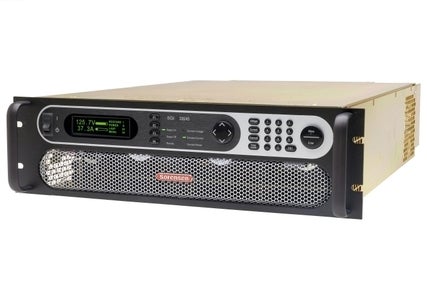

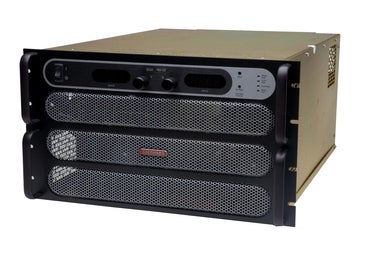

- コンパクト設計 3U筐体で最大15kW、6U筐体で最大30kW
- 並列接続で最大150kWまで拡張可能
- 多彩な全90の最大電圧/電流のラインナップ (~1000V、~1200A/台)
- 力率改善回路あり (力率 0.9以上)
- 利用シーンに合わせた3シリーズ
SGX(タッチスクリーン付き高機能)、SGI(高機能)、SGA(ローコスト) - リモートコントロールオプション
Ethernet(LXI)、 GPIB、 RS-232c、 アナログ、 絶縁アナログ
SGX、SGIシリーズの特長
定電圧(CV)モード、 定電流モード(CV)モードに加え、定電力(CP)モードに対応
試験に最適なシーケンス機能搭載
SGIのシーケンス機能を利用したプログラミング例
仕様
SGシリーズ 仕様
出力
10~30V モデル | 40~800V モデル | ||
---|---|---|---|
電圧制御精度 | (フロントパネル) | SGAモデル: +/- (0.5%fs + 1 digit) SGX&SGIモデル: 0.1% of set point + 0.1% of voltage rating |
SGAモデル: +/- (0.5%fs + 1 digit) SGX&SGIモデル: +/- 0.1% of voltage at full scale |
(アナログ) | フルスケールの+/-0.25% | フルスケールの+/-1.0% | |
(遠隔デジタル) | フルスケールの+/-0.1% | フルスケールの+/-0.1% | |
電流制御精度 | (フロントパネル) | SGX&SGIモデル: 0.1% of set point + 0.4% of current rating |
SGX&SGIモデル: +/- 0.4% of current at full scale |
(アナログ) | フルスケールの1.0% | フルスケールの0.8% | |
(遠隔デジタル) | フルスケールの+/-0.4% | フルスケールの+/-0.4% | |
リップル&ノイズ (電圧モード、代表値) |
rms (20Hz~300kHz): 20mV p-p (20Hz~20MHz): 50~60mV *モデルごとの値はデータシートを参照ください |
rms (20Hz~300kHz): 20~100mV p-p (20Hz~20MHz): 75~650mV *モデルごとの値はデータシートを参照ください |
|
リップル(電流モード) | フルスケールの±0.04%以下 | ||
立ち上がり時間(電圧) | 10ms以下 (10%~90%、代表値) | 100ms以下 (10%~90%、全負荷時、代表値) | |
立ち下がり時間(電圧) | 無負荷時:100ms以下(90%~10%,代表値) 100% CC負荷時:10ms以下(90%~10%,代表値) 100% CR負荷時:10ms以下(90%~10%,代表値) |
||
立ち上がり時間(電流) | 20ms以下 (10%~90%、代表値) | ||
立ち下がり時間(電流) | 10ms以下 (90%~10%、代表値) | ||
DC電流 スルーレート | 45A/ms (代表値) | ||
ラインレギュレーション | 電圧モード フルスケールの±0.05% 電流モード フルスケールの±0.05% |
電圧モード フルスケールの±0.01% 電流モード フルスケールの±0.05% |
|
ロードレギュレーション | 電圧モード フルスケールの±0.05% 電流モード 記載なし |
電圧モード フルスケールの±0.02% 電流モード フルスケールの±0.1% |
|
過渡応答時間 | 1ms(50%~100%の負荷変動に対して、フルスケールの±0.75%以内に回復する時間) | ||
効率(代表値) | 87% | ||
安定度(代表値) | 設定値の±0.05%(30分のウォームアップ後8時間) | ||
温度係数(代表値) | 電圧 最大定格電圧の0.02%/℃ 電流 最大定格電流の0.03%/℃ |
||
フロート電圧 | -端子とシャシー間電圧:±300Vまで (絶縁アナログインタフェースオプションを使用する事をお勧めします) 直列接続で使用する場合は、電圧/電流を同じにしてください。 |
||
OVP | フルスケールの+/- 1% |
入力
10~30V モデル | 40~800V モデル | |
---|---|---|
入力電圧 | 3相3線式+グラウンド ・AC208V/230V (動作範囲 AC187V~253V) ・AC380V/400V (動作範囲 AC342V~440V) ・AC440V/480V (動作範囲 AC396V~528V) |
|
入力電流 | PFオプションなし ・4kWモデル 20A @ 208V / φ ・8kWモデル 32A @ 208V / φ ・12kWモデル 47A @ 208V / φ |
PFオプションなし ・5kWモデル 24A @ 208V / φ ・10kWモデル 47A @ 208V / φ ・15kWモデル 71A @ 208V / φ |
周波数 | 47Hz ~ 63Hz | |
入力力率 | 0.9以上 | PFオプション有 0.9以上 PFオプションなし ・AC208V/220V入力時 0.75以上 ・AC380V/400V入力時 0.72以上 ・AC440V/480V入力時 0.69以上 ただし 50V, 1000Vモデルは 0.9以上 |
共通仕様
10~30V モデル | 40~800V モデル | |
---|---|---|
リモートセンシング | 電圧降下 ・10V、20Vモデル: 1V ・30Vモデル:1.5V ・40~100Vモデル:定格電圧の5% ・160V以上のモデル:定格電圧の2% |
|
並列運転 | 同一電圧モデルを最大5台まで | |
直列運転 | 最大2台まで |
SGX、SGI、SGA比較表
機能 | SGX | SGI | SGA |
---|---|---|---|
モジュラー設計 | ○ | ○ | ○ |
高速トランジェント負荷 | ○ | ○ | ○ |
並列接続 | ○ | ○ | ○ |
アナログ&デジタルサミング | ○ | ○ | オプション |
フロントパネルV/I制御 | ○ | ○ | ○ |
タッチスクリーン | ○ | × | × |
グラフィックディスプレイ | - | ○ | × |
シーケンス機能 | ○ | ○ | × |
設定保存・呼び出し | ○ | ○ | × |
システムパワーリードアウト | ○ | ○ | × |
定電力出力 | ○ | ○ | ○ |
外部制御機能 | |||
アナログ | ○ | ○ | ○ |
絶縁アナログ | オプション | オプション | オプション |
RS-232c | ○ | 〇 | オプション |
IEEE488.2 | オプション | オプション | オプション |
イーサネット | ○ | オプション | オプション |
ハードウェア構成
寸法、重量、図面など
一般仕様 | 3U 10-30V モデル | 3U 40-1000V モデル | 6U モデル |
---|---|---|---|
寸法(W×D×H) | 483mm×714mm×133mm | 483mm×671mm×133mm | 483mm×691mm×267mm |
重量 | 4kW/5kW 29kg | SGX 5kW 27kg SGI/SGA 5kW 18kg |
SGX 20kW 64kg SGI/SGA 20kW 54kg |
8kW/10kW 39kg | SGX 10kW 34kg SGI/SGA 10kW 27kg |
SGX 25kW 71kg SGI/SGA 25kW 64kg |
|
12kW/15kW 50kg | SGX 15kW 41kg SGI/SGA 15kW 36kg |
SGX 30kW 78kg SGI/SGA 30kW 73kg |
SGシリーズ 動作環境など
動作温度範囲 | 0~50° |
---|---|
保存温度範囲 | -25~65℃ |
動作湿度範囲 | 相対湿度95%まで(結露しないこと) |
動作高度範囲 | 5000フィート(約1500m)までフルパワー動作 ※5000フィートを超えると1000フィート毎に最大出力が10%低下し、40000フィートで動作しなくなります。 |
オプション
シリーズ型番 | 制御 | 電圧 | シンボル | 電流 | 入力電圧 | リモートオプション | プロセスオプション | モディフィケーション | ||
---|---|---|---|---|---|---|---|---|---|---|
SG | □ | - | □□ | X | □□ | C | - | □□ | □□ | □□ |
制御
A | アナログコントロール |
---|---|
I | インテリジェンスコントロール |
X | タッチスクリーン付き高機能モデル |
シンボル
X | ~15kW用シンボル |
---|---|
/ | 20kW~用シンボル |
リモートオプション
0A | リモートオプション無し |
---|---|
1A | IEEE-488.2 + RS-232C |
1C | イーサネット + RS-232C |
1D | 絶縁アナログコントロール |
2A | 1A + 1D |
2G | 1C + 1D |
プロセスオプション
AA | オプション無し |
---|---|
AB | ANSI/NCSL Z540-1 校正証明書(テストデータ含む) |
モディフィケーション
AJ | フロントパネルダストフィルター(3Uのみ) |
---|---|
CV | 6Uモデル用 208V、400Hz入力オプション |
アクセサリ
890-453-03 | 並列接続用ケーブル(最大5台まで) |
---|---|
K550212-01 | 3Uモデル用スライドレール |
K550213-01 | 6Uモデル用スライドレール |
K550568-01 | フロントパネル用ダストフィルター(3U用のみ) |
K551082-01 | AC入力用カバーキット |
ラインアップ
SGシリーズ ラインナップ (電圧x電流マトリクス)
3U
電力 | 4kW / 5kW | 8kW / 10kW | 12kW / 15kW |
---|---|---|---|
電圧(V) | 電流(A) | ||
0 - 10 V | 0 - 400 A | 0 - 800 A | 0 - 1200 A |
0 - 15 V | 0 - 267 A | 0 - 534 A | 0 - 801A |
0 - 20 V | 0 - 250 A | 0 - 500 A | 0 - 750 A |
0 - 30 V | 0 - 167 A | 0 - 334 A | 0 - 501 A |
0 - 40 V | 0 - 125 A | 0 - 250 A | 0 - 375 A |
0 - 50 V | 0 - 100 A | 0 - 200 A | 0 - 300 A |
0 - 60 V | 0 - 83 A | 0 - 167 A | 0 - 250 A |
0-75V (SGeのみ) | 0-67A | 0-133A | 0-200A |
0 - 80 V | 0 - 63 A | 0 - 125 A | 0 - 188 A |
0 - 100 V | 0 - 50 A | 0 - 100 A | 0 - 150 A |
0 - 160 V | 0 - 31 A | 0 - 63 A | 0 - 94 A |
0 - 200 V | 0 - 25 A | 0 - 50 A | 0 - 75 A |
0 - 250 V | 0 - 20 A | 0 - 40 A | 0 - 60 A |
0 - 330 V | 0 - 15 A | 0 - 30 A | 0 - 45 A |
0 - 400 V | 0 - 12 A | 0 - 25 A | 0 - 38 A |
0 - 500 V | 0 - 10 A | 0 - 20 A | 0 - 30 A |
0 - 600 V | 0 - 8 A | 0 - 17 A | 0 - 25 A |
0 - 800 V | 0 - 6.2 A | 0 - 12.5 A | 0 - 18.7 A |
0 - 1000 V | 0 - 5 A | 0 - 10 A | 0 - 15 A |
6U
電力 | 16kW / 20kW | 20kW / 25kW | 24kW / 30kW |
---|---|---|---|
電圧(V) | 電流(A) | ||
0 - 10 V | 0 - 1600 A* | 0 - 2000 A* | 0 - 2400 A* |
0 - 15 V | 0 - 1068 A* | 0 - 1335 A* | 0 - 1602 A* |
0 - 20 V | 0 - 1000 A* | 0 - 1250 A* | 0 - 1500 A* |
0 - 30 V | 0 - 668 A* | 0 - 835 A* | 0 - 1002 A* |
0 - 40 V | 0 - 500 A* | 0 - 625 A* | 0 - 750 A* |
0 - 50 V | 0 - 400 A* | 0 - 500 A* | 0 -600 A* |
0 - 60 V | 0 - 333 A | 0 - 417 A | 0 - 500 A |
0-75V (SGeのみ) | 0-267A | 0-333A | 0-400A |
0 - 80 V | 0 - 250 A | 0 - 313 A | 0 - 375 A |
0 - 100 V | 0 - 200 A | 0 - 250 A | 0 - 300 A |
0 - 160 V | 0 - 125 A | 0 - 156 A | 0 - 188 A |
0 - 200 V | 0 - 100 A | 0 - 125 A | 0 - 150 A |
0 - 250 V | 0 - 80 A | 0 - 100 A | 0 - 120 A |
0 - 330 V | 0 - 61 A | 0 - 76 A | 0 - 91 A |
0 - 400 V | 0 - 50 A | 0 - 63 A | 0 - 75 A |
0 - 500 V | 0 - 40 A | 0 - 50 A | 0 - 60 A |
0 - 600 V | 0 - 33 A | 0 - 42 A | 0 - 50 A |
0 - 800 V | 0 - 25 A* | 0 - 31.2 A* | 0 - 37.5 A* |
0 - 1000 V | 0 - 20 A* | 0 - 25 A* | 0 - 30 A* |
*3Uユニットのパラレル接続によります
