AMETEK Programmable Power（アメテック / USA）
プログラマブル直流電源 DLM3kW/4kWシリーズ
2023年9月 一部のモデルが販売終了予定

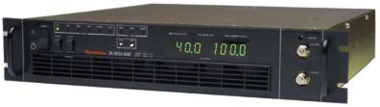

2Uラックマウントのシンプルなプログラマブル直流電源
DLM3kW/4kWシリーズは、2Uラックマウントサイズながら3kW/4kWの高出力が可能な、高密度でシンプルなプログラマブル直流電源です。5～600V、6.6～450Aの合計21モデルと幅広くラインナップしており、様々な用途でご利用いただけます。
販売継続は以下のみを予定しています。
DLM5-350E、DLM8-350E、 DLM16-185E、DLM5-450E、DLM8-450E、DLM16-250E、DLM22-180E
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email:keisoku[at]toyo.co.jp
特長
- 2Uラックマウントサイズで3kW/4kW出力可能な高密度電源
- 電圧5-600V、電流5A～450までの幅広いモデルラインナップ
- 並列接続、直列接続により電流、電圧の拡張が可能
- RS232C、GPIB(IEEE488.2)オプションにより自動制御可能
- 入力力率0.9を超える高効率な直流電源
仕様
DLM 3kWシリーズ 共通仕様
入力
| 3kWシリーズ | 4kWシリーズ | |
|---|---|---|
| 電圧範囲 | 180-264VAC | 180-264VAC,345-455VAC,432-528VAC |
| 周波数範囲 | 47-63Hz | 47-63Hz |
| 相数 | 単相 または 三相 | 三相 |
| 力率 | 0.98（単相）／0.95（三相） | 0.95 |
| 電流 | 21Arms（単相） 12Arms（三相） | 180-264VAC：15Arms 345-455VAC：8.5Arms 432-528VAC：6.5Arms |
出力
| 安定性 | ・最大電圧／電流に対し±0.05% （安定したライン、負荷、温度で使用した場合） ・5V、8V、16Vモデルの電流確度は一般的に1%です。 |
|---|---|
| ラインレギュレーション | 電圧：最大定格出力の0.05% + 2mV 電流：最大定格出力の0.1% |
| ロードレギュレーション | 電圧：最大定格出力の0.05% + 2mV 電流：最大定格出力の0.1% |
| 電圧レギュレーション | 最大定格出力の0.05% + 2mV |
| トレンジェントレスポンス | 70-100%または100-70%の負荷変動に対し、出力電圧は1.5ms以内に1%以内の安定状態に戻ります。 |
| 温度係数 | 電圧：最大定格出力の0.02%/℃ 電流：最大定格出力の0.03%/℃ （安定したライン、負荷での周辺温度℃あたりの出力変化） |
| 効率 | 5-8Vモデル：82% 16-80Vモデル：87% 150-600Vモデル：85% |
ハードウェア構成
寸法、重量、図面など
DL3kW/4kWシリーズ 一般仕様
| 寸法 | W:483 x D:508 x H:88（2Uラックマウント） |
|---|---|
| 重量 | 18.2kg |
| 動作温度範囲 | 0～50° |
| 設置温度範囲 | -40～65℃ |
オプション
| シリーズ型番 | 電圧 | 電流 | オプション | |
|---|---|---|---|---|
| DLM | □□ | - | □□E | （M□□） |
DL3kW/4kWシリーズ オプション
| M1 | 345-455VAC入力（4kWモデルのみ） |
|---|---|
| M2 | 432-528VAC入力（4kWモデルのみ） |
| M9E | SCPI準拠 IEEE-488&RS232インターフェース （M51A および M85との併用不可） |
| M51A | 絶縁アナログ入力 （M9C および M85との併用不可） |
| M85 | 12bitスレーブインターフェース （M9E および M51Aとの併用不可 |
ラインアップ
2023年9月 一部のモデルが販売終了予定です。
販売継続は以下のみを予定してます。
DLM5-350E、DLM8-350E、DLM16-185E、DLM5-450E、DLM8-450E、DLM16-250E、DLM22-180E
DLM 3kWシリーズ
| 型番 | 容量 | 電圧範囲 | 電流範囲 |
|---|---|---|---|
| DLM5-350E | 1750W | 0-5V | 0-350A |
| DLM8-350E | 2800W | 0-8V | 0-350A |
| DLM16-185E | 2960W | 0-16V | 0-185A |
| DLM32-95E | 3040W | 0-32V | 0-95A |
| DLM40-75E | 3000W | 0-40V | 0-75A |
| DLM60-50E | 3000W | 0-60V | 0-50A |
| DLM80-37E | 3000W | 0-80V | 0-37A |
| DLM150-20E | 3000W | 0-150V | 0-20A |
| DLM300-10E | 3000W | 0-300V | 0-10A |
| DLM600-5E | 3000W | 0-600V | 0-5A |
DLM 4kWシリーズ
| 型番 | 容量 | 電圧範囲 | 電流範囲 |
|---|---|---|---|
| DLM5-450E | 2250W | 0-5 | 0-450A |
| DLM8-450E | 3600W | 0-8V | 0-450A |
| DLM16-250E | 4000W | 0-16V | 0-250A |
| DLM22-180E | 3960W | 0-22V | 0-180A |
| DLM32-125E | 4000W | 0-32V | 0-125A |
| DLM40-100E | 4000W | 0-40V | 0-100A |
| DLM60-66E | 4000W | 0-60V | 0-66A |
| DLM80-50E | 4000W | 0-80V | 0-50A |
| DLM150-26E | 3900W | 0-150V | 0-26A |
| DLM300-13E | 3900W | 0-300V | 0-13A |
| DLM600-6.6E | 3960W | 0-600V | 0-6.6A |
ダウンロード
アクセサリ
DL3kW/4kWシリーズ アクセサリ
| 536 1969-01 | 並列用ケーブル |
|---|---|
| 105-300-26 | ラックスライドキット |
