小型プログラマブル直流電源DLM600/XG850シリーズ
CVCC動作可能な1Uハーフラックサイズのプログラマブル直流電源
DLM600、XG850シリーズは1Uハーフラックサイズの超小型プログラマブル直流電源です。筐体の上下に熱を排出しないため、ラックに組み込む際に、上下に隙間を空ける必要が無く、システムの省スペース化に貢献します。いずれもCVCC（クロスオーバー機能）で動作し、リレーやブレーカーなどの開放／短絡が遷移するコンポーネントの試験用途でも使用できます。XG850は高力率で省エネにも貢献します。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- 1Uハーフサイズで600W/850W出力可能な高密度電源
- 電圧5-600V、電流1.4-110Aまでの幅広い出力範囲
- 並列接続、直列接続により電流、電圧の拡張が可能
- 電圧出力、電流出力の自動切り替わり機能（クロスオーバー機能）搭載
- 極性反転リレーオプションを追加すると電磁石や光スイッチ駆動電源として最適
- アナログ制御機能を搭載し、モータや電磁石、ヒータの駆動用電源として最適（XGはオプション）
- RS232C、GPIB(IEEE488.2)、Ethernet（LXI)オプションにより自動制御可能
- XG850シリーズ：入力力率0.9を超える高効率な直流電源
CVCC電源（クロスオーバー機能）の動作について
リレーやブレーカは開放状態と短絡状態が遷移するコンポーネントです。その試験回路も解放状態と短絡状態が遷移します。CVCC電源であれば解放状態はCV制御、短絡状態はCC制御にシームレスに切り替わるため、簡単に試験回路を組むことができます。
高力率、高効率がエコな理由について
同じ850W出力の直流電源でも、入力力率が0.99、変換効率が83%のものと、入力力率0.70、変換効率が87%のものを比較すると、力率が0.99の電源が必要な電流は10.3Aなのに対し、力率が0.70の電源は13.9Aの電流が必要です。
力率が良いと入力の設備容量が減るだけでなく、電気料金の基本料も安くなります。
仕様
DLM600シリーズ 共通仕様
| 制御モード | CV、CC |
|---|---|
| 電圧/電流表示 | 3-1/2桁LED |
| 外部制御IF（標準搭載） | アナログ |
| 外部制御IF（オプション） | 絶縁アナログ、RS-232C、GPIB（IEEE488.2）、Ethernet（LXI） |
| 外部アナログ制御信号 | 過電圧設定入力、電流・電圧設定入力（0-5V、0-10V、0-5kΩから選択） |
| 入力電圧範囲 | 90-132V / 180-264V |
| 入力相数 | 単相 |
| 入力電流 | 100V動作時に11A、200V動作時に6A |
| 入力周波数 | 47-63Hz |
DLM600シリーズ 一般仕様
| 寸法 | W:216 x D:432 x H:44（1Uハーフ） |
|---|---|
| 重量 | 4.4kg |
| 動作温度範囲 | 0～50° |
| 設置温度範囲 | -40～65℃ |
XG850シリーズ 共通仕様
| 制御モード | CV、CC |
|---|---|
| 電圧/電流表示 | 3-1/2桁LED |
| 外部制御IF（標準搭載） | アナログ、絶縁アナログ、USB |
| 外部制御IF（オプション） | RS-232C、GPIB（IEEE488.2）、Ethernet（LXI） |
| 外部アナログ制御信号 | 電流・電圧設定入力 |
| 入力電圧範囲 | 100-240V |
| 入力相数 | 単相 |
| 入力電流 | 100V動作時に11.5A、200V動作時に6A |
| 入力周波数 | 47-63Hz |
XG850シリーズ 一般仕様
| 寸法 | W:214 x D:483 x H:44（1Uハーフ） |
|---|---|
| 重量 | 5kg |
| 動作温度範囲 | 0～50° |
| 設置温度範囲 | -20～70℃ |
ハードウェア構成
寸法、重量、図面など
DLM600シリーズ 一般仕様
| 寸法 | W:216 x D:432 x H:44（1Uハーフ） |
|---|---|
| 重量 | 4.4kg |
| 動作温度範囲 | 0～50° |
| 設置温度範囲 | -40～65℃ |
XG850シリーズ 一般仕様
| 寸法 | W:214 x D:483 x H:44（1Uハーフ） |
|---|---|
| 重量 | 5kg |
| 動作温度範囲 | 0～50° |
| 設置温度範囲 | -20～70℃ |
オプション
| シリーズ型番 | 電圧 | 電流 | オプション | |
|---|---|---|---|---|
| DLM | □□ | - | □□ | （□□） |
DLM600シリーズ用 オプション
| M130 | Ethernet＋RS232C |
|---|---|
| M6 | 切断・極性反転リレー（10-300Vモデルのみ） 本オプションを使用するためにはM9G、M85、M130、M131のいずれかが必要です。リレーの制御はSCPIコマンドにより行います。 |
| M9G | GPIB(IEEE488.2)＋RS232C |
| M13 | ロックシャフト |
| M51A | 光絶縁アナログプログラムとモニター |
| M85 | マルチチャンネルスレーブインターフェース |
| M131 | マルチチャンネルスレーブインターフェース（16bit）M130マスター用 |
| シリーズ型番 | 電圧 | 電流 | オプション | |
|---|---|---|---|---|
| XG | □□ | - | □□ | （□□） |
XG850シリーズ用 オプション
| MEA | Ethernet |
|---|---|
| MGA | XG850シリーズ用 アクセサリGPIB（IEEE488.2） |
ラインアップ

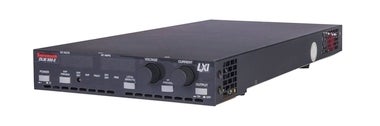

DLM600シリーズ
| 型番 | 容量 | 電圧範囲 | 電流範囲 |
|---|---|---|---|
| DLM5-75 | 375W | 0-5V | 0-75A |
| DLM8-75 | 600W | 0-8V | 0-75A |
| DLM10-60 | 600W | 0-10V | 0-60A |
| DLM20-30 | 600W | 0-20V | 0-30A |
| DLM40-15 | 600W | 0-40V | 0-15A |
| DLM60-10 | 600W | 0-60V | 0-10A |
| DLM80-7.5 | 600W | 0-80V | 0-7.5A |
| DLM150-4 | 600W | 0-150V | 0-4A |
| DLM300-2 | 600W | 0-300V | 0-2A |

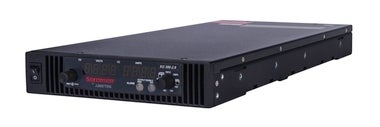

XG850シリーズ
| 型番 | 容量 | 電圧範囲 | 電流範囲 |
|---|---|---|---|
| XG6-110 | 670W | 0-6V | 0-110A |
| XG8-100 | 810W | 0-8V | 0-100A |
| XG12-70 | 850W | 0-12V | 0-70A |
| XG20-42 | 850W | 0-20V | 0-42A |
| XG33-25 | 835W | 0-33V | 0-25A |
| XG40-21 | 850W | 0-40V | 0-21A |
| XG60-14 | 850W | 0-60V | 0-14A |
| XG80-10.5 | 850W | 0-80V | 0-10.5A |
| XG100-8.5 | 850W | 0-100V | 0-8.5A |
| XG150-5.6 | 850W | 0-150V | 0-5.6A |
| XG300-2.8 | 850W | 0-300V | 0-2.8A |
| XG600-1.4 | 850W | 0-600V | 0-1.4A |
ダウンロード
DLM600英文データシート
XG850英文データシート
英文マニュアル、制御ソフトなど（メーカーサイト）
DLM600： https://www.powerandtest.com/power/dc-power-supplies/dlm-600
XG850： https://www.powerandtest.com/power/dc-power-supplies/xg-850
和文マニュアル
アクセサリ
DLM600シリーズ用 アクセサリ
| DLMP1 | 並列接続用ケーブル |
|---|---|
| DLMRK | ラックマウントキット（1台用アングルと2台用アングルのセット） |
XG850シリーズ用 アクセサリ
| RM-XG1 | ラックマウント用アングルブランケット |
|---|---|
| RM-S-XG1 | 1ユニット用ラックマウントキット |
| RM-D-XG1 | 2ユニット用ラックマウントキッ |
