EA - Elektro Automatik GmbH & Co. KG（エレクトロオートマティック / ドイツ）
プログラマブル直流電源 PSI9000 DT&Tシリーズ
PSI9000 DT＆Tシリーズは高機能＆ワイドレンジ型のプログラマブル直流電源です。
机上型の横型および縦型のコンパクトなシャーシで320W～1500W出力可能なモデルがあります。
最大電圧40V～750V、最大電流4A～60A／台、合計32モデルの幅広いラインナップがあります。
シーケンス機能や任意波形機能にも対応し、幅広いご用途でご利用いただけます。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
ワイドレンジ方式で幅広い電圧／電流範囲で最大容量が得られます。
シーケンスプログラム機能
複雑なシーケンスの試験パターンも簡単に構築が可能
任意波形機能でさまざまな出力パターンを実現可能
単相100V入力にて動作可能（90V-264VACで駆動）
制御インターフェース
PSI9000DT：USB、Ethernet、Analogを標準搭載
PSI9000T ：USB標準搭載、オプションでEthernet＆Analogに対応
使い易い標準添付の制御ソフトウェア：EA Power Control（一部機能はオプション）
仕様
DC出力仕様
| 電圧出力 | 電圧制御確度 | < 0.1% |
|---|---|---|
| ロードレギュレーション(0－100％) | < 0.05% | |
| ラインレギュレーション(±10% ΔVac） | < 0.02% | |
| 復帰時間（10～100%負荷変動） | < 2ms | |
| 立ち上がり時間 (10-90%) | < 30ms | |
| 電流出力 | 電流制御確度 | < 0.1% |
| ロードレギュレーション(0－100％) | < 0.15% | |
| ラインレギュレーション(±10% ΔVac） | < 0.05% | |
| 電力制御確度 | < 1% | |
AC入力仕様
| 入力電圧 | 単相90 - 264V |
|---|---|
| 周波数 | 45 - 66 Hz |
| 力率 | > 0.99 |
| ディレーティング | 1500Wモデル：< 150VAC to Pmax 1000W |
一般仕様
| 動作温度 | 0－50℃ |
|---|---|
| 保管温度 | -20 - 70℃ |
| 湿度 | ＜相対湿度80% 結露なきこと |
| 外形寸法 | PSI9000DT(320W/640W)：276mm×103mm×355mm PSI9000DT(1000W/1500W)：276mm×103mm×415mm PSI9000T(320W/640W)：92mm×239mm×335mm PSI9000T(1000W/1500W)：92mm×239mm×395mm |
| 重量 | PSI9000DT(320W/640W)：6.5kg PSI9000DT(1000W/1500W)：7.5kg PSI9000T(320W/640W)：7kg PSI9000T(1000W/1500W)：8kg |
オプション
PSI9000 DT用オプション
| KIT-RACK | ラックマウントキット |
|---|---|
| LIC-MC-S | EA Power control マルチコントロールライセンス （シングルユーザー） |
| LIC-MS-M | EA Power control マルチコントロールライセンス （複数ユーザー（5）） |
| KIT-CALIB | 校正データ |
PSI9000 T用オプション
| IF-KE4 | インターフェースオプション LAN/USB/アナログ |
|---|---|
| LIC-MC-S | EA Power control マルチコントロールライセンス （シングルユーザー） |
| LIC-MC-M | EA Power control マルチコントロールライセンス （複数ユーザー（5）） |
| KIT-CALIB | 校正データ |
ラインアップ
【モデルコードの見方】
ＰＳＩ９ＸＸＸ-ＹＹ-ＺＺ XXX：最大電圧、ZZ：DT(横置き）or T（縦置き）
【PSI9000 DTシリーズ】
| モデル | 電力 | 電圧 | 電流 | 電圧リップル | 電流リップル | 効率 |
|---|---|---|---|---|---|---|
| PSI9040-20 DT | 320W | 0-40V | 0-20A | 8mVpp / 0.8mVrms | 1mArms | ≦88% |
| PSI9080-10 DT | 320W | 0-80V | 0-10A | 8mVpp / 0.8mVrms | 1mArms | ≦89% |
| PSI9200-04 DT | 320W | 0-200V | 0-4A | 20mVpp / 2.5mVrms | 1.5mArms | ≦89% |
| PSI9040-40 DT | 640W | 0-40V | 0-40A | 8mVpp / 0.8mVrms | 1mArms | ≦89% |
| PSI9080-20 DT | 640W | 0-80V | 0-20A | 8mVpp / 0.8mVrms | 1mArms | ≦91% |
| PSI9200-10 DT | 640W | 0-200V | 0-10A | 20mVpp / 2.5mVrms | 1.5mArms | ≦92% |
| PSI9040-40 DT1K ※1 | 1000W | 0-40V | 0-40A | 10mVpp / 1.5mVrms | 6mArms | ≦92% |
| PSI9080-40 DT | 1000W | 0-80V | 0-40A | 10mVpp / 1.5mVrms | 6mArms | ≦92% |
| PSI9200-15 DT | 1000W | 0-200V | 0-15A | 60mVpp / 9mVrms | 1.8mArms | ≦93% |
| PSI9360-10 DT | 1000W | 0-360V | 0-10A | 58mVpp / 11mVrms | 2mArms | ≦93% |
| PSI9500-06 DT | 1000W | 0-500V | 0-6A | 62mVpp / 13mVrms | 8mArms | ≦93% |
| PSI9750-04 DT | 1000W | 0-750V | 0-4A | 94mVpp / 16mVrms | 10mArms | ≦93% |
| PSI9040-60 DT | 1500W | 0-40V | 0-60A | 10mVpp / 1.5mVrms | 6mArms | ≦92% |
| PSI9080-60 DT | 1500W | 0-80V | 0-60A | 10mVpp / 1.5mVrms | 6mArms | ≦92% |
| PSI9200-25 DT | 1500W | 0-200V | 0-25A | 60mVpp / 9mVrms | 1.8mArms | ≦93% |
| PSI9360-15 DT | 1500W | 0-360V | 0-15A | 58mVpp / 11mVrms | 2mArms | ≦93% |
| PSI9500-10 DT | 1500W | 0-500V | 0-10A | 62mVpp / 13mVrms | 8mArms | ≦93% |
| PSI9750-06 DT | 1500W | 0-750V | 0-6A | 94mVpp / 16mVrms | 10mArms | ≦93% |
※1 PSI9040-40 DTには、同じ電圧/電流で640Wと1000Wモデルがあり、1000WモデルをPSI9040-40 DT1Kとしています

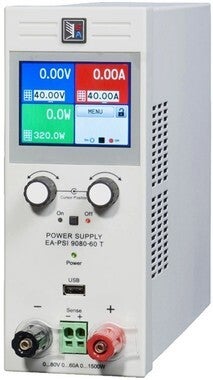

【PSI9000 Tシリーズ】
750Vモデルは無し。Ethernet＆アナログはオプションです
| モデル | 電力 | 電圧 | 電流 | 電圧リップル | 電流リップル | 効率 |
|---|---|---|---|---|---|---|
| PSI9040-20 T | 320W | 0-40V | 0-20A | 12mVpp / 1.4mVrms | 2.2mArms | ≦88% |
| PSI9080-10 T | 320W | 0-80V | 0-10A | 26mVpp / 3mVrms | 1.1mArms | ≦89% |
| PSI9200-04 T | 320W | 0-200V | 0-4A | 43mVpp / 7mVrms | 0.4mArms | ≦89% |
| PSI9040-40 T | 640W | 0-40V | 0-40A | 12mVpp / 1.4mVrms | 1.6mArms | ≦89% |
| PSI9080-20 T | 640W | 0-80V | 0-20A | 14mVpp / 1.6mVrms | 1.2mArms | ≦91% |
| PSI9200-10 T | 640W | 0-200V | 0-10A | 31mVpp / 5mVrms | 0.6mArms | ≦92% |
| PSI9040-40 T1K※2 | 1000W | 0-40V | 0-40A | 6.8mVpp / 0.8mVrms | 1.8mArms | ≦92% |
| PSI9080-40 T | 1000W | 0-80V | 0-40A | 6.8mVpp / 0.8mVrms | 1.8mArms | ≦92% |
| PSI9200-15 T | 1000W | 0-200V | 0-15A | 56mVpp / 9mVrms | 1.8mArms | ≦93% |
| PSI9500-06 T | 1000W | 0-500V | 0-6A | 62mVpp / 13mVrms | 0.6mArms | ≦93% |
| PSI9040-60 T | 1500W | 0-40V | 0-60A | 6.8mVpp / 0.8mVrms | 1.8mArms | ≦92% |
| PSI9080-60 T | 1500W | 0-80V | 0-60A | 6.8mVpp / 0.8mVrms | 1.8mArms | ≦92% |
| PSI9200-25 T | 1500W | 0-200V | 0-25A | 56mVpp / 9mVrms | 1.8mArms | ≦93% |
| PSI9500-10 T | 1500W | 0-500V | 0-10A | 62mVpp / 13mVrms | 0.6mArms | ≦93% |
※2 PSI9040-40 Tには、同じ電圧/電流で640Wと1000Wモデルがあり、1000WモデルをPSI9040-40 T1Kとしています
