大容量プログラマブル直流電源 PSI10000 WRシリーズ
4U（178mm）の筐体で最大30kWの出力！AC入力三相400/200V系に両対応！
PSI10000WRシリーズは1台当たり最大30kW出力が可能なプログラマブル直流電源です。再エネ用パワコン試験における太陽電池模擬や車載電装品評価のバッテリー模擬（出力側のみ）に最適です。筐体サイズは4U（高さ178mm）で19インチラックへの搭載が可能、重量は50kg/台とコンパクトで軽量な設計です。
AC入力電圧は三相400V系と三相200V系（※）に1台で両対応しており、幅広いユーザユーティリティに対応可能です。
さらに、最大64台、1.92MWまでMaster-slave接続方式による並列容量拡張も可能で、PSI10000 3Uシリーズとの並列容量拡張も可能です。
※三相400V系入力時と比較して、定格容量が60%に制限されます。
世界各国の自動車メーカーで圧倒的な導入実績を誇るEA（EA Elektro-Automatik）のソリューションや製品をご紹介しています。
幅広い開発領域に対応したEAの直流電源ソリューションを詳しく解説しているお役立ち資料などもダウンロードいただけます。
リンク：EA社の直流電源ソリューション
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email：keisoku@toyo.co.jp
特長
- 4Uのコンパクトな筐体で最大30kW出力
- DC 60～2000Vまでの豊富な電圧ラインナップ
- 三相380-480V入力、三相208V入力(※)両対応
※三相208V入力時は18kWに容量制限 - 最大64台Master-slave接続による並列容量拡張
PSB10000 3Uシリーズとも並列接続可能 - 業界最高レベルの最大96%の効率と0.99以上の力率で省エネ
- 任意波形・シーケンス機能など充実したプログラマブル機能
4Uの筐体で
30kWの大容量出力

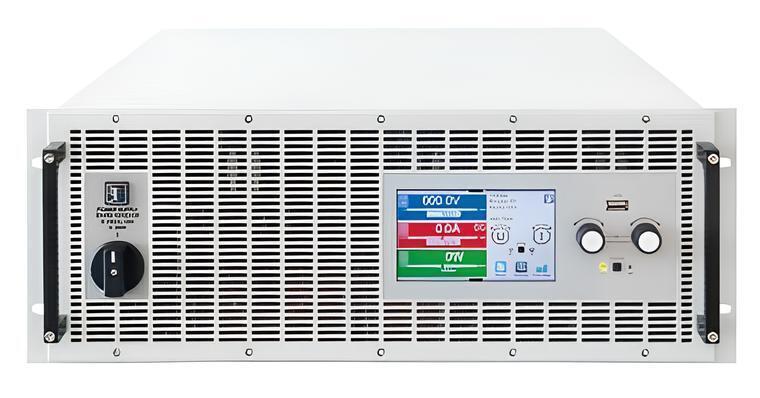

- フロントパネルイメージ
任意波形機能
XY table機能

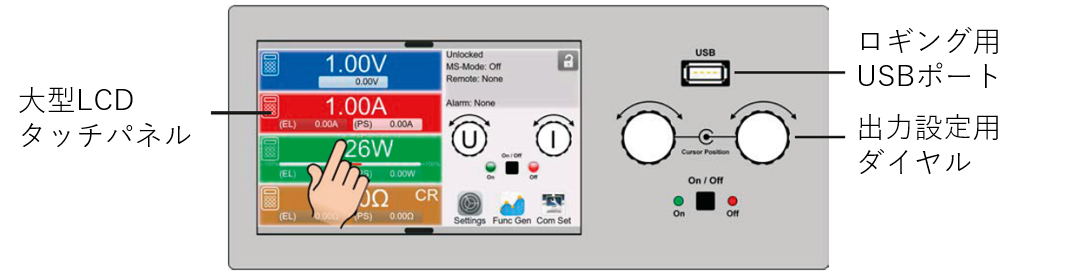

7インチの大型LCDタッチパネルと出力設定用ダイヤルからDC出力値や各設定の変更を行います。
また、各種任意波形やシーケンス機能の設定も可能です。
XY table機能を用いれば、バッテリー・FC・PVのI-V特性カーブを設定して、各種模擬電源として使用することができます。
ロギング用USBポートにUSBメモリを挿入し、出力値のcsvファイル形式でのロギングや出力波形の読み込みが可能です。
- 外部制御用ソフトウェア EA Power Control
外部制御ソフトウェアEA Power Controlを用いて、本体に標準装備しているUSBないしはEthernetインターフェース経由での外部制御が可能となります。出力値の設定、OutputのON/OFFはもちろんのこと、ロギング機能やスクリプト送信も可能です。
EA Power Controlはメーカホームページより無償ダウンロードが可能です。 さらに拡張ライセンスLIC-M（有償オプション）による機能拡張で、外部制御による任意波形機能（XY table含む）・グラフ機能・複数台制御機能も追加されます。
仕様
| 項目 | 仕様 |
|---|---|
| 出力仕様 | |
| 出力モード | CC、CV、CP、CRモード |
| 安定度 | <0.02% of FS(CV)、<0.02% of FS(CC) |
| ロードレギュレーション(0-100%) | <0.05 of FS(CV)、0.1% of FS(CC) |
| ラインレギュレーション | <0.01 of FS(CV)、0.01% of FS(CC) |
| 立上り時間 | CVモード 10-90% 最大20msec |
| CCモード 10-90% 最大10msec | |
| 入力仕様 | |
|---|---|
| AC入力 | 三相208V/380V/400V/480V, ±10% |
| 周波数 | 45-65Hz |
| 力率 | 0.99以上 |
| 一般仕様 | |||
|---|---|---|---|
| 保護モード | 過電圧保護(OVP)、過電流保護(OCP)、過電力保護(OPP)、高温保護(OT)、入力異常(PF) | ||
| 効率 | 最大95.1～96.5%(モデルにより異なります) | ||
| 動作温度 | 0 ～ 50℃ | ||
| 保存温度 | -20 ～ 70℃ | ||
| 湿度 | <80%、結露無きこと | ||
| 高度 | 2000m以下 | ||
| 外形寸法 | 483mm(W)×178mm(H)×668mm(D) | ||
| 重量 | 50kg | ||
| 並列運転 | 最大64台 | ||
| 外部インターフェース | USB / Ethernet / アナログ 標準装備 その他：オプションの項をご参照ください |
||
オプション
外部インターフェースオプション（USB/Ethernet/アナログ標準装備）
| モデルコード | 内容 |
|---|---|
| IF-AB-RS232 | RS-232 インターフェース |
| IF-AB-CAN | CAN インターフェース |
| IF-AB-CANO | CANopen インターフェース |
| IF-AB-ECT | EtherCAT インターフェース |
| IF-AB-MBUS1P | Modbus TCP インターフェース |
| IF-AB-PBUS | Profibus DPV1 インターフェース |
| IF-AB-PNET1P | Profinet-IO インターフェース |
ソフトウェア拡張オプション（外部制御による任意波形発生機能など）
| モデルコード | 内容 |
|---|---|
| LIC-M | EA Power Control拡張ライセンス（5ライセンス） |
ラインアップ
4Uモデル
| モデルコード | 電圧 | 電流 | 容量（三相208V/三相380-480V) |
|---|---|---|---|
| PSI10060-1000WR-4U | 0-60V | 0-1000A | 18kW/30kW |
| PSI10080-1000WR-4U | 0-80V | 0-1000A | |
| PSI10200-420WR-4U | 0-200V | 0-420A | |
| PSI10360-240WR-4U | 0-360V | 0-240A | |
| PSI10500-180WR-4U | 0-500V | 0-180A | |
| PSI10750-120WR-4U | 0-750V | 0-120A | |
| PSI10920-125WR-4U | 0-920V | 0-125A | |
| PSI11000-80WR-4U | 0-1000V | 0-80A | |
| PSI11500-60WR-4U | 0-1500V | 0-60A | |
| PSI12000-40WR-4U | 0-2000V | 0-40A |
