EA - Elektro Automatik GmbH & Co. KG（エレクトロオートマティック / ドイツ）
小型 電力回生式直流電子負荷 ELR10000 2Uシリーズ
2U(88mm)の筐体で1.2kW～3kW
ELR10000 2Uシリーズは1台当たり最大3kW出力が可能な小型の直流電子負荷装置です。13kg以下の軽量かつ2Uの非常にコンパクトな筐体で、単相110-127VACおよび単相208-240VAC入力に両対応しているためユーティリティの制約も非常に低くなっております。
また、最大で1500VDCまで動作可能なモデルも取りそろえ、このコンパクトな筐体で高電圧の負荷動作にも対応しております。
世界各国の自動車メーカーで圧倒的な導入実績を誇るEA（EA Elektro-Automatik）のソリューションや製品をご紹介しています。
幅広い開発領域に対応したEAの直流電源ソリューションを詳しく解説しているお役立ち資料などもダウンロードいただけます。
リンク：EA社の直流電源ソリューション
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email:keisoku[at]toyo.co.jp
特長
- 2Uのコンパクトな筐体
- DC 80～1500Vまでの豊富な電圧ラインナップ
- AC入力：単相110-127V、単相208-240V
- 容量：1.2～3kW
- 最大64台Master-slave接続による並列容量拡張
- 任意波形・シーケンス機能など充実したプログラマブル機能
2U/約10～13kgのコンパクト・軽量な筐体

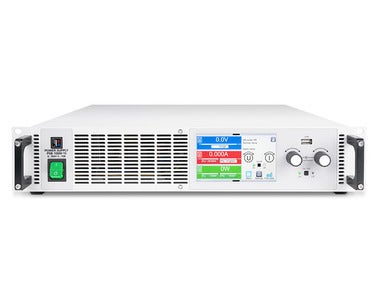

【フロントパネルイメージ】
出力の設定はフロントパネルの大型LCDタッチパネルおよびダイヤルにて行います。
また、オンサイトでの任意波形・シーケンスの設定も可能です。XY table機能を使用されますと、バッテリーカーブ・FCカーブ・PVカーブを設定頂き、各種模擬電源としてもご使用頂けます。
シーケンス・XY table機能においてはcsvファイル形式での波形の出力および書込みが可能で、ロギング用USBポートから波形を読込ませることもできます。
【外部制御用ソフトウェア EA Power Control】
本体にUSB/Ethernet/アナログインターフェースを標準装備しており、ソフトウェアEA Power Controlをご使用頂いての外部制御が可能です。インターフェースはオプションでRS232, CAN, Modbusなども追加することができます（オプション参照）。
ソフトウェアは標準添付となり、出力値の設定・コマンド送受信が可能です。拡張ライセンス（有償）による機能拡張を使えば、外部制御による任意波形機能・グラフ機能・複数台コントロール機能も追加されます。
仕様
| 項目 | 仕様 | |
|---|---|---|
| DC負荷動作仕様 | ||
| 動作モード | CC, CV, CP, CRモード | |
| 安定度 | <0.02% of FS (CV)、<0.02% of FS (CC) | |
| ロードレギュレーション (0-100%) |
<0.05% of FS (CV)、0.1% of FS (CC) | |
| ラインレギュレーション | <0.01% of FS (CV)、0.01% of FS (CC) | |
| 立上り/立下り時間 | CCモード 10-90% 最大10msec 90-10% 最大10msec |
|
| AC入力仕様 | ||
| AC入力 | 単相208-240V±10%、単相110-127V±10% ※単相110-127V入力時は容量制限有り |
|
| 周波数 | 45-65Hz | |
| 力率 | 0.99以上 | |
| 一般仕様 | ||
| 保護モード | 過電圧保護(OVP)、過電流保護(OCP) 過電力保護(OPP)、高温保護(OT)、入力異常(PF) |
|
| 効率 | 最大94～95%(モデルにより異なります) | |
| 動作温度 | 0 ～ 50℃ | |
| 保存温度 | -20 ～ 70℃ | |
| 湿度 | <80%、結露無きこと | |
| 高度 | 2000m以下 | |
| 外形寸法 | 483mm(W)×88mm(H)×462mm(D) | |
| 重量 | 9.5kg(1.5kW)、12.7kg(3kW) | |
| 並列運転 | 最大64台 | |
| 外部インターフェース | USB/Ethernet/アナログ 標準装備 その他：オプションの項をご参照下さい |
|
オプション
外部インターフェースオプション（USB/Ethernet/アナログ標準装備）
| モデルコード | 内容 |
|---|---|
| IF-AB-RS232 | RS-232 インターフェース |
| IF-AB-CAN | CAN インターフェース |
| IF-AB-CANO | CANopen インターフェース |
| IF-AB-ECT | EtherCAT インターフェース |
| IF-AB-MBUS1P | Modbus TCP インターフェース |
| IF-AB-PBUS | Profibus DPV1 インターフェース |
| IF-AB-PNET1P | Profinet-IO インターフェース |
ソフトウェア拡張オプション（外部制御による任意波形発生機能など）
| モデルコード | 内容 |
|---|---|
| LIC-M | EA Power Control拡張ライセンス（5ライセンス） |
ラインアップ
| モデルコード | 電圧 | 電流 | 容量 （単相110-127V/208-240V） |
|---|---|---|---|
| ELR10080-60-2U | 0-80V | 0-60A | 1200W/1500W |
| ELR10200-25-2U | 0-200V | 0-25A | |
| ELR10360-15-2U | 0-360V | 0-15A | |
| ELR10500-10-2U | 0-500V | 0-10A | |
| ELR10750-06-2U | 0-750V | 0-6A | |
| ELR10080-120-2U | 0-80V | 0-120A | 1500W/3000W |
| ELR10200-50-2U | 0-200V | 0-50A | |
| ELR10360-30-2U | 0-360V | 0-30A | |
| ELR10500-20-2U | 0-500V | 0-20A | |
| ELR10750-12-2U | 0-750V | 0-12A | |
| ELR11000-10-2U | 0-1000V | 0-10A | |
| ELR11500-06-2U | 0-1500V | 0-6A |
