EA - Elektro Automatik GmbH & Co. KG（エレクトロオートマティック / ドイツ）

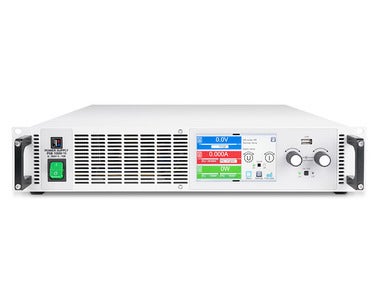

プログラマブル直流電源装置 PSI10000 2Uシリーズ
2U(88mm)の筐体で1.2kW～3kW
PSI10000 2Uシリーズは1台当たり最大3kW出力が可能なプログラマブル直流電源です。比較的小容量のパワーコントロールユニットやモータの駆動試験、各種デバイスの耐圧試験などに最適です。
13kg以下の軽量かつ2Uの非常にコンパクトな筐体で、単相110-127VACおよび単相208-240VAC入力に両対応しているためユーティリティの制約も非常に低くなっております。
また、最大で1500VDCまで出力可能なモデルも取りそろえ、このコンパクトな筐体で高電圧の出力にも対応しております。
世界各国の自動車メーカーで圧倒的な導入実績を誇るEA（EA Elektro-Automatik）のソリューションや製品をご紹介しています。
幅広い開発領域に対応したEAの直流電源ソリューションを詳しく解説しているお役立ち資料などもダウンロードいただけます。
リンク：EA社の直流電源ソリューション
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- 2Uのコンパクトな筐体
- DC 60～1500Vまでの豊富な電圧ラインナップ
- AC入力：単相110-127V±10%、単相208-240V±10%
- 容量：1.2～3kW
- 最大64台Master-slave接続による並列容量拡張
- 任意波形・シーケンス機能など充実したプログラマブル機能
フロントパネルイメージ
任意波形機能
XY table機能
7インチの大型LCDタッチパネルと出力設定用ダイヤルからDC出力値や各設定の変更を行います。
また、各種任意波形やシーケンス機能の設定も可能です。
XY機能を用いれば、バッテリー・FC・PVのI-V特性カーブを設定して、各種模擬電源として使用することができます。
ロギング用USBポートにUSBメモリを挿入し、出力値のcsvファイル形式でのロギングや出力波形の読み込みが可能です。
外部制御用ソフトウェア EA Power Control
外部制御ソフトウェアEA Power Controlを用いて、本体に標準装備しているUSBないしはEthernetインターフェース経由での外部制御が可能となります。出力値の設定、OutputのON/OFFはもちろんのこと、ロギング機能やスクリプト送信も可能です。
EA Power Controlはメーカホームページより無償ダウンロードが可能です。 さらに拡張ライセンスLIC-M（有償オプション）による機能拡張で、外部制御による任意波形機能（XY table含む）・グラフ機能・複数台制御機能も追加されます。
仕様
| 項目 | 仕様 | |
|---|---|---|
| 出力仕様 | ||
| 出力モード | CC, CV, CP, CRモード | |
| 安定度 | <0.02% of FS (CV)、<0.02% of FS (CC) | |
| ロードレギュレーション (0-100%) |
<0.05% of FS (CV)、0.1% of FS (CC) | |
| ラインレギュレーション | <0.01% of FS (CV)、0.01% of FS (CC) | |
| 立上り時間 | CVモード 10-90% 最大20msec CCモード 10-90% 最大10msec |
|
| 入力仕様 | ||
| AC入力 | 単相208-240V±10%、単相110-127V±10% ※単相110-127V入力時は容量制限有り |
|
| 周波数 | 45-65Hz | |
| 力率 | 0.99以上 | |
| 一般仕様 | ||
| 保護モード | 過電圧保護(OVP)、過電流保護(OCP) 過電力保護(OPP)、高温保護(OT)、入力異常(PF) |
|
| 効率 | 最大94～95%(モデルにより異なります) | |
| 動作温度 | 0 ～ 50℃ | |
| 保存温度 | -20 ～ 70℃ | |
| 湿度 | <80%、結露無きこと | |
| 高度 | 2000m以下 | |
| 外形寸法 | 483mm(W)×88mm(H)×462mm(D) | |
| 重量 | 9.5kg(1.5kW)、12.7kg(3kW) | |
| 並列運転 | 最大64台 | |
| 外部インターフェース | USB/Ethernet/アナログ 標準装備 その他：オプションの項をご参照下さい |
|
オプション
外部インターフェースオプション（USB/Ethernet/アナログ標準装備）
| モデルコード | 内容 |
|---|---|
| IF-AB-RS232 | RS-232 インターフェース |
| IF-AB-CAN | CAN インターフェース |
| IF-AB-CANO | CANopen インターフェース |
| IF-AB-ECT | EtherCAT インターフェース |
| IF-AB-MBUS1P | Modbus TCP インターフェース |
| IF-AB-PBUS | Profibus DPV1 インターフェース |
| IF-AB-PNET1P | Profinet-IO インターフェース |
ソフトウェア拡張オプション（外部制御による任意波形発生機能など）
| モデルコード | 内容 |
|---|---|
| LIC-M | EA Power Control拡張ライセンス（5ライセンス） |
ラインアップ
| モデルコード | 電圧 | 電流 | 容量 (単相110-127V/208-240V) |
|---|---|---|---|
| PSI10060-60-2U | 0-60V | 0-60A | 1200W/1500W |
| PSI10080-60-2U | 0-80V | 0-60A | |
| PSI10200-25-2U | 0-200V | 0-25A | |
| PSI10360-15-2U | 0-360V | 0-15A | |
| PSI10500-10-2U | 0-500V | 0-10A | |
| PSI10750-06-2U | 0-750V | 0-6A | |
| PSI10060-120-2U | 0-60V | 0-120A | 1500W/3000W |
| PSI10080-120-2U | 0-80V | 0-120A | |
| PSI10200-50-2U | 0-200V | 0-50A | |
| PSI10360-30-2U | 0-360V | 0-30A | |
| PSI10500-20-2U | 0-500V | 0-20A | |
| PSI10750-12-2U | 0-750V | 0-12A | |
| PSI11000-10-2U | 0-1000V | 0-10A | |
| PSI11500-06-2U | 0-1500V | 0-6A |
ダウンロード
PSI10000 2Uシリーズ 英文データシート
注）DC-Output dynamicにFall time 90-10% CVと Fall time 90-10% CCが定義されていますが誤記となります。
各Fall timeは定義されませんのでご注意ください。
※クリックしてPDFを表示・保存できます
