プログラマブル直流電源 PSI10000 3Uシリーズ
3U(133mm)の筐体で3kW～15kW
PSI10000 3Uシリーズは1台当たり最大15kW出力が可能なプログラマブル直流電源です。再エネ用パワコン試験における太陽電池模擬や車載DC-DCコンバータのご試験に最適です。
4UサイズのPSI10000WRシリーズと比べてコンパクト・軽量で導入コストが大幅に抑えられるため、スモールスタートにも最適です。
AC入力電圧によってEUモデルとJPモデルの2種類があり、EUモデルは三相400V系と三相200V系（※）に両対応、JPモデルは三相200V系（※）のみに対応しておりEUモデルよりもさらに低コストとなっております。さらに、64台までMaster-slave接続方式による並列容量拡張も可能で、大容量30kWモデルのPSI10000WRシリーズとの並列容量拡張も可能です。
※三相400V系入力時と比較して、定格容量が60%に制限されます。
世界各国の自動車メーカーで圧倒的な導入実績を誇るEA（EA Elektro-Automatik）のソリューションや製品をご紹介しています。
幅広い開発領域に対応したEAの直流電源ソリューションを詳しく解説しているお役立ち資料などもダウンロードいただけます。
リンク：EA社の直流電源ソリューション
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- 3Uのコンパクトな筐体
- DC 60～2000Vまでの豊富な電圧ラインナップ
- AC入力電圧によってEUモデルとJPモデルの2種類
- EUモデル：
- 三相380-480V入力、三相208V入力(※)両対応
-
容量ラインナップ：5kW/10kW/15kW
※三相208V入力時はそれぞれ3kW/6kW/9kWに容量制限
- JPモデル：
- 三相208V入力対応
- 容量ラインナップ：3kW/6kW/9kW
- EUモデルと比較して廉価
- ご購入後にEUモデルへのアップデートも可（有料）
- 最大64台Master-slave接続による並列容量拡張
大容量30kW/4UモデルのPSI10000WRシリーズとも並列接続可能 - 業界最高レベルの最大94.5～95.5%の効率（モデルによる）と
0.99以上の力率で省エネ - 任意波形・シーケンス機能など充実したプログラマブル機能

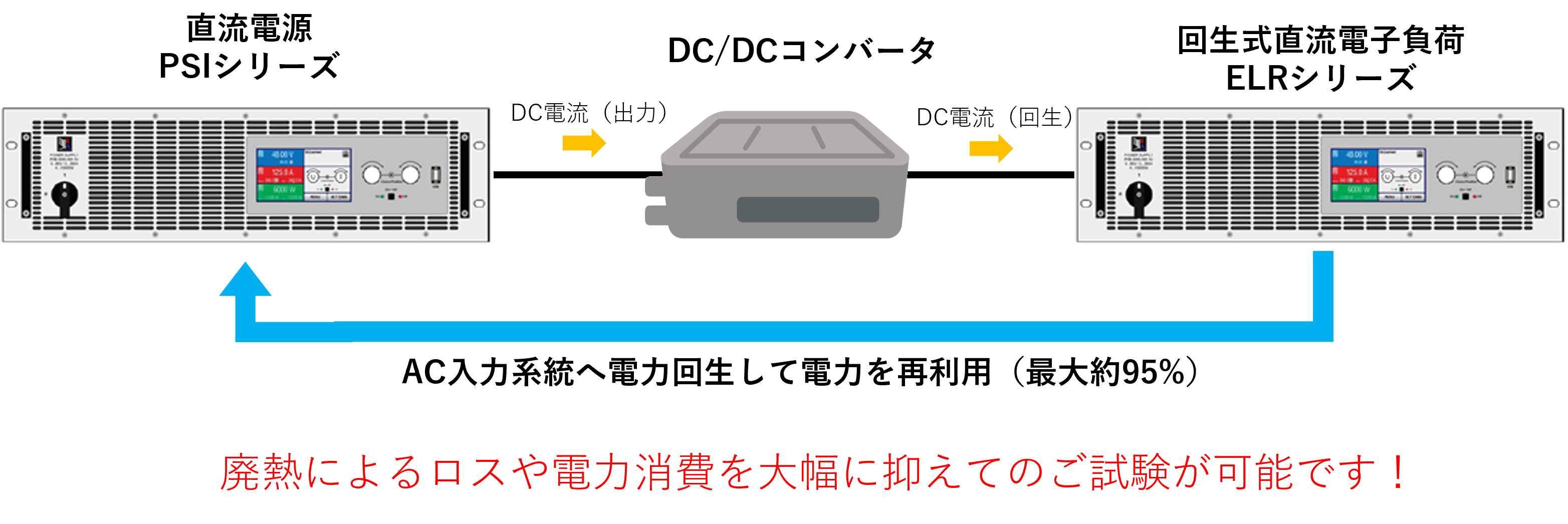

【ご使用例：車載DC-DCコンバータのご試験構成】
- 構成イメージ図

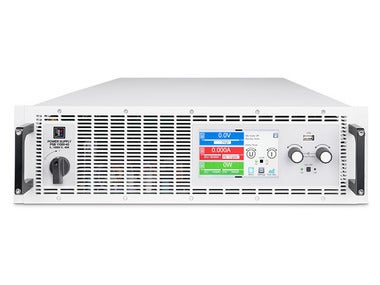

フロントパネルイメージ
任意波形機能
XY table機能
7インチの大型LCDタッチパネルと出力設定用ダイヤルからDC出力値や各設定の変更を行います。
また、各種任意波形やシーケンス機能の設定も可能です。
XY機能を用いれば、バッテリー・FC・PVのI-V特性カーブを設定して、各種模擬電源として使用することができます。
ロギング用USBポートにUSBメモリを挿入し、出力値のcsvファイル形式でのロギングや出力波形の読み込みが可能です。
外部制御用ソフトウェア EA Power Control
外部制御ソフトウェアEA Power Controlを用いて、本体に標準装備しているUSBないしはEthernetインターフェース経由での外部制御が可能となります。出力値の設定、OutputのON/OFFはもちろんのこと、ロギング機能やスクリプト送信も可能です。
EA Power Controlはメーカホームページより無償ダウンロードが可能です。 さらに拡張ライセンスLIC-M（有償オプション）による機能拡張で、外部制御による任意波形機能（XY table含む）・グラフ機能・複数台制御機能も追加されます。
仕様
| 項目 | 仕様 | |
|---|---|---|
| 出力仕様 | ||
| 出力モード | CC, CV, CP, CRモード | |
| 安定度 | <0.02% of FS (CV)、<0.02% of FS (CC) | |
| ロードレギュレーション (0-100%) |
<0.05% of FS (CV)、0.1% of FS (CC) | |
| ラインレギュレーション | <0.01% of FS (CV)、0.01% of FS (CC) | |
| 立上り時間 | CVモード 10-90% 最大10msec CCモード 10-90% 最大2msec |
|
| 入力仕様 | ||
| AC入力 | EUモデル 三相208V±10%、三相380/400/480V±10% ※三相208V入力時は容量制限有り |
JPモデル 三相208V±10% |
| 周波数 | 45-65Hz | |
| 力率 | 0.99以上 | |
| 一般仕様 | ||
| 保護モード | 過電圧保護(OVP)、過電流保護(OCP) 過電力保護(OPP)、高温保護(OT)、入力異常(PF) |
|
| 効率 | 約94.5～95.5%(モデルにより異なります) | |
| 動作温度 | 0 ～ 50℃ | |
| 保存温度 | -20 ～ 70℃ | |
| 湿度 | <80%、結露無きこと | |
| 高度 | 2000m以下 | |
| 外形寸法 | 483mm(W)×132mm(H)×768mm(D) | |
| 重量 | 18.0kg(5kW)、25.4kg(10kW)、32.8kg(15kW) | |
| 並列運転 | 最大64台 | |
| 外部インターフェース | USB/Ethernet/アナログ 標準装備 その他：オプションの項をご参照下さい |
|
オプション
外部インターフェースオプション（USB/Ethernet/アナログ標準装備）
| モデルコード | 内容 |
|---|---|
| IF-AB-RS232 | RS-232 インターフェース |
| IF-AB-CAN | CAN インターフェース |
| IF-AB-CANO | CANopen インターフェース |
| IF-AB-ECT | EtherCAT インターフェース |
| IF-AB-MBUS1P | Modbus TCP インターフェース |
| IF-AB-PBUS | Profibus DPV1 インターフェース |
| IF-AB-PNET1P | Profinet-IO インターフェース |
ソフトウェア拡張オプション（外部制御による任意波形発生機能など）
| モデルコード | 内容 |
|---|---|
| LIC-M | EA Power Control拡張ライセンス（5ライセンス） |
ラインアップ
EUモデル（三相208V入力および三相380-480V入力）
| モデルコード | 電圧 | 電流 | 容量 （三相208V/三相380-480V） |
|---|---|---|---|
| PSI10060-170-3U-EU | 0-60V | 0-170A | 3kW/5kW |
| PSI10080-170-3U-EU | 0-80V | 0-170A | |
| PSI10200-70-3U-EU | 0-200V | 0-70A | |
| PSI10360-40-3U-EU | 0-360V | 0-40A | |
| PSI10500-30-3U-EU | 0-500V | 0-30A | |
| PSI10750-20-3U-EU | 0-750V | 0-20A | |
| PSI10060-340-3U-EU | 0-60V | 0-340A | 6kW/10kW |
| PSI10080-340-3U-EU | 0-80V | 0-340A | |
| PSI10200-140-3U-EU | 0-200V | 0-140A | |
| PSI10360-80-3U-EU | 0-360V | 0-80A | |
| PSI10500-60-3U-EU | 0-500V | 0-60A | |
| PSI10750-40-3U-EU | 0-750V | 0-40A | |
| PSI11000-30-3U-EU | 0-1000V | 0-30A | |
| PSI11500-20-3U-EU | 0-1500V | 0-20A | |
| PSI10060-510-3U-EU | 0-60V | 0-510A | 9kW/15kW |
| PSI10080-510-3U-EU | 0-80V | 0-510A | |
| PSI10200-210-3U-EU | 0-200V | 0-210A | |
| PSI10360-120-3U-EU | 0-360V | 0-120A | |
| PSI10500-90-3U-EU | 0-500V | 0-90A | |
| PSI10750-60-3U-EU | 0-750V | 0-60A | |
| PSI11000-40-3U-EU | 0-1000V | 0-40A | |
| PSI11500-30-3U-EU | 0-1500V | 0-30A | |
| PSI12000-20-3U-EU | 0-2000V | 0-20A |
JPモデル（三相208V入力）
| モデルコード | 電圧 | 電流 | 容量 （三相208V入力） |
|---|---|---|---|
| PSI10060-170-3U-JP | 0-60V | 0-170A | 3kW |
| PSI10080-170-3U-JP | 0-80V | 0-170A | |
| PSI10200-70-3U-JP | 0-200V | 0-70A | |
| PSI10360-40-3U-JP | 0-360V | 0-40A | |
| PSI10500-30-3U-JP | 0-500V | 0-30A | |
| PSI10750-20-3U-JP | 0-750V | 0-20A | |
| PSI10060-340-3U-JP | 0-60V | 0-340A | 6kW |
| PSI10080-340-3U-JP | 0-80V | 0-340A | |
| PSI10200-140-3U-JP | 0-200V | 0-140A | |
| PSI10360-80-3U-JP | 0-360V | 0-80A | |
| PSI10500-60-3U-JP | 0-500V | 0-60A | |
| PSI10750-40-3U-JP | 0-750V | 0-40A | |
| PSI11000-30-3U-JP | 0-1000V | 0-30A | |
| PSI11500-20-3U-JP | 0-1500V | 0-20A | |
| PSI10060-510-3U-JP | 0-60V | 0-510A | 9kW |
| PSI10080-510-3U-JP | 0-80V | 0-510A | |
| PSI10200-210-3U-JP | 0-200V | 0-210A | |
| PSI10360-120-3U-JP | 0-360V | 0-120A | |
| PSI10500-90-3U-JP | 0-500V | 0-90A | |
| PSI10750-60-3U-JP | 0-750V | 0-60A | |
| PSI11000-40-3U-JP | 0-1000V | 0-40A | |
| PSI11500-30-3U-JP | 0-1500V | 0-30A | |
| PSI12000-20-3U-JP | 0-2000V | 0-20A |
ダウンロード
PSI10000 3Uシリーズ 英文データシート
注）DC-Output dynamicにFall time 90-10% CVと Fall time 90-10% CCが定義されていますが誤記となります。
