AMETEK Programmable Power(アメテック / USA)

プログラマブル直流電源 XG1500/1700シリーズ

2023年9月 販売終了予定

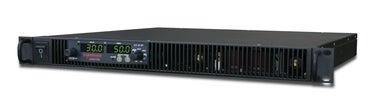

1Uラックマウントタイプの高力率プログラマブル直流電源

XG1500/1700シリーズは1Uラックマウントタイプのプログラマブル直流電源です。力率改善回路を搭載し、0.99以上の高力率を実現しています。各種テスト、生産ラインや品質保証、研究開発からOEMまで幅広く対応できるよう設計されています。定電圧(CV)モード、定電流(CC)モード、CVCC(クロスオーバー機能)など数々の機能を搭載しています。

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email:keisoku[at]toyo.co.jp

特長

  • 1Uのコンパクトな筐体で1500W~1700Wの高出力を実現
  • 最大電圧6V~600V、最大電流2.6A~220Aの24モデル
  • 標準でアナログ、RS232C、USBインターフェースを搭載
  • オプションで絶縁アナログ、GPIB(IEEE488.2)、Ethernet(LXI)を搭載可能
  • アナログ制御範囲を自由に選択でき(例:下限0V、上限2~10V範囲)、モータや電磁石、ヒーター駆動用に最適
  • シーケンスプログラムメモリ搭載でバッテリの出力変動模擬やDC-DCコンバータの入力変動試験に最適
  • 力率補正、省電力スリープモードを搭載し、省電力化に貢献

CVCC電源(クロスオーバー機能)の動作について

リレーやブレーカは開放状態と短絡状態が遷移するコンポーネントです。その試験回路も解放状態と短絡状態が遷移します。CVCC電源であれば解放状態はCV制御、短絡状態はCC制御にシームレスに切り替わるため、簡単に試験回路を組むことができます。

高力率、高効率がエコな理由について

同じ850W出力の直流電源でも、入力力率が0.99、変換効率が83%のものと、入力力率0.70、変換効率が87%のものを比較すると、力率が0.99の電源が必要な電流は10.3Aなのに対し、力率が0.70の電源は13.9Aの電流が必要です。

力率が良いと入力の設備容量が減るだけでなく、電気料金の基本料も安くなります。

仕様

XG1500/XG1700シリーズ 共通仕様

制御モード CV、CC
外部制御IF(標準搭載) アナログ、RS232C、USB
外部制御IF(オプション) 絶縁アナログ、GPIB(IEEE488.2)、Ethernet(LXI)
外部アナログ制御信号 過電圧設定入力、電流・電圧設定入力(制御範囲はユーザが調整可能)
入力電圧 100-240VAC
動作電圧範囲 85-265V
入力相数 単相
入力電流 100V動作時に23A、200V動作時に12A
入力周波数 47-63Hz
力率補正 0.99@100V/200VAC

※各モデルごとの詳細な仕様は英文データシートをご参照ください。

ハードウェア構成

XG1500/XG1700シリーズ 一般仕様

寸法 W:429 x D:483 x H:44mm(1U)
重量 10kg
冷却機能 内部ファンによる空冷
動作温度範囲 0~50°
保存温度範囲 -20~70℃;
動作湿度範囲 30~90% RH
保存湿度範囲 10~95% RH

オプション

シリーズ型番 電圧 電流 オプション
XG □□ - □□ (□□)

XG1500/XG1700シリーズ用 オプション

MEB Ethernet(LXI)
MGA GPIB(IEEE488.2)
MIA 絶縁アナログコントロール

XG1500/XG1700シリーズ用 アクセサリ

RM-XG1 ラックマウント用アングルブラケット

ラインアップ

XG1500シリーズ

型番 容量 電圧範囲 電流範囲
XG6-220 1320W 0-6V 0-220A
XG8-187.5 1500W 0-8V 0-187.5A
XG12.5-120 1500W 0-12.5V 0-120A
XG20-76 1520W 0-20V 0-76A
XG30-50 1500W 0-30V 0-50A
XG40-38 1520W 0-40V 0-38A
XG60-25 1500W 0-60V 0-25A
XG80-19 1520W 0-80V 0-19A
XG100-15 1500W 0-100V 0-15A
XG150-10 1500W 0-150V 0-10A
XG300-5 1500W 0-300V 0-5A
XG600-2.6 1560W 0-600V 0-2.6A

XG1700シリーズ

型番 容量 電圧範囲 電流範囲
XG8-220 1610W 0-8V 0-220A
XG12-140 1690W 0-12V 0-140A
XG20-84 1690W 0-20V 0-84A
XG33-50 1660W 0-33V 0-50A
XG40-42 1690W 0-40V 0-42A
XG60-28 1690W 0-60V 0-28A
XG80-21 1690W 0-80V 0-21A
XG100-17 1710W 0-100V 0-17A
XG150-11.2 1690W 0-150V 0-11.2A
XG300-5.6 1690W 0-300V 0-5.6A
XG600-2.8 1690W 0-600V 0-2.8A
