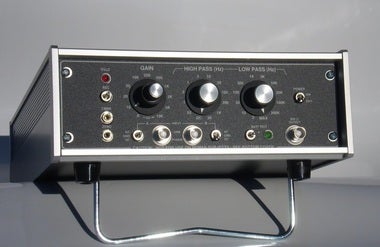

ローノイズ 電圧アナログプリアンプ 1201型
DL Instruments（旧ITHACO） 1201型は、厳選パーツを用いた完全アナログ構成と 電源ラインとの絶縁(バッテリー駆動)により、ノイズの要因を最小限に抑えた 高感度電圧測定プリアンプです。ゲイン、High Pass/Low Pass Filterなどをユーザー可変でき 測定信号に合わせて最適な設定を選択できます。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
DL Instruments（旧ITHACO）社 1201型は、微小電圧を計測するための ローノイズ（低ノイズ）、高感度プリアンプです。主に、ロックインアンプ、データロガー、オシロスコープ、電圧計等の前段のプリアンプとして使用します。
研究開発、設計における高感度計測、特にシビアなローノイズ測定を要求されるアナログ回路設計や、物性、低温物理分野においてもご使用頂いています。
- ローノイズ、高感度電圧測定プリアンプ
- ゲイン可変：ｘ10～25,000
- High Pass 及び Low Pass Filterを内蔵
- 広帯域：DC～400kHz
- 外部信号によるゲート制御
- バッテリー動作可能
厳選パーツを用いた 完全アナログ構成
内部ノイズ源となりうるデジタル制御部、デジタル表示部を全く用いない完全アナログアーキテクチャであり、また厳選された専用パーツを用いることで、ローノイズ（低ノイズ）、高感度、高精度を実現しました。
リチャージャブル バッテリー動作可能
内蔵バッテリーによる動作が可能です。AC電源ラインに起因するノイズ（50Hz、60Hzや電源ライン重畳ノイズ）による影響を無くすことが出来ます。

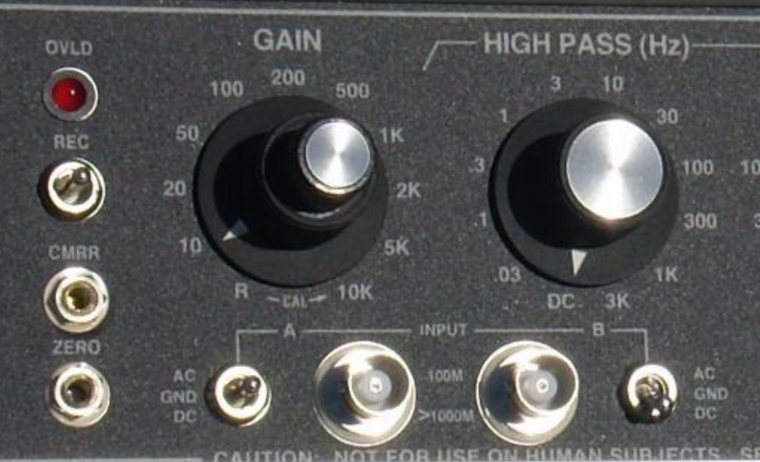

ゲイン、フィルタ周波数など ユーザー可変
前面パネルのつまみにより、ゲイン や High Pass/Low Pass Filter周波数などを可変できます。検出したい信号の状況に合わせて最適な設定をユーザーが選択できます。
東陽テクニカは、DL Instruments（旧ITHACO）社 の日本における正規取扱店です。
万一、東陽テクニカより納入したDL Instruments（旧ITHACO）社製品が故障した場合は、当社R&Dセンターで対応いたします。
納入後1年以内の故障で、製造者の責に帰する故障の修理費は無償です。但し、消耗品等の交換は実費にて行います。
仕様
| 入力インピーダンス | DCカップリング:1GΩ以上 ACカップリング:100MΩ |
|||
|---|---|---|---|---|
| 入力オフセット電流 | シングルエンド：10pA以下 差動入力：5pA以下 |
|||
| DC安定度 | 対 温度 | 6μV/℃ MAX(入力) 300μV/℃ MAX(出力) |
||
| 対 時間 | 20μV/24時間(ウォームアップ30分 ドリフト値は蓄積しません。) | |||
| 最大コモンモード耐電圧 | DCモード：10Vp-p、ACモード：200Vdc | |||
| 最大入力電圧 | ゲイン×10～100: ±750mV（レンジ） ゲイン×200～X10K: ±75mV（レンジ） |
|||
| 同相信号除去比(CMRR)（最小） | 周波数 | ゲイン×200以上 | ゲイン×200以下 | |
| DC～100Hz | 125dB | 115dB | ||
| 1KHz | 105dB | 95dB | ||
| 10KHz | 85dB | 75dB | ||
| 100KHz | 65dB | 55dB | ||
| 200KHz | 55dB | 45dB | ||
| 400KHz | 50dB | 40dB | ||
| ゲイン | ×10～10,000、1-2-5-10ステップ (ポテンションメーターにて×25,000まで連続調整可能) |
|||
| ゲイン確度 | ＜1%(パーニアはCALの位置) | |||
| ゲイン安定度 | ＜0.03%／℃ | |||
| ディストーション | 通常＜0.01% | |||
| 周波数応答 | DCカップリング:DC～400KHz(-3dB) ACカップリング:0.008Hz～400KRz(-3dB)（ローパスフィルターMAX設定時） |
|||
| ハイパスフィルタ | DC 及び 0.03Hz-3kHz(1-3-10ステップ) をスイッチ選択 | |||
| ローパスフィルタ | 3Hz-300KHz(1-3-10ステップ) 及び MAXをスイッチ選択 MAXの周波数設定は400KHz |
|||
| ノイズ | 15nV／√HZ以下(10Hz) 7nV／√HZ以下(1kHz) |
|||
| 出力 | (1)600Ω出力：20Vp-p (バッテリ動作12Vp-p) (2)Lo-z出力：18Vp-p (バッテリ動作10Vp-p) 25mAまで (3)1倍ゲイン(×1)出力：2Vp-p(バッテリ動作l.3Vp-p) 7ma |
|||
| ゲート機能 | 背面パネルBNCコネクタへの入力信号によりゲートされます。 ゲート入力最小パルス幅:20μsec |
|||
| 電源 | 100Vacおよびバッテリー駆動 | |||
| 寸法 | 9cm（高）ｘ24.2cm（幅）ｘ38.5cm（奥） | |||
