微小電流-電圧変換 アナログプリアンプ(高感度電流アンプ)1211型

DL Instruments(旧ITHACO) 1211型は、厳選パーツを用いた完全アナログ構成と 電源ラインとの絶縁(バッテリー駆動)により、ノイズの要因を最小限に抑えた 高感度電流測定プリアンプです。ゲイン、電流サプレッション、周波数応答(Low Pass Filter) などをユーザー可変でき 測定信号に合わせて最適な設定を選択できます。

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp

特長

DL Instruments(旧ITHACO)社 1211型は、微小電流を計測するための ローノイズ(低ノイズ)、高感度プリアンプです。主に ロックインアンプ、データロガー、オシロスコープ、電圧計等の前段の 微小電流→電圧変換プリアンプとして使用します。
研究開発、設計における高感度計測、特にシビアなローノイズ測定を要求されるアナログ回路設計や、物性、低温物理分野においてもご使用頂いています。

  • ローノイズ、高感度 微小電流-電圧変換アンプ
  • フルスケール感度:1pA~10mA、ダイナミックレンジ:96dB
  • 電流サプレッション:±0.1nA~1mA
  • ゲイン:10-3~10-11A/V、rise time:最速10μs
  • 外部信号によるゲート動作可能
  • バッテリー動作可能


■ 厳選パーツを用いた 完全アナログ構成

内部ノイズ源となりうるデジタル制御部、デジタル表示部を全く用いない完全アナログアーキテクチャであり、また厳選された専用パーツを用いることで、ローノイズ(低ノイズ)、高感度、高精度を実現しました。

■ リチャージャブル バッテリー動作可能

内蔵バッテリーによる動作が可能です。AC電源ラインに起因するノイズ(50Hz、60Hzや電源ライン重畳ノイズ)による影響を無くすことが出来ます。

■ ゲイン、電流サプレッション、周波数応答(Low Pass Filter)など ユーザー可変

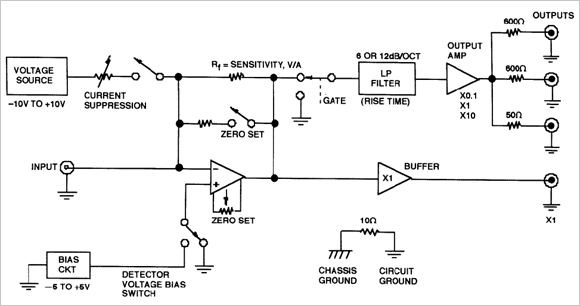

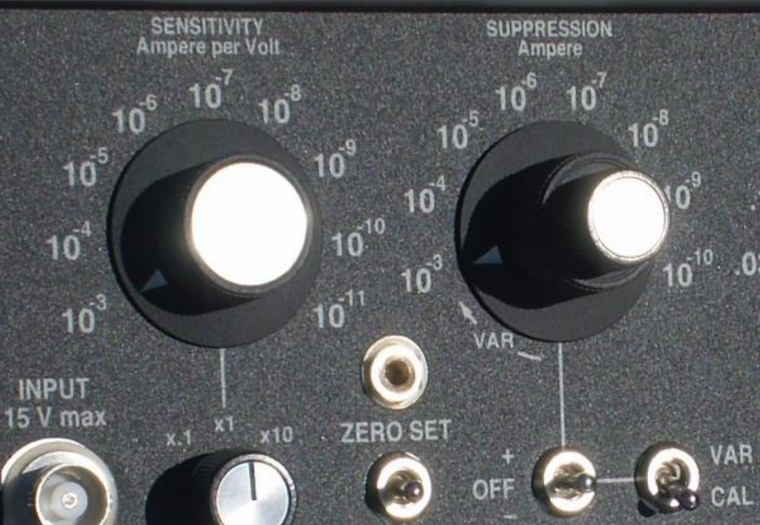

前面パネルのつまみにより、ゲインや電流サプレッション、周波数応答(Low Pass Filter)などを可変できます。検出したい信号の状況に合わせて最適な設定をユーザーが選択できます。

東陽テクニカは、DL Instruments(旧ITHACO)社 の日本における正規取扱店です。
万一、東陽テクニカより納入したDL Instruments(旧ITHACO)社製品が故障した場合は、当社R&Dセンターで対応いたします。
納入後1年以内の故障で、製造者の責に帰する故障の修理費は無償です。但し、消耗品等の交換は実費にて行います。

仕様

ゲイン(感度)
10-3~10-11A/V(9レンジ)
ゲインマルチプライヤ
×0.1、×1.、×10
オフセット電流
≦0.5×10-13A@50℃、≦1×10-14A@25℃(typ)
電圧降下
200μV以下(10-5~10-11 A/V)
ライズタイム(ローパスフィルタ)
10μs~1s(1-3-10ステップ)
出力
Lo-Z出力(50Ω、反転出力、25mAまで)
600Ω出力(反転出力)
ユニティゲイン出力(×1)
出力レベル
±10V(1kΩ負荷, Lo-Z出力)
出力安定性
≦0.003%/℃
電流サプレッション
10-3Aから10-10A(8レンジ)
入力バイアス
0~±5V
ゲーティング
リアパネルTTL入力(5kHzまで動作可能)
電源
100Vacおよびバッテリー駆動
寸法
9cm(高)x24.2cm(幅)x38.5cm(奥)
ゲイン ダイナミックレンジ 入力抵抗 周波数帯域 スペクトルノイズ密度
(rms/√Hz)
10-3A/V 96dB(63000) 0.5Ω 60kHz 75pA
10-4A/V 96dB(63000) 0.5Ω 50kHz 7.5pA
10-5A/V 96dB(63000) 45kHz 1pA
10-6A/V 88dB(25000) 20Ω 30kHz 0.2pA
10-7A/V 78dB(8000) 200Ω 25kHz 0.06pA
10-8A/V 68dB(2500) 2kΩ 13kHz 15fA
10-9A/V 62dB(1250) 20kΩ 4kHz 5fA
10-10A/V 55dB(560) 200kΩ 0.8kHz 2.5fA
10-11A/V 48dB(250) 2MΩ 0.4kHz 1.5fA

ダイナミックレンジは入力シャントキャパシタ:100pFで測定、周波数帯域は、50Ω、600Ω出力

ライズタイムとノイズ

ゲイン ノイズ:最小ライズタイム時 ノイズ:各ライズタイム設定時
ライズタイム ノイズ(rms) 設定ライズタイム ノイズ(rms)
10-3A/V 10μs 50nA 100μs 2nA
10-4A/V 10μs 5nA 100μs 2nA
10-5A/V 10μs 0.5nA 100μs 0.2nA
10-6A/V 15μs 150pA 100μs 30pA
10-7A/V 25μs 40pA 100μs 8pA
10-8A/V 40μs 15pA 1ms 0.7pA
10-9A/V 250μs 3pA 1ms 60fA
10-10A/V 450μs 0.3pA 10ms 4fA
10-11A/V 1.1ms 0.15pA 300ms 1fA

50Ω、600Ω出力、ノイズは入力シャントキャパシタ:100pFで測定
