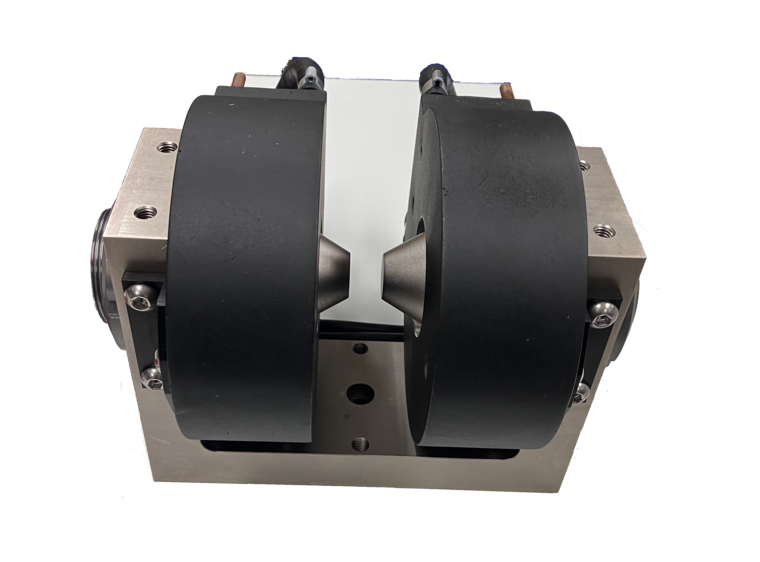

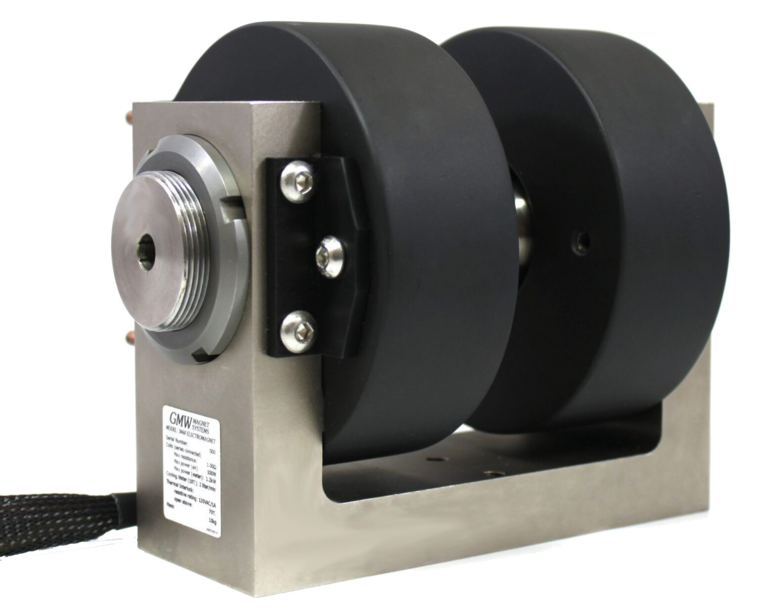

3460型 1.5T 超小型軽量・卓上電磁石
3460型 卓上電磁石は、1.5T(typ)の磁場（磁極間距離10mm時）を発生させることができます。
本製品は小型(166mmW x 120mmD x 136mmH)、軽量(10kg)のため、光学台など様々な試験台上で使用できます。また、磁極面の直径が異なる磁極を採用しており、磁極間距離も変えられるため、試験に応じて必要な磁場強度と磁場均一領域を調整することが可能です。
特長
- 小型、軽量ながら 1.5T(typ)の磁場を発生
- 垂直設置可能
- 磁極の直径：16mm or 38mm（リバーシブルではありません）
- 磁極間の距離が可変
- 水冷、空冷の両方で使用可能
- 導光穴付き磁極の使用が可能（オプション）
アプリケーション
- スピンオービットトルク
- EPR/ESR
- MOKE
- ホール効果
関連情報
- 多ch同期 ロックインアンプ搭載 ソースメジャーユニット M81型
- 磁場印加用 細型クライオスタット
細型 冷凍機クライオスタット：CCS-300
細型 寒剤フロークライオスタット：ST-300 - 3470型 1.2T 小型軽量･卓上電磁石 製品ページ
- 3480型 2.0T 小型軽量･卓上電磁石 製品ページ
仕様
3460型 一般仕様
| 磁極の直径 | 各磁極面の直径は16mmまたは38mm |
|---|---|
| 磁極間の距離 | 0～34mm |
| 寸法 | 166mm W × 120mm D × 136mm H |
| 重量 | 10kg |
コイル（直列接続）
| 抵抗（20℃） | 1.1Ω |
|---|---|
| 最大抵抗 | 1.3Ω |
| 最大連続電流（空冷） | 6A |
| 最大連続電流（水冷） | 35A |
| 最大ピーク電流（水冷） | 60A（三角波） |
| 自己インダクタンス | 約42mH |
| 水冷 | 2L/min, 138kPa |
| 加熱インターロック | 70℃ |
製品外形図
単位：mm
磁場特性
