LHe液体ヘリウムフロー クライオスタット(蒸気流冷却) STVP-100/100-TH
サンプル交換可能なトップロード式

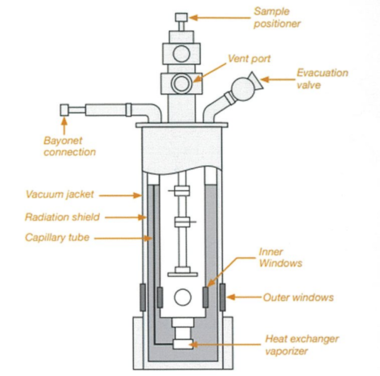

STVP-100型は、寒剤フロー 蒸気流冷却式のクライオスタットです。2K typ.～325K、又は～500Kの広範囲にわたり温度制御を行えます。 サンプルは寒剤の蒸気流により冷却するため熱伝導が難しい形状のサンプルや、粉体、液体溶液の冷却も可能にします。またサンプルプローブはトップローディング式で 冷却中でもサンプル交換を迅速に行えます。寒剤はデュアの陽圧によりクライオスタットへ供給するので、ポンプ排気(減圧)による振動はありません。電気測定、光学測定等の用途に応じて、サンプルホルダ、配線フィードスルー、光学窓材を選択できます。ヘリウム液化･再循環冷却器 RGC4と併用してLHeフリーで運用することも可能です。(株)株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
e-mail：keisoku[at]toyo.co.jp
特長
主な特長
- 2K typ.～325K、又は ～500K
- 寒剤蒸気流により冷却、熱伝導が難しいサンプル、粉体、液体の冷却も可能
- 冷却中にサンプル交換が可能（トップロード式）
室温に戻すことなくサンプル交換が可能、作業時間を短縮 - 優れた熱特性、迅速な冷却 約30分 to 5K

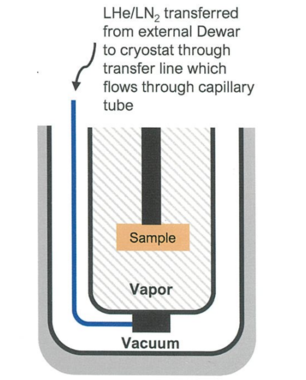

- 寒剤はポンプを用いずデュアの陽圧により移送、ポンプの排気による振動無し
- PID温度制御用 校正済み温度センサーと ヒーターを内蔵（高温用途の場合は熱電対）
- 測定に合わせて サンプルホルダ、電気配線フィードスルー 及び 光学窓材を選択可能、user自作サンプルホルダの取付も可
- 液体窒素でも使用可能
| モデル | 光学窓 | 最低温度 | 最高温度 | |
|---|---|---|---|---|
| STVP-100型 | 〇 | 4.2K typ. option：2K typ. |
325K | 寒剤蒸気冷却 |
| STVP-100-TH型 | － | 500K | 寒剤蒸気冷却 | |
| ST-100型 | 〇 | 4.2K typ. option：2K typ. |
500K | 真空中･熱伝導冷却 |
| ST-100-H型 | 〇 | 800K | 真空中･熱伝導冷却 |
液体ヘリウム無しで使用可能に：ヘリウム液化･再循環冷却器 RGC4（option）
STVP-100/100-TH型は、ヘリウム液化･再循環冷却器 RGC4と併用することで、液体ヘリウム無しで使用することが可能になります。入手が難しい液体ヘリウムを用意する必要は全く無く、デュアからの寒剤移送の手作業も必要はありません。また、冷凍機クライオスタットと比べ 振動ノイズの影響を抑えることが出来ます。特に振動を嫌う計測や 光学分析にも最適です。
計測・制御
PID温度コントローラ・校正付温度センサー＆ヒーター
クライオスタット内には、PID温度制御用の校正付温度センサー：シリコンダイオードDT670 と ヒーターが内蔵されており、Lake Shore社 335型 温度コントローラにより 安定した温度制御を行えます。
温度センサーは 用途によりCernoxセンサー(磁場印加など)に変更も可能です。
温度制御用 温度センサーとは別に、追加でサンプルホルダーに温度センサーを取付けて サンプル直近の温度を計測する事も可能です。
計測制御ソフトウェア MeasureLINK（Option）
MeasureLINK ソフトウェアは、クライオスタットシステムの温度制御・モニタリング、Lake Shoreや サードパーティ(Keithleyなど)機器の計測制御シーケンス、計測チャート作成とデータロギング機能を備えています。プログラミングの必要はなく ドラッグ＆ドロップ 操作により 温度スイープ、計測グラフ表示、プロセスビューでクライオスタット内部の温度をリアルタイムで確認できます。
ロックインアンプ内蔵 ソースメジャーユニット M81（Option）
M81型は、クライオスタット内の極低温環境下における材料物性･デバイス研究のための、温度-電気測定(I-V抵抗, 微分抵抗測定) に最適な高感度測定器です。DC+AC出力も可能な精密電源と、微小レベルのDC測定 及び Lock in Amp測定機能を有し、低抵抗から高抵抗まで幅広いレンジの測定を行えます。印加-測定を最大3系統まで同期測定でき、FETなど多pinデバイスの測定も可能です。超電導、熱電、有機、量子・スピントロニクスデバイスなどの評価に活用頂けます。
例えば M81-SSM-6型 は、1台で最大3つのソースモジュールと 3つの測定モジュールをリモート接続できます。外付けモジュール構成により、ソースおよび計測アンプをクライオスタットの近くに配置できることで サンプルへの信号配線長が最小限に抑えられ、ノイズがより低減し測定感度が向上します。
STVP-100型 / STVP-100-TH型 仕様
| STVP-100型 | STVP-100-TH型 | |
|---|---|---|
| 温度範囲 | 2K typ. to 325K（LHe） 65K typ. to 325K（LN₂) |
2K typ. to 500K（LHe） 65K typ. to 500K（LN₂） |

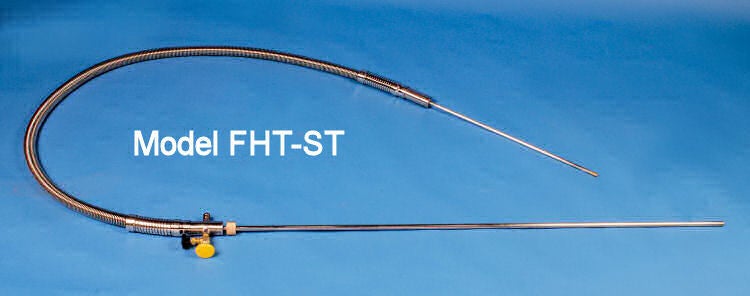

| 温度安定性（コントローラ制御） | 50mK typ. | |
| 本体使用向き* | 垂直動作 <4.5 K | |
| 初期クールダウン時間 | 約30分 to 5K | |
| 寒剤消費量（LHe、室温から4.2K） | 0.5L | |
| 寒剤消費量（LHe、5Kの時） | 1.3L/時 | |
| 寸法・重量 | ||
| 本体高さ | 約762mm | |
| サンプルエリア内径 | φ38.1mm | |
| サンプルサイズ | ＜φ31mm | |
| 窓ブロック部 | 82.6mm角 | - |
| 重量 | 7kg | |
| 出荷時重量 | 61kg（本体＋トランスファーライン） | |
サンプルホルダー・電気配線・光学窓材
1. サンプルホルダー 詳細はこちら☞
計測用途に合わせて、クライオスタット内にサンプルを取付けるための サンプルホルダーを用意しています。サンプル直近の温度モニターのために、制御用温度センサーとは別に サンプルホルダーに温度センサーを取付けて温度を計測することも可能です。
サンプルホルダーの種類については サンプルホルダーオプション を参照ください。user自作治具を取付ける事も可能です。
（サンプルマウント： STVP-100/100-TH型：φ1.25 inch）
- SH-RESISTIVITY-1.25-STD ：電気計測・抵抗測定
- SH-OPTICAL-1.25-STD ：光学計測
- SH-BLANK-1.25-STD ：ブランク
- その他 ：プローバ―pin、DIPソケット、LCC、キュベット、FTIR用 など
2. 電気配線フィードスルー 詳細はこちら☞
ユーザーの測定セットアップニーズに合わせて、配線したフィードスルーの提供も可能です。
詳細については 電気配線フィードスルーオプション を参照ください。
・多pin：10pin、19pin、26pin、32pin
・同軸：BNC、Triaxial、SMA
・ブレイクアウトBOX など
3. 光学窓材 詳細はこちら☞
必要な波長に応じて光学窓材を選択できます。詳細については 光学窓材オプション を参照ください。
・Fused silica、Sapphire、Zinc selenide、Zinc sulfide、Diamond、Polypropylene、
Crystalline quartz、Kapton、Mylar、 アルミブランクプレート(光学窓不要の場合, option) など

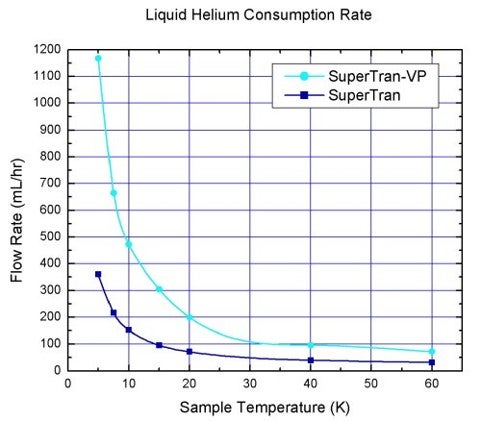

寒剤消費量
その他の構成
- コンパクトな真空シュラウド
- カスタマイズされた窓材
- インジウムで密閉されたコールドウィンド
- ウカスタマイズされた真空シュラウドの長さ
- 大口径サンプルスペース
- 分光計取り付けフランジ
- 等温ゾーンサンプルチューブ（均一なサンプル温度とLN2による強化された操作を提供します）
 |
 |
 |
| 取り付けスタンド付きSTVP-100 | サンプル量の多いSTVP-100（直径3) | グローブボックスにサンプルを取り付けるためのロードロック付きSTVP-100 |
