Lake Shore Cryotronics Inc.（レイクショア / USA）

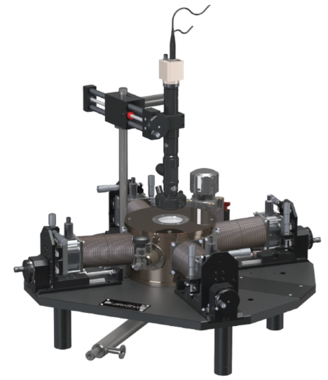

PS-100 極低温用プローブステーション
米国レイクショア社製PS-100型テーブルトップ・プローブステーションは、従来品のTTPXに4本のアームと336 型温度コントローラを標準装備したスターターキット版です（TTPX用オプションの追加も可能です）。
PS-100型は冷媒（液体ヘリウムもしくは液体窒素）を使用して低温環境下での電気特性や光物性評価を行うことができます。
サンプルホルダは、サンプルサイズφ32mmのGNDタイプが標準ですが、サンプルサイズ最大φ51mmや絶縁・電圧印加可能なタイプもあります。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Email:keisoku[at]toyo.co.jp
特長
- 4.2K～475K温度コントロール
- プローブアーム4本（最大6本まで）
- 周波数：DC～50MHz
- 冷媒（液体ヘリウムor液体窒素）フローで低振動
- 放射シールドにより外部からの熱流入小
- LakeShore社製 336型温度コントローラ付き
- 70倍CCDカメラ、17インチLDC付き
- FT-TRIAXフィードスルー付き
仕様
基本
| スタンダード | 4.2K to 475K |
|---|---|
| オプション | 3.2K to 475K(PS-LT) 20K to 675K (XPS-HTSTAGE-10945) |
| 温度測定 | サンプルステージ 放射シールド プローブアーム |
| 冷媒消費量 | 約4Kまでの冷却時：5L 温度制御時：3L/h *液体ヘリウム使用で目安値です |
プローブ部
| 可動範囲 | X軸：51mm (分解能：20μm) Y軸：25mm (分解能：10μm) Z軸：18mm (分解能：10μm) |
|---|---|
| 周波数範囲 | DC/RFプローブ：DC-50MHz GSGプローブ：DC-67GHz（オプション） |
カメラ/モニタ
| 顕微鏡倍率 | 70倍カメラ(4μm分解能) |
|---|---|
| モニタ | 17インチLDC |
チャンバー部
| 到達真空度 | 10-2PA (室温)、10-3PA(最低温度) |
|---|---|
| サンプルサイズ | φ32mm（GND型）、オプションφ51mm |
| 観察窓 | チャンバの窓（溶融石英）：φ54mm 放射シールドの窓（IR吸収窓）：φ50mm |
| サイズ | 654mm×676mm×600mm |
| 重さ | 100kg以下 |
その他
・温型温度コントローラ、液体ヘリウムトランスファーチューブ付き（0.5インチウィルソンチューブ付き）デュアをご用意ください。
・真空ポンプ径：NW25、冷媒排出口径：NW16
