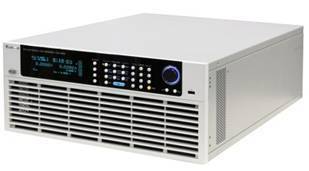

ワイドレンジ直流電子負荷 63200Aシリーズ
ワイドレンジ・プログラマブル直流電子負荷
63200Aシリーズは、非常に広範囲な設定レンジを持った電子負荷で、従来の電子負荷の高電圧モデル・大電流モデルを1台に兼ね備えた電子負荷です。これは、バッテリーや燃料電池、EDLCなどの放電試験に最適な機能です。また63200Aシリーズは、2kW～24kWの大容量で、立ち上がり時間が10usと驚きの速さを実現しました。EV/HEV などの駆動用m－他の突入電流波形を、再現する事が可能です。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email:keisoku[at]toyo.co.jp
特長
ラインナップ
- 電力：2kW/3kW/4kW/5kW/6kW/8kW/10kW/12kW/15kW/18kW/20kW/24kW
- 電圧：150V/600V/1200V
- 電流は最大モデル：2000A 合計36モデル
高速立ち上がり
- スルーレート：80A/us（63224A-150-600)
- 電流立上り時間：10us Typical（150V/1200Vモデル）
負荷モード
- CC/CV/CR/CP /CZに加え、CR+CC/CV+CR/CV+CC
負荷モード自動切り替え機能
- CC/CR/CV/CP モードが負荷OFF になる事無く、連続して切り替わります。
並列動作：
- 最大10台まで
外部アナログ制御機能
MPPトラッキング負荷機能
- 太陽電池の最大電力試験に最適
ワイドレンジ
仕様
63200Aシリーズ
| 型番 | 63204A-150-400 | 63205A-150-500 | 63206A-150-600 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 電力 | 4kW | 5kW | 6kW | ||||||
| 電圧 | 150V | ||||||||
| 電流 | 0～40A | 0～200A | 0～400A | 0～50A | 0～250A | 0～500A | 0～60A | 0～300A | 0～600A |
| 最小 動作電圧 |
0.18V@40A | 0.9V@200A | 1.8V@400A | 0.15V@50A | 0.75V@250A | 1.5V@500A | 0.18V@60A | 0.9V@300A | 1.8V@600A |
| 最小 立上時間 |
10us(Typ.) | ||||||||
| 設定 | |||||||||
| 電流確度 | 0.05%+0.05%F.S. | ||||||||
| 電圧確度 | 0.025%+0.025%F.S. | ||||||||
| 電力確度 | 0.2%+0.2%F.S. | ||||||||
| 抵抗確度 | Vin/Rset(0.2%)+0.2%IF.S. | ||||||||
| 測定 | |||||||||
| 電流確度 | 0.04%+0.04%F.S. | 0.04%+0.05%F.S. | |||||||
| 電圧確度 | 0.015%+0.015%F.S. | ||||||||
| 電力確度 | 0.1%+0.1%F.S. | ||||||||
| 一般仕様 | |||||||||
| 外寸(HxWxD) | 177mm x 428mm x 647mm | ||||||||
| 重量 | 31kg | 35kg | |||||||
| 入力電圧 | 100～240V, 47Hz～63Hz | ||||||||
| 消費電力 | 200VA | ||||||||
| 型番 | 63204A-600-280 | 63205A-600-350 | 63206A-600-420 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 電力 | 4kW | 5kW | 6kW | ||||||
| 電圧 | 600V | ||||||||
| 電流 | 0～28A | 0～140A | 0～280A | 0～35A | 0～175A | 0～350A | 0～42A | 0～210A | 0～420A |
| 最小 動作電圧 |
1.4V@28A | 7V@140A | 14V@280A | 1.4V@35A | 7V@175A | 14V@350A | 1.4V@42A | 7V@210A | 14V@420A |
| 最小 立上時間 |
10us(Typ.) | ||||||||
| 設定 | |||||||||
| 電流確度 | 0.05%+0.05%F.S. | ||||||||
| 電圧確度 | 0.025%+0.025%F.S. | ||||||||
| 電力確度 | 0.2%+0.2%F.S. | ||||||||
| 抵抗確度 | Vin/Rset(0.2%)+0.2%IF.S. | ||||||||
| 測定 | |||||||||
| 電流確度 | 0.04%+0.04%F.S. | ||||||||
| 電圧確度 | 0.015%+0.015%F.S. | ||||||||
| 電力確度 | 0.1%+0.1%F.S. | ||||||||
| 一般仕様 | |||||||||
| 外寸(HxWxD) | 177mm x 428mm x 647mm | ||||||||
| 重量 | 31kg | 35kg | |||||||
| 入力電圧 | 100～240V, 47Hz～63Hz | ||||||||
| 消費電力 | 200VA | ||||||||
| 型番 | 63204A-1200-160 | 63205A-1200-200 | 63206A-1200-240 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 電力 | 4kW | 5kW | 6kW | ||||||
| 電圧 | 1200V | ||||||||
| 電流 | 0～16A | 0～80A | 0～160A | 0～20A | 0～100A | 0～200A | 0～24A | 0～120A | 0～240A |
| 最小 動作電圧 |
2V@16A | 10V@80A | 20V@160A | 2V@20A | 10V@100A | 20V@200A | 2V@24A | 10V@120A | 20V@240A |
| 最小 立上時間 |
10us(Typ.) | ||||||||
| 設定 | |||||||||
| 電流確度 | 0.05%+0.05%F.S. | ||||||||
| 電圧確度 | 0.025%+0.025%F.S. | ||||||||
| 電力確度 | 0.2%+0.2%F.S. | ||||||||
| 抵抗確度 | Vin/Rset(0.2%)+0.2%IF.S. | ||||||||
| 測定 | |||||||||
| 電流確度 | 0.04%+0.04%F.S. | 0.04%+0.05%F.S. | |||||||
| 電圧確度 | 0.015%+0.015%F.S. | ||||||||
| 電力確度 | 0.1%+0.1%F.S. | ||||||||
| 一般仕様 | |||||||||
| 外寸(HxWxD) | 177mm x 428mm x 647mm | ||||||||
| 重量 | 31kg | 35kg | |||||||
| 入力電圧 | 100～240V, 47Hz～63Hz | ||||||||
| 消費電力 | 200VA | ||||||||
入力仕様
63200A シリーズ
| 入力電圧 | 周波数 | 消費電力 |
|---|---|---|
| 100～240V | 47～63Hz | 200VA |
一般仕様
63200A シリーズ
| 電力 | 寸法(WxDxHmm) | 重量 |
|---|---|---|
| kW | 428x647x176 | 31kg |
| 5kw | 35kg | |
| 6kW |
※ 上記以外のモデルの仕様については、別途お問い合わせください。
オプション
63200Aシリーズ
| A636000 | GPIB インタフェース |
|---|---|
| A636010 | LANインターフェース |
| A632010 | 63200Aシリーズソフトパネル |
| B632000～B632004 | ラックマウントキット（モデルにより異なります） |
ラインアップ
63200Aシリーズ
| 型番 | 容量 | 最大電圧 | 最大電流 | 最小動作電圧 | 高さ （ユニット数） |
|---|---|---|---|---|---|
| 3202A-150-200 | 2kW | 16V/80V/150V | 20A/100A/200A | 0.18V/0.9V/1.8V | 4U |
| 63203A-150-300 | 3kW | 16V/80V/150V | 30A/150A/300A | 0.18V/0.9V/1.8V | 4U |
| 63204A-150-400 | 4kW | 16V/80V/150V | 40A/200A/400A | 0.18V/0.9V/1.8V | 4U |
| 63205A-150-500 | 5kW | 16V/80V/150V | 50A/250A/500A | 0.18V/0.9V/1.8V | 4U |
| 63206A-150-600 | 6kW | 16V/80V/150V | 60A/300A/600A | 0.18V/0.9V./1.8V | 4U |
| 63208A-150-800 | 8kW | 16V/80V/150V | 80A/400A/800A | 0.18V/0.9V./1.8V | 4U |
| 63210A-150-1000 | 10kW | 16V/80V/150V | 100A/500A/1000A | 0.18V/0.9V./1.8V | 4U |
| 63212A-150-1200 | 12kW | 16V/80V/150V | 120A/600A/1200A | 0.18V/0.9V./1.8V | 4U |
| 63215A-150-1500 | 15kW | 16V/80V/150V | 150A/750A/1500A | 0.18V/0.9V./1.8V | 4U |
| 63218A-150-1800 | 18kW | 16V/80V/150V | 180A/900A/1800A | 0.18V/0.9V./1.8V | 4U |
| 63220A-150-2000 | 20kW | 16V/80V/150V | 200A/1000A/2000A | 0.18V/0.9V./1.8V | 4U |
| 63224A-150-2000 | 24kW | 16V/80V/150V | 200A/1000A/2000A | 0.18V/0.9V./1.8V | 4U |
| 63202A-600-140 | 2kW | 80V/150V/600V | 14A/70A/140A | 1.4V/7V/14V | 4U |
| 63203A-600-210 | 3kW | 80V/150V/600V | 21A/105A/210A | 1.4V/7V/14V | 4U |
| 63204A-600-280 | 4kW | 80V/150V/600V | 28A/140A/280A | 1.4V/7V/14V | 4U |
| 63205A-600-350 | 5kW | 80V/150V/600V | 35A/175A/350A | 1.4V/7V/14V | 4U |
| 63206A-600-420 | 6kW | 80V/150V/600V | 42A/210A/420A | 1.4v/7V/14V | 4U |
| 63208A-600-560 | 8kW | 80V/150V/600V | 56A/280A/560A | 1.4v/7V/14V | 4U |
| 63210A-600-700 | 10kW | 80V/150V/600V | 70A/350A/700A | 1.4v/7V/14V | 4U |
| 63212A-600-840 | 12kW | 80V/150V/600V | 84A/420A/840A | 1.4v/7V/14V | 4U |
| 63215A-600-1050 | 15kW | 80V/150V/600V | 105A/525A/1050A | 1.4v/7V/14V | 4U |
| 63218A-600-1260 | 18kW | 80V/150V/600V | 126A/630A/1260A | 1.4v/7V/14V | 4U |
| 63220A-600-1400 | 20kW | 80V/150V/600V | 140A/700A/1400A | 1.4v/7V/14V | 4U |
| 63224A-600-1680 | 24kW | 80V/150V/600V | 168A/840A/1680A | 1.4v/7V/14V | 4U |
| 63202A-1200-80 | 2kW | 150V/600V/1200V | 8A/40A/80A | 2V/10V/20V | 4U |
| 63203A-1200-120 | 3kW | 150V/600V/1200V | 12A/60A/120A | 2V/10V/20V | 4U |
| 63204A-1200-160 | 4kW | 150V/600V/1200V | 16A/80A/160A | 2V/10V/20V | 4U |
| 63205A-1200-200 | 5kW | 150V/600V/1200V | 20A/100A/200A | 2V/10V/20V | 4U |
| 63206A-1200-240 | 6kW | 150V/600V/1200V | 24A/120A/240A | 2V/10V/20V | 4U |
| 63208A-1200-300 | 8kW | 150V/600V/1200V | 32A/160A/320A | 2V/10V/20V | 4U |
| 63210A-1200-400 | 10kW | 150V/600V/1200V | 40A/200A/400A | 2V/10V/20V | 4U |
| 63212A-1200-480 | 12kW | 150V/600V/1200V | 48A/240A/480A | 2V/10V/20V | 4U |
| 63215A-1200-600 | 15kW | 150V/600V/1200V | 60A/300A/600A | 2V/10V/20V | 4U |
| 63218A-1200-720 | 18kW | 150V/600V/1200V | 72A/360A/720A | 2V/10V/20V | 4U |
| 63220A-1200-800 | 20kW | 150V/600V/1200V | 80A/400A/800A | 2V/10V/20V | 4U |
| 63224A-1200-960 | 24kW | 150V/600V/1200V | 96A/480A/960A | 2V/10V/20V | 4U |
