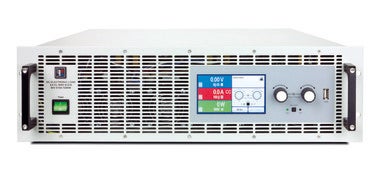

ハイパワー直流電子負荷 EL9000B 3Uシリーズ
EL9000B 3Uシリーズは空冷式のハイパワー＆ワイドレンジのプログラマブル直流電子負荷です。3Uのコンパクトなシャーシで1.2kW～7.2kW、6Uシャーシで最大14.4kWの負荷容量を有します。 最大電圧80V～750V、最大電流20A～1020A/台、合計20モデルの幅広いラインナップがあります。 シーケンス機能や任意波形機能にも対応し、二次電池の評価や車載電装品の評価にご利用いただけます。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
ワイドレンジ方式で幅広い電圧／電流範囲で最大容量が得られます。
シーケンスプログラム機能
3000ステップまでのシーケンスプログラム機能搭載
複雑なバッテリーの充放電パターン構築が可能
任意波形機能でさまざまな負荷パターンを実現可能
単相100V入力にて動作可能
最大20台まで並列可能
さまざまな外部インターフェースに対応
標準でUSB、アナログインターフェースを搭載
オプションでRS-232、Ehernet、CAN、GPIB、ModBusなどに対応
仕様
| DC入力仕様 | |||
|---|---|---|---|
| DC入力モード | CV, CC, CP, CRモード | ||
| CVモード | CCモード | CPモード | |
| 制御精度(23±5℃) | <定格電圧の0.1% | ＜定格電流の0.2% | <定格電力の0.5% |
| 表示精度 | ≦0.1% | ≦0.1% | ≦0.2% |
| ロードレギュレーション (1－100％ ⊿Vdc) |
<定格電流の0.1% | ||
| 保護モード | 高温保護(OT)・過電圧保護(OVP)・過電力保護(OPP)・ 供給電力異常(PF)・過電流保護(OCP) |
||
| 立ち上がり時間 (10-90%) |
<50μs （CCモード） | ||
| AC入力仕様 | |||
| 入力電圧 | 単相90 - 264V | ||
| 周波数 | 45 - 66 Hz | ||
| 絶縁電圧 | DC入力（－端子）・筐体間 ：±400V DC入力（＋端子）・筐体間 ：±400V＋最大入力電圧 AC入力・DC入力間 ：最大2,500V(短時間) |
||
| 一般仕様 | |||
| 動作温度 | 0－50℃ | ||
| 保管温度 | -20 - 70℃ | ||
| 湿度 | ＜相対湿度80% 結露なきこと | ||
| 外形寸法 | 483mm(W) X 113mm(H) or 266mm(H) X 568mm(D) | ||
| 重量 | 9kg(~2.4kW), 13kg(~4.8kW), 17kg(~7.2kW), 33kg(~14.4kW) | ||
オプション
制御インターフェースオプション
| IF-AB-RS232 | RS232インタフェース |
|---|---|
| IF-AB-PBUS | Profibus DPV1インタフェース |
| IF-AB-CANO | CANopenインタフェース |
| IF-AB-DNET | DeviceNetインタフェース |
| IF-AB-MBUS1P | Modbus-TCP 1ポートインタフェース |
| IF-AB-MBUS2P | Modbus-TCP 2ポートインタフェース |
| IF-AB-ETH1P | Ethernet-IP 1ポートインタフェース |
| IF-AB-ETH2P | Ethernet-IP 2ポートインタフェース |
| IF-AB-CAN | CANインタフェース |
その他オプション
| LIC-MC-S | EA Power control マルチコントロールライセンス （シングルユーザー） |
|---|---|
| LIC-MC-M | EA Power control マルチコントロールライセンス （複数ユーザー(5)） |
| KIT-CALIB | 校正データ |
ラインアップ
| モデル | 最大電力 | 電力@21℃ | 電力@40℃ | 電圧 | 電流 | 抵抗 | 高さ | 重さ |
|---|---|---|---|---|---|---|---|---|
| EL 9080-170 B | 2.4 kW | 1.5 kW | 1.2 kW | 0-80 V | 0-170 A | 0.045 ~ 15 | 3U | ~ 9 kg |
| EL 9200-70 B | 2 kW | 1.5 kW | 1.2 kW | 0-200 V | 0-70 A | 0.25 ~ 85 | 3U | ~ 9 kg |
| EL 9360-40 B | 1.8 kW | 1.5 kW | 1.2 kW | 0-360 V | 0-40 A | 0.8 ~ 270 | 3U | ~ 9 kg |
| EL 9500-30 B | 1.2 kW | 1.2 kW | 1.2 kW | 0-500 V | 0-30 A | 1.5 ~ 500 | 3U | ~ 9 kg |
| EL 9750-20 B | 1.2 kW | 1.2 kW | 1.2 kW | 0-750 V | 0-20 A | 3.5 ~ 1100 | 3U | ~ 9 kg |
| EL 9080-340 B | 4.8 kW | 3 kW | 2.4 kW | 0-80 V | 0-340 A | 0.023 ~ 7.5 | 3U | ~13kg |
| EL 9200-140 B | 4 kW | 3 kW | 2.4 kW | 0-200 V | 0-140 A | 0.13 ~ 43 | 3U | ~13kg |
| EL 9360-80 B | 3.6 kW | 3 kW | 2.4 kW | 0-360 V | 0-80 A | 0.4 ~ 135 | 3U | ~13kg |
| EL 9500-60 B | 2.4 kW | 2.4 kW | 2.4 kW | 0-500 V | 0-60 A | 0.75 ~ 250 | 3U | ~13kg |
| EL 9750-40 B | 2.4 kW | 2.4 kW | 2.4 kW | 0-750 V | 0-40 A | 1.75 ~ 550 | 3U | ~13kg |
| EL 9080-510 B | 7.2 kW | 4.5 kW | 3.6 kW | 0-80 V | 0-510 A | 0.015 ~ 5 | 3U | ~17kg |
| EL 9200-210 B | 6 kW | 4.5 kW | 3.6 kW | 0-200 V | 0-210 A | 0.08 ~ 28 | 3U | ~17kg |
| EL 9360-120 B | 5.4 kW | 4.5 kW | 3.6 kW | 0-360 V | 0-120 A | 0.27 ~ 90 | 3U | ~17kg |
| EL 9500-90 B | 3.6 kW | 3.6 kW | 3.6 kW | 0-500 V | 0-90 A | 0.5 ~ 167 | 3U | ~17kg |
| EL 9750-60 B | 3.6 kW | 3.6 kW | 3.6 kW | 0-750 V | 0-60 A | 1.2 ~ 360 | 3U | ~17kg |
| EL 9080-1020 B | 14.4 kW | 9 kW | 7.2 kW | 0-80 V | 0-1020 A | 0.0075 ~ 2.5 | 6U | ~33kg |
| EL 9200-420 B | 12 kW | 9 kW | 7.2 kW | 0-200 V | 0-420 A | 0.04 ~ 14 | 6U | ~33kg |
| EL 9360-240 B | 10.8 kW | 9 kW | 7.2 kW | 0-360 V | 0-240 A | 0.14 ~ 45 | 6U | ~33kg |
| EL 9500-180 B | 7.2 kW | 7.2 kW | 7.2 kW | 0-500 V | 0-180 A | 0.25 ~ 88 | 6U | ~33kg |
| EL 9750-120 B | 7.2 kW | 7.2 kW | 7.2 kW | 0-750 V | 0-120 A | 0.6 ~ 180 | 6U | ~33kg |
