EA - Elektro Automatik GmbH & Co. KG(エレクトロオートマティック / ドイツ)

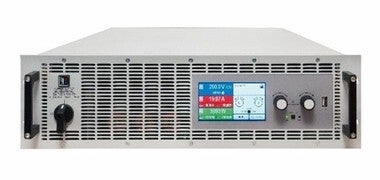

回生式直流電子負荷装置 ELR9000シリーズ
大型バッテリー・モーター・電源・インバーターの評価も省エネ化の時代へ。
必要とされるのは、回生式電子負荷装置
ELR9000シリーズは回生式の直流電子負荷です。吸い込んだ電力は系統に回生し、 再利用可能です。普段の試験の省エネ化、ランニングコスト削減に貢献します。 また、回生式電子負荷は、空冷式に比べ発熱量が 1/10 以下に抑えられるため、 大きなヒートシンク・空冷ファンは必要なく、装置の小型化・コストダウンも達成 しました。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email:keisoku@toyo.co.jp
特長
電力回生機能
- 負荷電力を系統に回生し、再利用可能
- 業界最高レベル:最大95%の回生効率
- ランニングコスト・排熱の大幅削減
豊富なラインナップ
- 電圧:80V/250V/500V/750V/1000V/1500V
- 電流:20A ~ 510A(全31モデル)
- 電力:
(ELR9000 USモデル) 3.1kW/6.2kW/ 9.3kW
(ELR9000 EUモデル) 3.5kW/7kW/10.5kW
(ELR9000 HPモデル) 5kW/10kW/15kW
ワイドレンジ出力:定格容量内で幅広い電圧/電流出力が可能
シーケンスプログラム機能
- 3000ステップまでのシーケンスプログラム機能搭載
- 複雑なバッテリーの放電パターン構築が可能
回生機能により、小型化を実現
- 最大15kWでわずか3Uのコンパクトな筐体
- ELR9000 (US/EU) : 483mm (W) x 133mm (H) x 609mm(H)
ELR9000 HP : 483mm (W) x 133mm (H) x 670mm (D) - ELR9000 (US/EU) : 17kg(3.1kW/3.5kW), 24kg(6.3kW/7kW), 31kg(9.3kW/10.5kW)
ELR9000 HP : 18kg(5kW), 25kg(10kW), 32kg(15kW)
並列接続可能
- 最大16台、240kWまでの並列接続が可能。
仕様
ELR9000シリーズ | ELR9000 HPシリーズ | ||
---|---|---|---|
CCモード | |||
電流制御確度 | < 0.4% | < 0.2% | |
安定度 | < 0.15% | <0.15% | |
応答時間 | < 50μs | < 50μs | |
CVモード | |||
電圧制御確度 | <0.3% | <0.1% | |
安定度 | < 0.05% | < 0.05% | |
CPモード | |||
電力制御確度 | < 1.5% | < 1% | |
安定度 | < 0.75% | < 0.75% | |
CRモード | |||
制御確度 | < 2% | < 1% of maxR + 0.3% of rated current | |
回生効率 | 80Vモデル | 92.5% | |
200V/250V/360Vモデル | 93.5% | ||
500V/750V/1000V/1500Vモデル | 94.5% |
一般仕様
機種 | 寸法 | 重量 | ||
---|---|---|---|---|
ELR90000 (US/EU) | 483mm(W)×609mm(D)×133mm(H) | 17kg(3.1kW/3.5kW) | 24kg(6.2kW/7kW) | 31kg(9.3kW/10.5kW) |
ELR9000 HP | 483mm(W)×670mm(D)×133mm(H) | 18kg(5kW) | 25kg(10kW) | 32kg(15kW) |
AC入力仕様
シリーズ | 入力電圧 | 入力結線 | 周波数 |
---|---|---|---|
ELR9000 US | 3相208V(L-L)±10% | L1,L2,L3,PE | 45-66Hz |
ELR9000 EU | 3相195-253VAC(L-N) | L1,L2,L3,N,PE | |
ELR9000 HP | 3相342-528VAC(L-L) | L1,L2,L3,PE |
※入力仕様はUS or EUモデルおよび容量で異なります。詳細はお問合せください。
オプション
ELRシリーズ用オプション
IF-AB-RS232 | RS232インタフェース |
---|---|
IF-AB-CANO | CANopenインタフェース |
IF-AB-ETH1P | Ethernet-IP 1ポートインタフェース |
IF-AB-ETH2P | Ethernet-IP 2ポートインタフェース |
IF-AB-CAN | CANインタフェース |
Option 3-Wege | Analog/USB/GPIBインタフェース |
EAK-PARA-ACS | 並列運転アクセサリ |
KIT-CALIB | 校正データ |
ラインアップ
【ELR9000 (US/EU)シリーズ】
モデル | 電力(USモデル) | 電力(EUモデル) | 電圧 | 電流 | 抵抗 |
---|---|---|---|---|---|
ELR 9080-170 | 0-3.1kW | 0-3.5kW | 0-80V | 0-170A | 0.01-12Ω |
ELR 9080-340 | 0-6.2kW | 0-7kW | 0-80V | 0-340A | 0.005-6Ω |
ELR 9080-510 | 0-9.3kW | 0-10.5kW | 0-80V | 0-510A | 0.003-4Ω |
ELR 9250-70 | 0-3.1kW | 0-3.5kW | 0-250V | 0-70A | 0.09-120Ω |
ELR 9250-140 | 0-6.2kW | 0-7kW | 0-250V | 0-140A | 0.04-60Ω |
ELR 9250-210 | 0-9.3kW | 0-10.5kW | 0-250V | 0-210A | 0.03-40Ω |
ELR 9500-30 | 0-3.1kW | 0-3.5kW | 0-500V | 0-30A | 0.42-480Ω |
ELR 9500-60 | 0-6.2kW | 0-7kW | 0-500V | 0-60A | 0.21-240Ω |
ELR 9500-90 | 0-9.3kW | 0-10.5kW | 0-500V | 0-90A | 0.14-160Ω |
ELR 9750-22 | 0-3.1kW | 0-3.5kW | 0-750V | 0-22A | 0.8-1100Ω |
ELR 9750-44 | 0-6.2kW | 0-7kW | 0-750V | 0-44A | 0.43-550Ω |
ELR 9750-66 | 0-9.3kW | 0-10.5kW | 0-750V | 0-66A | 0.29-360Ω |
ELR 91500-30 | 0-9.3kW | 0-10.5kW | 0-1500V | 0-30A | 1.2-1450Ω |
【ELR9000 HPシリーズ】
モデル | 電力 | 電圧 | 電流 | 抵抗 |
---|---|---|---|---|
ELR9080-170 HP | 0-5kW | 0-80V | 0-170A | 0.02-25Ω |
ELR9080-340 HP | 0-10kW | 0-80V | 0-340A | 0.01-13Ω |
ELR9080-510 HP | 0-15kW | 0-80V | 0-510A | 0.06-10Ω |
ELR9200-70 HP | 0-5kW | 0-200V | 0-70A | 0.1-150Ω |
ELR9200-140 HP | 0-10kW | 0-200V | 0-140A | 0.05-75Ω |
ELR9200-210 HP | 0-15kW | 0-200V | 0-210A | 0.033-50Ω |
ELR9360-40 HP | 0-5kW | 0-360V | 0-40A | 0.3-520Ω |
ELR9360-80 HP | 0-10kW | 0-360V | 0-80A | 0.15-260Ω |
ELR9360-120 HP | 0-15kW | 0-360V | 0-120A | 0.1-180Ω |
ELR9500-30 HP | 0-5kW | 0-500V | 0-30A | 0.5-1000Ω |
ELR9500-60 HP | 0-10kW | 0-500V | 0-60A | 0.25-500Ω |
ELR9500-90 HP | 0-15kW | 0-500V | 0-90A | 0.16-340Ω |
ELR9750-20 HP | 0-5kW | 0-750V | 0-20A | 1.2-2200Ω |
ELR9750-40 HP | 0-10kW | 0-750V | 0-40A | 0.6-1100Ω |
ELR9750-60 HP | 0-15kW | 0-750V | 0-60A | 0.4-740Ω |
ELR91000-40 HP | 0-15kW | 0-1000V | 0-40A | 0.8-1300Ω |
ELR91500-30 HP | 0-15kW | 0-1500V | 0-30A | 2.5-3000Ω |
