EA - Elektro Automatik GmbH & Co. KG（エレクトロオートマティック / ドイツ）

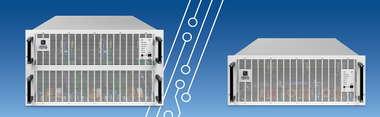

EA-10000 Industrialシリーズ
6Uの筐体で60kWの最高レベルの出力密度！
現行のPSB10000WRシリーズなどをMasterユニットとして並列で容量拡張可能なパワーユニットとなります。これまでのEA Elektro-Automatik社製品の特長そのままに実現しながら、大容量の電源システムをより低コストで構築可能となります。並列接続による容量拡張は、最大64台・3.84MWの大電力システムの構築が可能です。
双方向電源タイプ（PUBシリーズ）、直流電源タイプ（PUシリーズ）、電力回生式電子負荷タイプ（PULシリーズ）を揃え、豊富な電圧ラインナップを取り扱っております。
※本製品は未リリースのため予告なく仕様変更の可能性があります。
世界各国の自動車メーカーで圧倒的な導入実績を誇るEA（EA Elektro-Automatik）のソリューションや製品をご紹介しています。
幅広い開発領域に対応したEAの直流電源ソリューションを詳しく解説しているお役立ち資料などもダウンロードいただけます。
リンク：EA社の直流電源ソリューション
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- わずか6U（266mm）で60kWの超高密度パワーユニット
- 現行のPSB10000WR、ELR10000WR、PSI10000WRと並列運転で低コストで容量拡張可能
- 360V～2000Vまでの豊富なラインナップ
※4U/30kWのシリーズは60～2000Vまで - 最大64台、3.84MWまでの並列接続が可能
- 業界最高レベル最大96％の電力回生率と0.99以上の力率
- 各種電動化、バッテリー、燃料電池、再生可能エネルギーアプリケーションの大容量試験に最適
ラインアップ
EA-10000 Industrialシリーズ 4U/60kW
| モデルコード | 電圧 | 電流 | 容量 |
|---|---|---|---|
| □□□10360-480 | 0-360V | 480A | ±60kW (三相400V) |
| □□□10500-360 | 0-500V | 360A | |
| □□□10750-240 | 0-750V | 240A | |
| □□□10920-250 | 0-920V | 250A | |
| □□□11000-160 | 0-1000V | 160A | |
| □□□11500-120 | 0-1500V | 120A | |
| □□□12000-80 | 0-2000V | 80A |
- ※□□□の部分は装置の種類によって選択ください。
- 電力回生式・双方向直流電源パワーユニット（□□□=PUB）
- 直流電源パワーユニット（□□□=PU）
- 電力回生式・直流電子負荷装置パワーユニット（□□□=PUL）
- ※本製品は未リリースのため予告なく仕様変更の可能性があります。
EA-10000 Industrialシリーズ 4U/30kW
| モデルコード | 電圧 | 電流 | 容量 |
|---|---|---|---|
| □□□10060-1000 | 0-60V | 1000A | ±30kW (三相400V) |
| □□□10080-1000 | 0-80V | 1000A | |
| □□□10200-420 | 0-200V | 420A | |
| □□□10360-240 | 0-360V | 240A | |
| □□□10500-180 | 0-500V | 180A | |
| □□□10750-120 | 0-750V | 120A | |
| □□□10920-125 | 0-920V | 125A | |
| □□□11000-80 | 0-1000V | 80A | |
| □□□11500-60 | 0-1500V | 60A | |
| □□□12000-40 | 0-2000V | 40A |
- ※□□□の部分は装置の種類によって選択ください。
- 電力回生式・双方向直流電源パワーユニット（□□□=PUB）
- 直流電源パワーユニット（□□□=PU）
- 電力回生式・直流電子負荷装置パワーユニット（□□□=PUL）
- ※本製品は未リリースのため予告なく仕様変更の可能性があります。
