ハイパワー直流電子負荷 PLA/PLWシリーズ

ハイパワー直流電子負荷 PLA/PLWシリーズ

特長 仕様 オプション ラインアップ アプリケーション ダウンロード
  • ハイパワー直流電子負荷 PLA/PLWシリーズ PLAシリーズ PLAシリーズ
  • ハイパワー直流電子負荷 PLA/PLWシリーズ PLWシリーズ PLWシリーズ

ワイドレンジ・プログラマブル直流電子負荷！

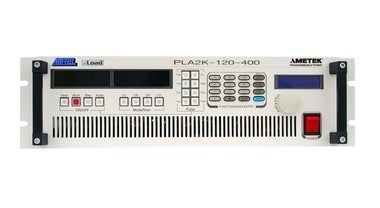

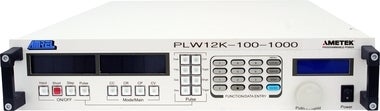

PLAシリーズは、空冷式で、非常に幅広いワイドレンジ直流電子負荷です。ラインナップが豊富で、800Wモデルから 20kW モデルまで、69種類ものモデルがあります。 低電圧/大電流モデルは、最大負荷電流時の最低動作電圧が 0.6V と非常に低く、 単セルの電池や燃料電池の試験に最適です。PLWシリーズは、水冷式で、大容量にも 関わらず、非常に小型の電子負荷です。18kW の電子負荷装置が19インチフルラック サイズでわずか、2U の高さで、システムの小型化に貢献します。

株式会社東陽テクニカ　eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp

特長

豊富なラインナップ

  • 電圧：60V/120V/400V/600V/800V/1000V
  • 電流：5A～1500A
  • 電力：800W～36kW

ワイドレンジ電子負荷：1台で高電圧/大電流負荷に対応

  • 例：PLA5K-400-400
  • 電力範囲：0-5kW
  • 電圧範囲：0-400V
  • 電流範囲：0-400A

各負荷設定レンジ：3レンジ

  • 適切なレンジを使用する事で、設定分解能・設定確度が向上

低電圧動作

  • 例 PLA7.5K-60-1500
  • 0.6V で最大 1500A, 0.3Vで 700A

アナログ制御機能

  • 実負荷電流を再現

超小型水冷式大電力電子負荷： PLW シリーズ

  • 6kW～18kW：高さ：2U
  • 24kW/36kW：高さ：4U

カスタム対応可能

  • 大容量対応例：100kW
  • 高電圧対応例：1200V

仕様

PLA シリーズ

設定
電流確度 0.05%+Ix0.1%
電圧確度 0.05%+0.1%xVmax
電力確度 1%+Px0.5%
抵抗確度 -
外部プログラム機能
モニター出力 0～フルスケールの値が、0-10Vで出力
電圧モニター確度 0.1%+Vx0.1%
電流モニター確度 0.1%+Ix0.1%
アナログ制御入力 0～フルスケールに対し、0～10V入力
アナログ制御確度 上記各設定確度と同じ
リモートインタフェース GPIB/RS232(標準), LAN/USB(オプション)

一般仕様

PLA シリーズ

電力 寸法 重量
800W 432x496x89 12.7kg
1.5kW 432x496x89 12.7kg
2kW 432x623x134 31.8kg
2.5kW 432x623x134 31.8kg
3kW 432x623x134 31.8kg
4kW 432x623x178 47.2kg
5kW 432x623x178 47.2kg
6kW 432x623x267 61.2kg
7.5kW 432x623x267 61.2kg
10kW 15U ラックキャビネット
20kW 15U ラックキャビネット

PLW シリーズ

電力 寸法 重量
6kW 432x699x89 27.2kg/29.5kg
9kW 432x699x89 29.5kg/36.3kg
12kW 432x699x89 36.3kg/40.8kg
18kW 432x699x89 40.8kg/63.5kg
24kW 432x699x178 63.5kg/72.6kg
36kW 432x699x178 72.6kg

入力仕様

PLA シリーズ

電力 入力電圧 周波数 消費電力
800W 895～240V 48～62Hz 100VA
1.5kW 95～240V 48～62Hz 100VA
2kW 95～240V 48～62Hz 130VA
2.5kW 95～240V 48～62Hz 130VA
3kW 95～240V 48～62Hz 130VA
4kW 95～240V 48～62Hz 180VA
5kW 95～240V 48～62Hz 180VA
6kW 95～240V 48～62Hz 280VA
7.5kW 95～240V 48～62Hz 280VA
10kW 95～240V 48～62Hz 330VA
20kW 95～240V 48～62Hz 630VA

PLW シリーズ

電力 入力電圧 周波数 消費電力
6kW 95～240V 48～62Hz 120VA
9kW 95～240V 48～62Hz 120VA
12kW 95～240V 48～62Hz 120VA
18kW 95～240V 48～62Hz 160VA
24kW 95～240V 48～62Hz 160VA
36kW 95～240V 48～62Hz 250VA

オプション

PLAシリーズ

E オプション イーサネットインタフェースオプション
I オプション 絶縁アナログ入力オプション
UL オプション ウルトラローレンジオプション

ラインアップ

空冷式 PLA シリーズ


型番		 電力
(MAX)		 電圧(V)
(MAX)		 電流(A)
(MAX)		 最小動作電圧
(最大電流時)		 高さ
（ユニット数）
PLA800-60-300 800W 60 300 0.6V 2U
PLA800-120-150 800W 120 150 1.8V 2U
PLA800-120-150 800W 120 150 1.8V 2U
PLA800-400-50 800W 400 50 2.7V 2U
PLA800-600-30 800W 600 30 7.8V 2U
PLA800-800-15 800W 800 15 3.9V 2U
PLA800-1000-5 800W 1000 5 5.0V 2U
PLA1.5K-60-600 1.5KW 60 600 0.6V 2U
PLA1.5K-120-300 1.5KW 120 300 1.8V 2U
PLA1.5K-400-100 1.5KW 400 100 2.7V 2U
PLA1.5K-600-60 1.5KW 600 60 7.8V 2U
PLA1.5K-800-30 1.5KW 800 30 3.9V 2U
PLA1.5K-1000-12 1.5KW 1000 12 6.0V 2U
PLA2K-60-600 2KW 60 600 0.6V 3U
PLA2K-120-400 2KW 120 400 1.8V 3U
PLA2K-400-150 2KW 400 150 2.7V 3U
PLA2K-600-100 2KW 600 100 8.4V 3U
PLA2.5K-60-1000 2.5KW 60 1000 0.6V 3U
PLA2.5K-120-600 2.5KW 120 600 1.8V 3U
PLA2.5K-400-200 2.5KW 400 200 2.7V 3U
PLA2.5K-600-120 2.5KW 600 120 7.8V 3U
PLA3K-60-1000 3KW 60 1000 0.6V 3U
PLA3K-120-800 3KW 120 800 1.6V 3U
PLA3K-400-300 3KW 400 300 2.7V 3U
PLA3K-600-150 3KW 600 150 7.2V 3U
PLA3K-800-50 3KW 800 50 2.5V 3U
PLA3K-1000-30 3KW 1000 30 6.0V 3U
PLA4K-60-1200 4KW 60 1200 0.6V 4U
PLA4K-120-1000 4KW 120 1000 1.8V 4U
PLA4K-400-360 4KW 400 360 2.7V 4U
PLA4K-600-200 4KW 600 200 7.8V 4U
PLA5K-60-1200 5KW 60 1200 0.6V 4U
PLA5K-120-1200 5KW 120 1200 1.8V 4U
PLA5K-400-400 5KW 400 400 2.8V 4U
PLA5K-600-240 5KW 600 240 7.8V 4U
PLA5K-800-100 5KW 800 100 3.6V 4U
PLA5K-1000-50 5KW 1000 50 6.0V 4U
PLA6K-60-1500 6KW 60 1500 0.6V 6U
PLA6K-120-1500 6KW 120 1500 1.8V 6U
PLA6K-400-500 6KW 400 500 3.0V 6U
PLA6K-600-300 6KW 600 300 8.4V 6U
PLA7.5K-60-1500 7.5KW 60 1500 0.6V 6U
PLA7.5K-120-1500 7.5KW 120 1500 1.8V 6U
PLA7.5K-400-600 7.5KW 400 600 2.7V 6U
PLA7.5K-600-400 7.5KW 600 400 8.4V 6U
PLA7.5K-800-150 7.5KW 800 150 3.6V 6U
PLA7.5K-1000-75 7.5KW 1000 75 6.0V 6U
PLA10K-60-1500 10KW 60 1500 0.45V 15U キャビネット
PLA10K-120-1500 10KW 120 1500 1.20V 15U キャビネット
PLA10K-400-600 10KW 400 600 1.80V 15U キャビネット
PLA10K-600-400 10KW 600 400 6.00V 15U キャビネット
PLA20K-60-1500 20KW 60 1500 0.30V 15U キャビネット
PLA20K-120-1500 20KW 120 1500 0.60V 15U キャビネット
PLA20K-400-600 20KW 400 600 1.20V 15U キャビネット
PLA20K-600-400 20KW 600 400 3.20V 15U キャビネット

水冷式 PLW シリーズ


型番		 電力
(MAX)		 電圧(V)
(MAX)		 電流(A)
(MAX)		 最小動作電圧
(最大電流時)		 高さ
（ユニット数）
PLW6K-60-1000 6KW 60 1000 0.60V 2U
PLW6K-120-600 6KW 120 600 1.50V 2U
PLW6K-400-300 6KW 400 300 3.60V 2U
PLW6K-600-200 6KW 600 200 12.0V 2U
PLW6K-800-25 6KW 800 25 6.0V 2U
PLW6K-1000-25 6KW 1000 25 6.0V 2U
PLW9K-60-1500 9KW 60 1500 0.60V 2U
PLW9K-120-1000 9KW 120 1000 1.50V 2U
PLW9K-400-400 9KW 400 400 3.60V 2U
PLW9K-600-300 9KW 600 300 12.0V 2U
PLW9K-800-40 9KW 800 40 6.0V 2U
PLW9K-1000-40 9KW 1000 40 6.0V 2U
PLW12K-60-1500 12KW 60 1500 0.60V 2U
PLW12K-120-1200 12KW 120 1200 1.56V 2U
PLW12K-400-600 12KW 400 600 3.60V 2U
PLW12K-600-400 12KW 600 400 12.0V 2U
PLW12K-800-50 12KW 800 50 6.0V 2U
PLW12K-1000-50 12KW 1000 50 6.0V 2U
PLW18K-60-1500 18KW 60 1500 0.60V 2U
PLW18K-120-1500 18KW 120 1500 1.50V 2U
PLW18K-400-800 18KW 400 800 3.60V 2U
PLW18K-600-600 18KW 600 600 12.0V 2U
PLW18K-800-75 18KW 800 75 6.0V 2U
PLW18K-1000-75 18KW 1000 75 6.0V 2U
PLW24K-60-1500 24KW 60 1500 0.45V 4U
PLW24K-120-1500 24KW 120 1500 1.20V 4U
PLW24K-400-1200 24KW 400 1200 3.60V 4U
PLW24K-600-800 24KW 600 800 12.0V 4U
PLW24K-800-100 24KW 800 100 6.0V 4U
PLW24K-1000-100 24KW 1000 100 6.0V 4U
PLW36K-60-1500 36KW 60 1500 0.45V 4U
PLW36K-120-1500 36KW 120 1500 0.90V 4U
PLW36K-400-1500 36KW 400 1500 3.30V 4U
PLW36K-600-1000 36KW 600 1000 10.0V 4U
PLW36K-800-150 36KW 800 150 6.0V 4U
PLW36K-1000-150 36KW 1000 150 6.0V 4U

アプリケーション

  • ソーラパネル（アレイ）の放電試験・I-Vカーブ試験
  • PHEV/EV用のパック電池の放電試験
  • EV用急速充電器の試験
