EA - Elektro Automatik GmbH & Co. KG(エレクトロオートマティック / ドイツ)

大容量・双方向直流電源ラック TEABシリーズ(旧:PSB-RACKシリーズ)

NEW

±180kWの双方向直流電源システムを1ラックで実現!

本製品はPSB10000WRシリーズを用いた、大容量双方向直流電源システムです。世界最高レベルの電力効率(力行/回生)で、19インチラック1本で180kWの大容量システムを実現。100kW前後のシステムはもちろん、ラックを連結する事で、300kWや500kW、さらには1MW以上の電源構築が可能です。電圧も2000Vまで対応しておりますので、電動化に伴うモータ/インバータなどの高電圧電装部品の評価や、数百kWクラスの大容量バッテリーの充放電試験などに最適なシステムです。
また、システムへの入力は三相200V系、400V系どちらにも対応しており、国内外の様々な環境下でご使用頂けます。

世界標準のプログラマブル直流電源 EA Elektro-Automatik

世界各国の自動車メーカーで圧倒的な導入実績を誇るEA(EA Elektro-Automatik)のソリューションや製品をご紹介しています。
幅広い開発領域に対応したEAの直流電源ソリューションを詳しく解説しているお役立ち資料などもダウンロードいただけます。
リンク:EA社の直流電源ソリューション

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email: keisoku@toyo.co.jp


特長

  • 19インチラック(高さ1900mm)一本で最大180kWの超コンパクト設計
  • 高効率(最大95.8%)でエネルギーロスを最小限に抑え、脱炭素化へ貢献
  • 1000Vモデルを標準ラインナップしており、低圧系はもちろん750Vを超えるような装置向け試験にも十分対応
    (最大2000Vまでの高電圧ニーズにも対応可能)
  • システムへの入力は三相200V系、400V系どちらにも対応
    *三相200V入力時はシステム容量が60%になります
  • 安全制御機構搭載

1000Vモデル出力範囲
(0-1000V / ±480A / ±180kW)

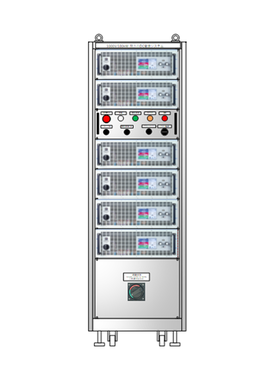

【システムイメージ】

【安全制御機構】

安全制御機構

【ご使用例:大容量車載モータ試験ベンチのバッテリーシミュレータとして】

ご使用例:大容量車載モータ試験ベンチのバッテリーシミュレータとして

【ご使用例:大容量バッテリーの充放電試験】

ご使用例:大容量バッテリーの充放電試験

仕様

モデル 1000V/180kW 1000V/90kW
動作範囲
定格容量 ±180kW (三相380~480VAC±10%)
±108kW (三相208VAC±10%)
±90kW (三相380~480VAC±10%)
±54kW (三相208VAC±10%)
定格電圧 0~1000V 0~1000V
定格電流 -480A~+480A -240A~+240A
出力モード
出力モード CV, CC, CP, CRモード
電圧(CV)制御確度 <0.1% of Vnom
電流(CC)制御確度 <0.2% of Inom
電力(CP)制御確度 <0.3% of Pnom
AC入力
AC入力* 三相208V±10% / 三相380~480VAC±±10%, 45~66Hz
配線:3線+アース (L1, L2, L3, PE)
効率(最大)** 95.8%
力率 >0.99
定格電流 Max 366A/相 Max 168A/相
漏電電流 <60mA <30mA
一般仕様
電源本体による保護機能 過電圧保護(OVP)、過電流保護(OCP)、過電力保護(OPP)、高温保護(OT)、入力異常(PF)
安全制御機構 漏電遮断器、ステータスランプ、非常停止釦、警報ブザー、外部接点入出力端子、背面扉インターロック、積層表示灯(オプション)
外部通信 標準 USB / Ethernet
オプション RS232, CAN, Modbus, CANopen, EtherCAT, Profinet, Profibusなど
動作温度 0~40°C
保存温度 0~50°C
湿度 80%以下、結露無きこと
高度 <2000m
外形寸法 570mm (W) x 1856 (H) x 1000 (D) 570mm (W) x 1356 (H) x 1000 (D)
重量 約400kg 約250kg

*入力AC208V使用時は定格出力が60%に制限されます
**定格電圧100%で定格出力100%出力時
