Bio-Logic Science Instruments(バイオロジック / フランス)

RRDE 回転電極システム BluRev

BluRev RDE/RRDEは、シャフト一体型ローテータとなり、回転部を独立させた回転電極システムです。 触媒のORR(酸素還元反応)測定、HOR(水素酸化反応)測定など、EL-ELECTRO分析用セルと組み合わせ、 高性能ながら省スペースで対流ボルタンメトリー測定が行えます。 温度制御が必要な場合にはウォータージャケット方式のセルもオプションでご用意可能です。 回転電極は専用コントローラを用いて制御を行い、フロントパネルもしくはアナログ入力で回転数などを制御します。 Bio-Logic社の電気化学測定装置と組み合わせると、 EC-Lab®ソフトウェアから回転数制御と電気化学測定の 全自動測定及びグラフ表示が可能です。また、 LevichおよびKoutecký-Levich分析もEC-Lab®ソフトウェアで可能です。なお、RRDE測定時は、 SP-150eSP-300等のバイポテンショスタット構成品をご使用してください。

株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp

特長

触媒評価 対流ボルタンメトリー RDE測定 RRDE測定 BluRev CVS分析

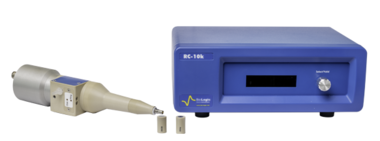

コントローラー(RC-10k) BluRev用セルスタンド(094-ENCL)

  • ±1 rpmの回転数制御(100 ~ 10000 rpm)
  • 電極の偏心 50 µm未満の安定した回転
  • EC-Lab®ソフトウェアによる 回転数制御
    • 各回転数で電気化学測定を実施しデータを取得
  • 拡散係数より反応電子数の算出
     (Levich および Koutecký-Levich の自動解析)
  • 回転部の腐食を防ぐガスフロー機構
  • 豊富な電極のラインナップ
    • グラッシーカーボン(G.C.)、白金(Pt)、金(Au)
    • ボロンドープダイヤモンド電極(BDD)
    • 白金リング- GCディスク、GCリング‐ GCディスク

触媒評価 触媒の電気化学測定 回転電極システム BluRev CVS分析

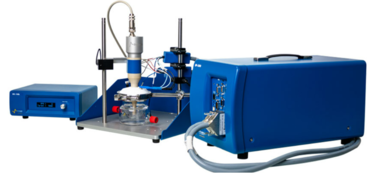

回転電極システム ポテンショスタット(SP-300 2ch)

BluRev 回転電極システムは、Bio-Logic社のポテンショスタットの外部コントロール機能と合わせてご使用いただけます。電極の回転数はポテンショスタットを制御するEC-Lab®ソフトウェアから制御でき、触媒の電気化学測定(反応電子数の算出)等、各種電気化学測定テクニックと組み合わせて一括でコントロールできます。各回転数(500、1000、1500 rpm ・・・)での測定は、EC-Lab®ソフト内にある回転電極のシーケンスを読み込み、必要な回転数、電位範囲、掃引速度等を入力するだけで、簡単に行えます。

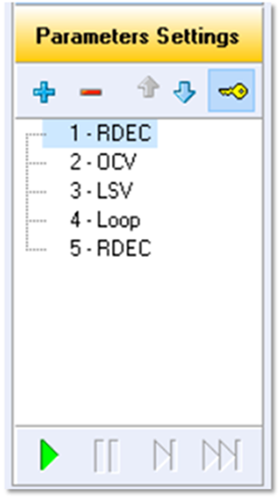

回転電極測定の設定例

対流ボルタンメトリーの基礎 RDE測定 RRDE測定  Levichプロットの方法

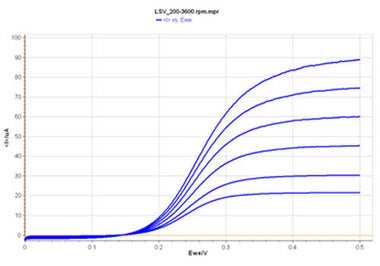

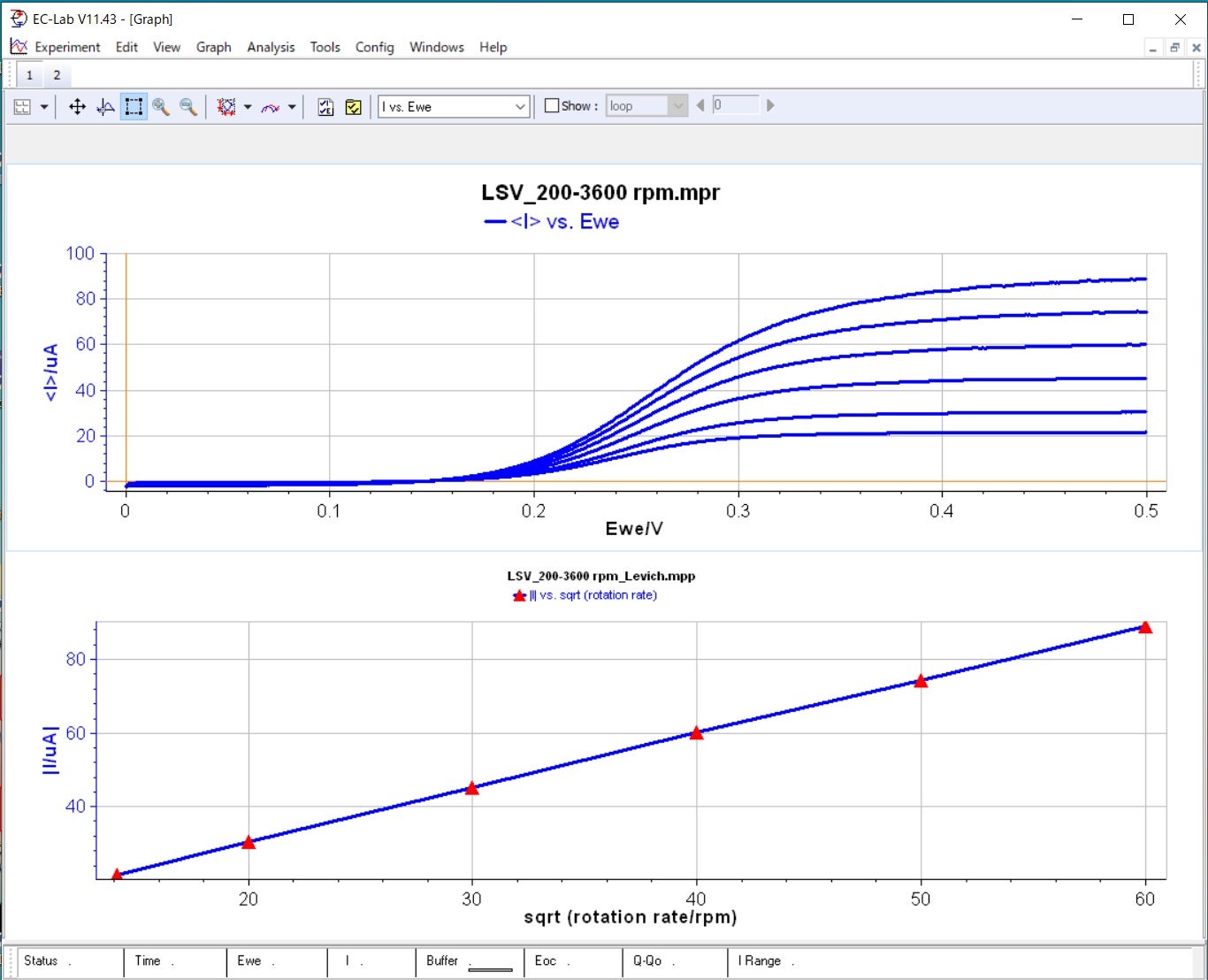

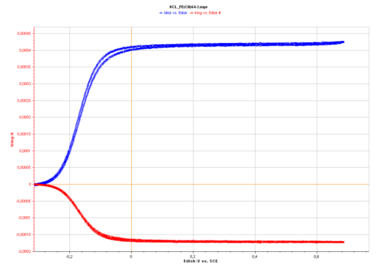

各回転数でのLSV測定とLevichプロット例
2 mM フェロシアン化カリウム水溶液中
(200,400,900,1600,2500,3600 rpm)

対流ボルタンメトリーの基礎 RDE測定で分かる事 Levichプロットの方法

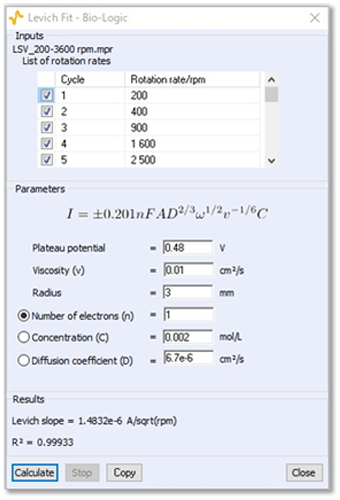

EC-Lab®ソフトウェアでの
反応電子数解析例

回転電極装置のご使用の前のセッティング

回転電極装置は触媒評価以外にも、メッキ液評価、腐食測定など様々なアプリケーションでご使用いただけます。電気化学測定を行うにあたっての再現性の向上は課題の一つであります。各測定を行う前には、CV測定と同様に電極の前処理や再現性の良い触媒インクの塗布などが必要となります。
下記の動画では、電極の前処理の一例と電極のセッティング、装置のメンテナンス軽減の一例をご紹介しております。

再現性の良いデータ取得には 電極の前処理が大切

回転電極の取り付けと内部ガスパージの有用性

仕様

094-RC/RRDE BluRev RRDEキット 仕様

回転速度 100 ~ 10,000 rpm(RRDE測定は9,000 rpmまで)
確度 ± 1 rpm、精度± 3 rpm
偏心 < ±50 µm
最小回転制御ステップ 10 rpm(マニュアル制御時)
測定分解能 1 rpm
回転アナログ入力/出力 可能
ガスパージ 可能
動作温度 10℃ ~ 40℃

電極チップ・アクセサリ

電極チップ

094-GC/3 グラッシーカーボン電極(3mmφ)
094-GC/5 グラッシーカーボン電極(5mmφ)
094-PTFE-GC/5 グラッシーカーボン電極(5mmφ)
094-Pt/2 白金電極(2mmφ, 純度99.9%)
094-Au/2 金電極(2mmφ, 純度99.9%)
094-BDD/3 ボロンドープダイヤモンド電極(3mmφ, 500µm)
094-Pt/GC 白金リング(1mm)、GCディスク電極(3mmφ)
094-GC-GC GCリング(1mm)、GCディスク電極(3mmφ)

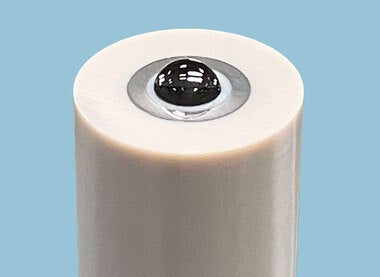

回転電極 回転リングディスク電極

各種電極 GC Pt GC-Pt GC(PTFE)

触媒インク 電極担持 回転電極

Pt/GC RRDE電極

アクセサリ(BluRevのキットに付属します)

094-RDE-RC RC-10k と回転電極との接続ケーブル
094-RDE-BRUSH 交換用接点ブラシアッセンブリ
094-RDE-PS RC-10k 用接続ケーブル

分析用セル BluRev用セルスタンド

回転電極の測定セルは、Bio-Logic社の分析用セルキット*がご使用いただけます。セル容量は80 mL、150 mLからお選びいただけます。コンプリートキットでは、温度制御(ウォータージャケット方式)およびガス制御が可能となります。

型番 品名
EL-ELECTRO-80 分析用セル 基本キット(80mL)
EL-ELECTRO-80DJ 分析用セル コンプリートキット(80mL)
EL-ELECTRO-150DJ 分析用セル コンプリートキット(150mL)

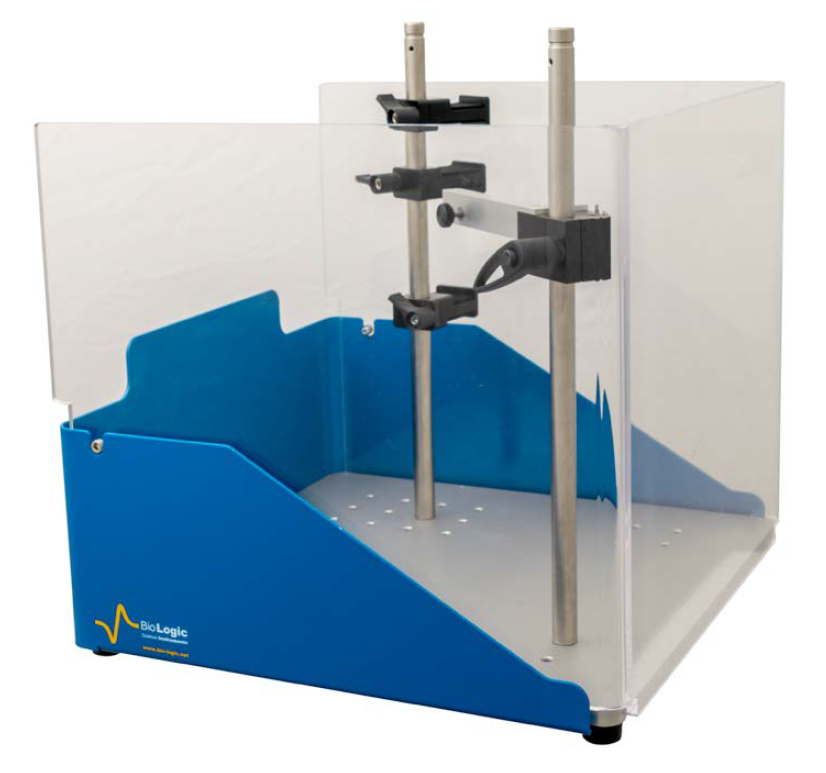

094-ENCL BluRev 用セルスタンドおよびカバー
       2つのポールでBluRevモーターと分析用セルを固定出来ます

*セルキットには参照電極は含まれておりません。

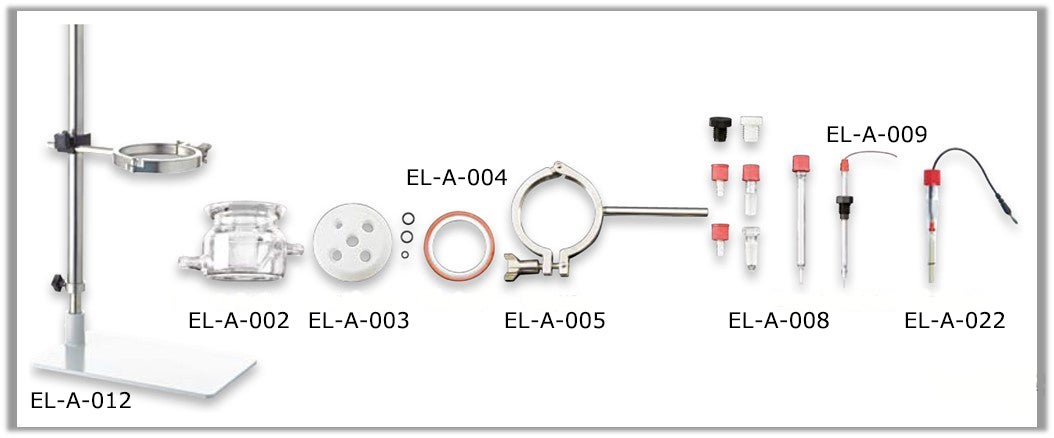

構成部品

型番 品名 EL-ELECTRO-80 EL-ELECTRO-80DJ EL-ELECTRO-150DJ
EL-A-001 ガラスセル (80mL)
EL-A-002 ジャケット付きガラスセル(80mL)
EL-A-020 ジャケット付きガラスセル(150mL)
EL-A-003*1 セルキャップ
(PTFE製)
EL-A-004 密閉用リング
(シリコン、PTFE製)
EL-A-005 セル固定用クランプ
EL-A-006 パージチューブ
(ダブル)

EL-A-008 ブリッジチューブ(6mm参照極用)
EL-A-009 白金対極
EL-A-016 パージチューブ
(シングル)

EL-A-011 ダブルナット 直径25mm, 12mm
EL-A-012*2 セルスタンド

*1 094-A-CAP BluRev 用分析セルキャップ が別途必要です。
*2 分析用セルのスタンドとなり、 094-ENCL BluRev 用セルスタンドとは異なります。

オプション品

型番 品名
094-A-CAP BluRev 用分析セルキャップ
A-013429 銀塩化銀参照極 (長さ:92mm, 外径:6mm)
EL-A-022 電極固定用ブリッジ
EL-A-017 ブリッジチューブ(8mm参照極用)
092-VYC4 バイコールチップ×10

技術資料

対流ボルタンメトリーの基礎 回転電極測定の基本操作

Bio-Logic社の電気化学測定装置に付属するEC-Labソフトウェアでは、触媒の電気化学反応に関与する反応電子数や拡散定数等を解析するLevichおよびKoutecký-Levich分析ツールがご使用いただけます。
分析ツールの解説や使用方法はコラム・技術資料のページにお進みください。
