EA - Elektro Automatik GmbH & Co. KG（エレクトロオートマティック / ドイツ）

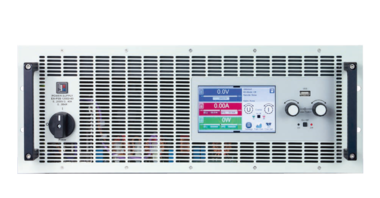

大容量 電力回生式・双方向直流電源装置 BT20000シリーズ
NEW
モジュール・パックバッテリーの充放電評価に最適！
BT20000シリーズは大容量のモジュール・パックバッテリーの充放電電源ユニットです。バッテリー開発における充放電サイクル試験、生産段階での充放電パターン試験、リサイクルバッテリーを対象とした試験などに最適です。
対応可能な電圧範囲は10～2000Vと非常に広く、1ユニット当たり最大30kWの充放電動作が可能で、さらにMaster-slave方式による並列運転容量拡張にも対応しています。
従来のPSB10000シリーズから充放電試験用途に特化しており、プリチャージ回路コンタクタ制御用の接点出力や温度入力機能を具備しています。さらに、外部制御通信速度は最速1msec間隔で制御可能となっており、高速応答にも対応しています。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- 8chのアナログ入出力端子（プリチャージ回路コンタクタ制御・温度入力)
- 最速1msec間隔の高速外部制御
- 10V～2000Vまでの豊富なラインナップ
- コンパクトな4Uサイズで最大30kW充放電可能
- 1ch出力タイプと3ch出力タイプの2種類
- 最大64台、1.92MWまでの並列接続が可能
- 業界最高レベル最大96％の電力回生率と0.99以上の力率
プリチャージ回路用のコンタクタ制御端子と電圧センス端子
ラインアップ
BT20000シリーズ 1ch出力タイプ
| モデルコード | 電圧 | 電流 | 容量 |
|---|---|---|---|
| BT20010-1000 | 0-10V | 1000A | 10kW |
| BT20060-1000 | 0-60V | 1000A | 30kW |
| BT20080-1000 | 0-80V | 1000A | |
| BT20200-420 | 0-200V | 420A | |
| BT20360-240 | 0-360V | 240A | |
| BT20500-180 | 0-500V | 180A | |
| BT20920-125 | 0-920V | 125A | |
| BT21000-80 | 0-1000V | 80A | |
| BT21500-60 | 0-1500V | 60A | |
| BT22000-40 | 0-2000V | 40A |
ラインアップ
BT20000シリーズ 3ch出力タイプ
| モデルコード | 電圧 | 電流 | 容量 | チャンネル数 |
|---|---|---|---|---|
| BT20010-400 Triple | 0-10V | 400A/Chx3 | 4kW/Ch x3 | 3 |
| BT20010-600 Triple | 0-10V | 600A/Chx3 | 6kW/Ch x3 | |
| BT20060-340 Triple | 0-60V | 340A/Chx3 | 10kW/Ch x3 | |
| BT20080-340 Triple | 0-80V | 340A/Chx3 | ||
| BT20200-140 Triple | 0-200V | 140A/Chx3 | ||
| BT20360-80 Triple | 0-360V | 80A/Chx3 | ||
| BT20500-60 Triple | 0-500V | 60A/Chx3 | ||
| BT20920-40 Triple | 0-920V | 40A/Chx3 |
